Paso 2: Confirmar la polaridad del interruptor

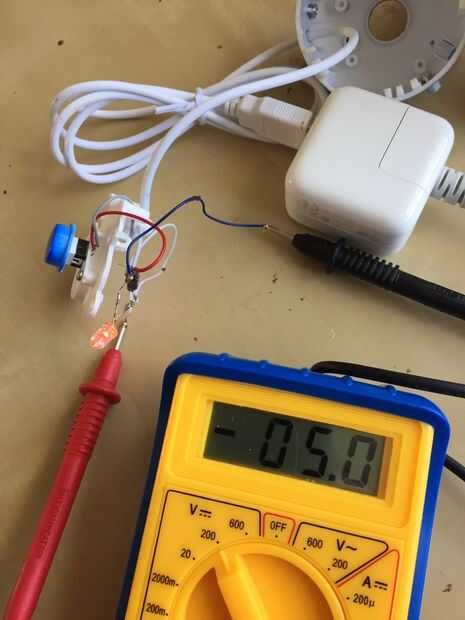

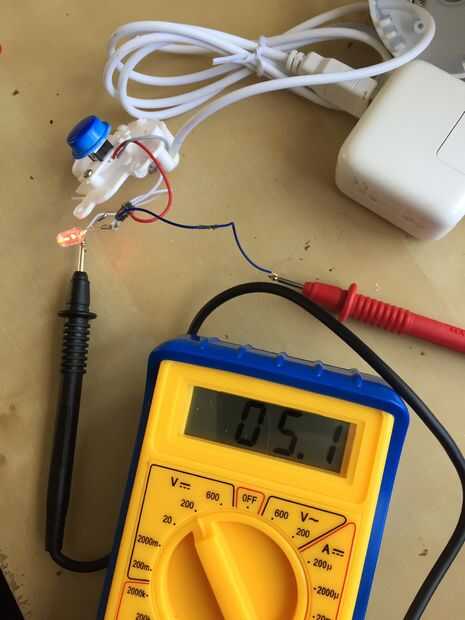

Antes de conectar el conector micro usb para la pi necesito encontrar la polaridad de los cables. Con la alimentación conectada y el botón pish en, utilizar mi multimetro en la posición más baja de voltios y conecte los cables del motor. Muestra aproximadamente 5 voltios, como era de esperarse ya que es alimentado por usb. La forma de determinar que cable es 5v y la tierra es fácil, si el multímetro muestra un valor negativo, entonces las puntas de prueba se invierten así interruptor que mostrarán em redondo y + 5v. Cuando muestra un valor positivo entonces la sonda de tierra es en el cable de tierra y la sonda en el alambre vivo, simple! Echa un vistazo a las fotos también.

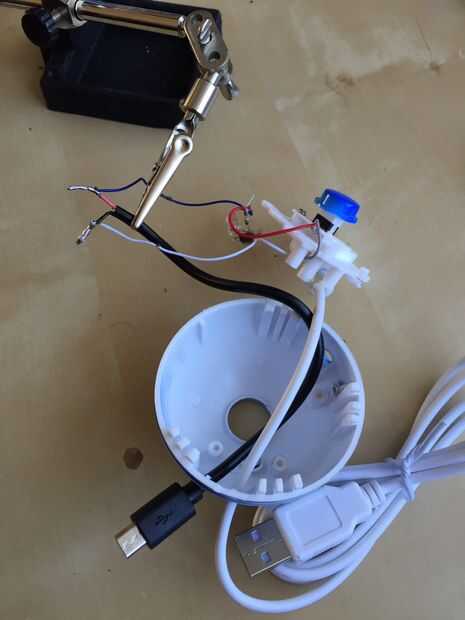

Conecte el conector micro usb con el cable correcto - el alambre vivo en la memoria usb es de color rojo y el negro es la tierra, los otros cables pueden recortar e ignorarlos.
R2 tiene un empuje el interruptor y led indicador y esta manera me las arreglé para usarlos con el pi. Pulsador para encender y el led luces hasta decir en que está.
