Paso 6: Pórtico diseño /Assembly

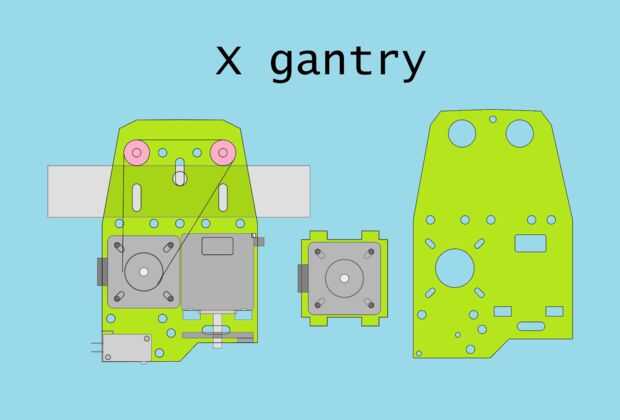

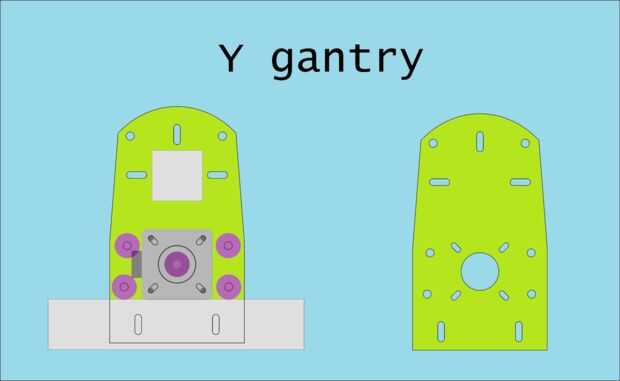

Los dibujos y las fotos explican cómo se construye el pórtico. Los motores paso a paso y sus agujeros de montaje fácil de usar influyen en el 80% de este diseño. Hay no hay engaño en esta sección. Medir cada parte, dibuja a escala. El pórtico fue a través de las revisiones de la mayoría, unos 7 u 8.

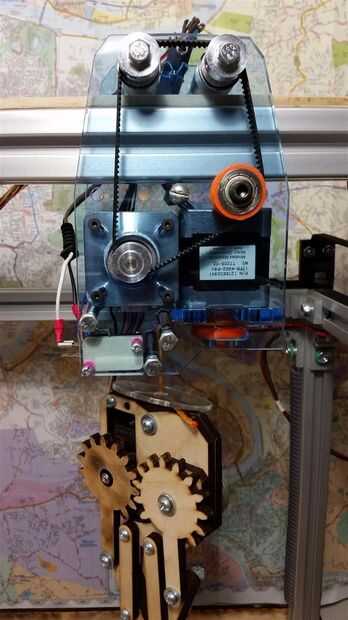

Los 2 rodillos en el pórtico de la X son los acopladores de eje de 5mm. Seguro, que no es lo que están hechos para, pero funcionan bien. He probado 3D impresión cilindros sólidos y les golpeando sería bloquear a eje motor, pero los acopladores de eje trabajaban mejor OMI.

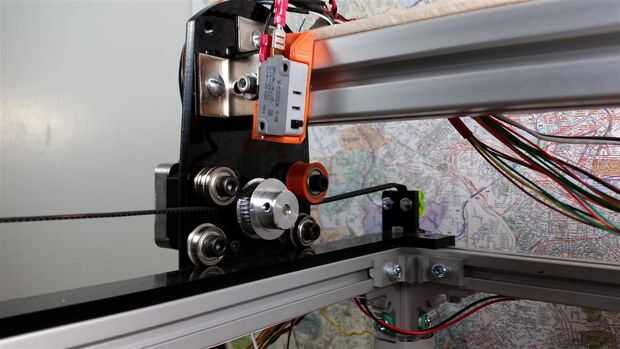

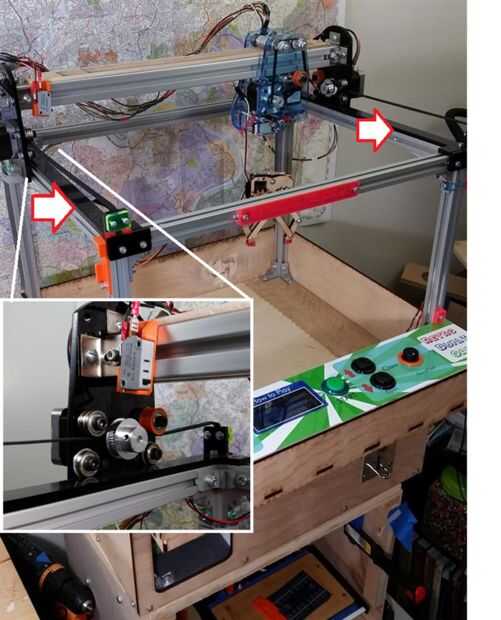

Una característica de diseño muy importante son los rieles del bastidor negro ajustable el pórtico paseos en. La última foto señala estos rieles que pueden moverse hacia adentro y hacia afuera. Estas guías sirven como el compensador de factor de fudge. Esto asegura, que cualquiera que sea el ancho de pórtico es (usted sólo consigue así muchas posibilidades cortar el aluminio) que podemos hacer que funcione para nuestro sistema. Los rieles del bastidor pueden mover y salir a montar las ruedas de montar a caballo (con rodamientos). También ajustan en caso de que el marco está fuera de escuadra, aunque no tengo este problema con el marco de Al. Si se construye con madera de la máquina Asegúrese de que todo es cuadrado!
