Paso 2: Lo que usted necesita:

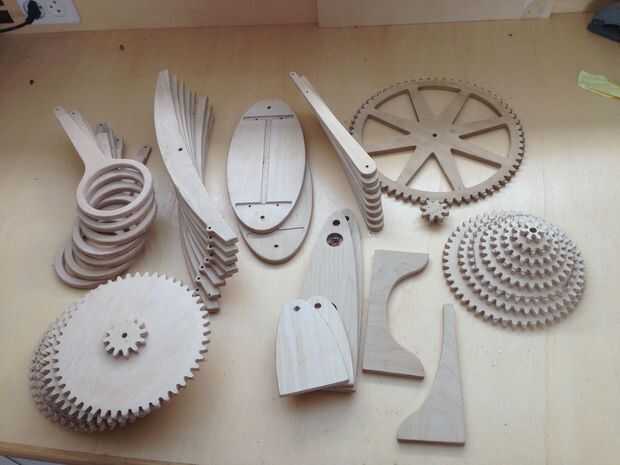

En la foto ver los engranajes y otras piezas que he realizado en contrachapado de abedul.
- Muy útil es una máquina CNC poco simple (ser encontrado en instructables muchos ver Benne de Bakkers:
- tres hojas de madera contrachapada de 9 mm (120 x 60 cm).
- No en esta foto están algunos construir piezas con madera contrachapada de 18 mm. Una hoja de 120 x 60 cm
- 2 piezas metro 2,5 espigas 30mm de diámetro
- 8 varillas 80 cm (iniciado con la espiga de madera, pero cambiado a volver a utilizar carbón cometa largueros de 6 mm)
- gran cantidad de M3, M4, M6 equipos
- 2 metros de cada varilla de acero de 6 y 8 mm para los distintos ejes.
todas las piezas de mi CNC están disponibles en de 'achief.zip' archivo. Los engranajes se dibujan en un paquete de software llamado "gearotic". Es mejor Descargar este paquete realmente genial a ti mismo. Puede configurar los tamaños de equipo y herramienta exactamente lo que desea. (Puedo proporcionar mis archivos en caso de que necesite...)
En el archivo pdf encontrará todas las piezas en una sola página. Sólo ampliar en 400% para tamaño completo. Puede jugar y algunas partes se multiplican por 8. Exportar a su constructor de archivo recomendado: CNC. He utilizado CAMBAM para crear los archivos G-code.
