Paso 4: Engranajes de la leva
El 'corazón' de la máquina de Fourier es los árboles de 8 levas. El arriba y abajo del movimiento de las levas es lo que crea 8 frecuencia de funciones seno.

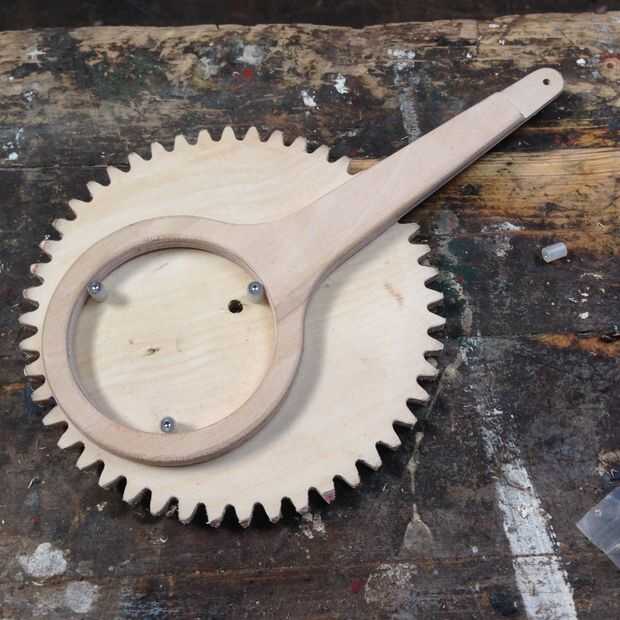

Cuadro 1 muestra el trazado del sistema de árbol de levas engranaje de empuje.

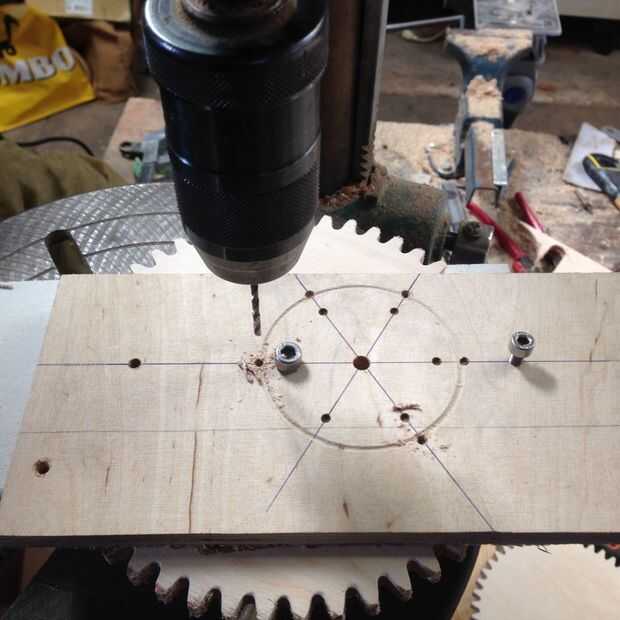

cuadro 2 muestra cómo un jig es utiliza para perforar 3 orificios en los engranajes grandes. Cada engranajes recibe tres tornillos M3 y 3 bujes de nylon que permite un ajuste de ajuste de la varilla de empuje sin demasiada fricción.
8 engranajes apilados juntos la fricción todavía se suma. Estoy pensando en desmontar la máquina y la cera y pulir todas las superficies con el fin de reducir la fricción.
