Máquina de niebla activa de movimiento (1 / 11 paso)

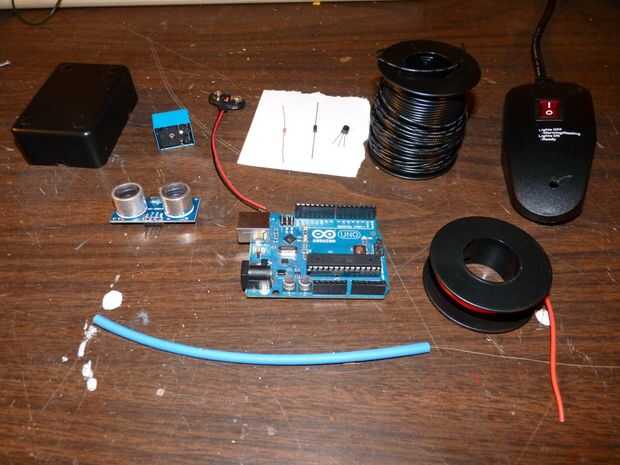

Paso 1: Las partes

* Un relé
(4,99$)
He utilizado un relé de 12vDC/125vAC de RadioShack. (Estoy seguro que usted puede encontrar uno similar en algún otro de más barato) Se puede utilizar lo que desee siempre y cuando el interruptor reed está clasificado para corriente hasta 120 VAC. Aunque éste dice que la bobina requiere 12vdc debe ser capaz de salirse con el uso de una batería de 9v.
http://www.RadioShack.com/Product/index.jsp?productId=2062482&filterName=Category
http://www.Newark.com/NTE-Electronics/R73-5d10-12/Power-Relay-SPDT-12VDC-10A-PC-Board/DP/02H7519 (Éste debe funcionar igual)
http://www.Newark.com/JSP/Search/productdetail.jsp?SKU=94C2790 (Las pilas de 9v probablemente wont largo pasado en el relé de 12v por lo que puede que desee intentar un 6v uno)

* Un Sensor de distancia
($13)
Éste es el Sensor de distancia HC-SR04. Lo usaremos como un tripwire digital. Este es más barato que el sensor de "Ping" y fácil de usar. Se proporcionan las bibliotecas apropiadas más tarde así que usted innecesariamente no arrancar el cabello.
http://www.Amazon.com/GP/Product/B004U8TOE6

* Un Transistor
($0,25)
Vas a necesitar algo para controlar la fuente de alimentación de 9v. Si usted decide utilizar un relé de 5v todavía debe usar un transistor para proteger su Arduino del relais.
http://www.Newark.com/Fairchild-Semiconductor/2n7052/bipolar-Transistor-NPN-100V/DP/18C9246?NTT=2N7052

* Un diodo
($0,04)
El diodo es evitar que arruinen su transistor. Es cierto que no utilizo un diodo para mi primera versión de este y funcionó bien pero después de leer más comenzó como una idea mejor.
http://www.Newark.com/Vishay-general-semiconductor/1N4003-E3-54/Standard-Diode-1A-200V-do-204al/DP/05R5981

* Una resistencia de
($0,03)
La resistencia es un poco mayor protección para tu Arduino de la batería de 9v y el relé. Usé una resistencia de 220 OHM.
http://www.Newark.com/MULTICOMP/mccfr0w4j0221a50/resistor-Carbon-film-220ohm-250mW/DP/58K5029?NTT=58K5029

* Un conector de batería
($2,99 por 5)
¿Necesita conectarse a la batería cómo algunos no?
http://www.RadioShack.com/Product/index.jsp?productId=2062219

* Una caja de proyecto
($2,69)
Utilicé una caja 2 x 3'' proyecto de shack de radio, pero usted probablemente debe buscar otros lugares para obtener un mejor precio.
http://www.RadioShack.com/Product/index.jsp?productId=2062279

* Tubería de encogimiento
¿Desea que los cables para quedarse y prolijo no?

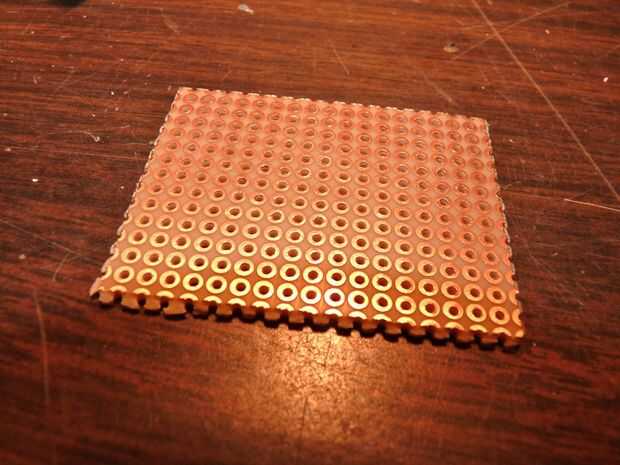

* PerfBoard revestido de cobre
Hacer su proyecto. Mina corté aproximadamente 1 1/2 '' x 1 3/4 ''
http://www.RadioShack.com/Product/index.jsp?productId=2102843&filterName=price&filterValue=under+%243.99

* Cable de conexión trenzado
Necesita cable trenzado para ir desde el control remoto en el cuadro de proyecto. Utilice cable trenzado porque puede manejar el movimiento constante que durará este cable. También debe ser capaz de manejar la corriente de la CA.
http://www.RadioShack.com/Product/index.jsp?productId=2049745

* Sólida conexión Wire
Este cable se utiliza para conectar el circuito y para conectar el Arduino.
http://www.RadioShack.com/Product/index.jsp?productId=2036274

* Una máquina de la niebla con un mando a distancia!
(Pagué 30 dólares para la mina pero se puede encontrar en mejores precios según época del año es)
Usted necesita para asegurarse de que usted consigue una máquina de la niebla con un control remoto con cable con un interruptor o bien tratando de seguir esta insuperable podría conseguir difícil. (si te gusta complicado entonces seguir adelante y conseguir uno con un diverso estilo remoto) Vamos a modificar el mando a distancia para que la máquina de la niebla todo no se apagará completamente y no será necesario calentar para arriba otra vez cada vez quiera niebla.
(Este es el que compré pero se venden por ahora para tener así lista uno otro) http://www.partycity.com/Product/Fog+Machine+400+with+Remote.do?sortBy=ourPicks&size=All&from=Search&navSet=Fog http://www.halloweensuperstore.US/Foggie_400_Watt_Fog_Machine_W_Remote_p/v-915.htm

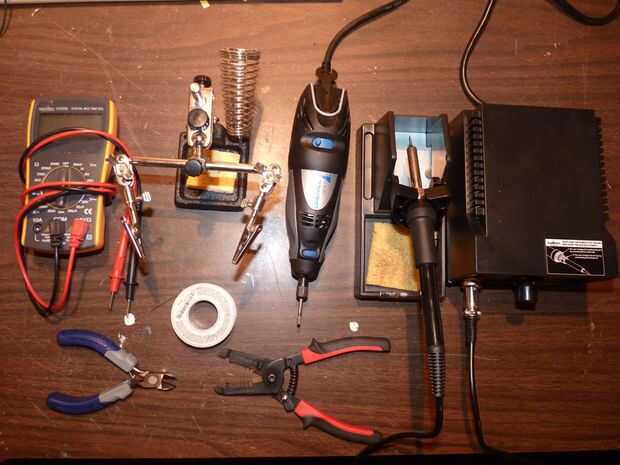

---HERRAMIENTAS---

* Soldador
¿Necesito realmente ir en ¿por qué es necesario?
http://www.Sparkfun.com/products/9672

* Multi-Meeter
Para comprobar continuidad y cortocircuitos.
http://www.Sparkfun.com/products/9141

* Una Dremel
Vas a utilizar para cortar agujeros en la caja del proyecto
http://tinyurl.com/43mbpyt

Y supongo que eso es todo.

Oh y un Arduino.
http://www.Amazon.com/Arduino-A000046-uno-Board/DP/B004CG4CN4/Ref=sr_1_1?ie=UTF8&qid=1320257804&Sr=8-1
