Máquina de Pinball casero Indiana Jones (9 / 11 paso)

Paso 9: Rampa de Pinball de izquierda y derecha y retorno

Canal de retorno de Pinball:

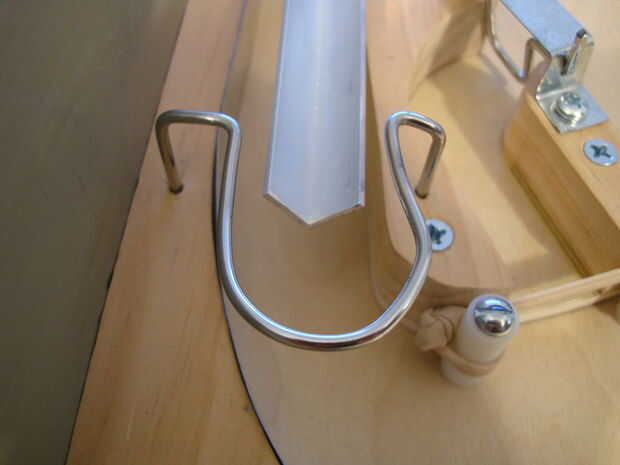

Primero se corta el hierro de ángulo de aluminio de 1/2" a una longitud de 28" de largo. A continuación cortar un 2 "x 2" pieza de madera a una longitud de 5". Ahora toma la madera de 2 "x 2" y encontrar el lado que desea para arriba y cincel o cortar una "V" en forma de surco para que el hierro de ángulo de encaje en la ranura. A continuación atornillar la madera 2 "x 2" en la esquina superior izquierda y la parte superior con el lado más largo contra el lado izquierdo de la máquina de pinball. Ahora necesitará haga dos agujeros en el ángulo de hierro. Mide 7" de la parte inferior y 27" de la parte inferior. A continuación coloque el hierro de ángulo en la ranura de 2 "x 2" y atornillar en el agujero superior. Tomar al espaciador de nilón de 1/2" y colocar en el segundo agujero. Atornillar el ángulo de hierro a través del espaciador con un tornillo de 1" de madera. En la parte inferior de la canal de retorno de pinball necesita utilizar un colgador de ropa para hacer que la pelota cae sobre el tablero donde quieres hacerlo. Coger una percha y dóblelo hacia abajo en 1 1/4". Ahora dobla a la derecha en 1 3/4" y doble en forma de U alrededor de la plancha de ángulo y doblar en 5 3/4" y abajo en 6 1/4". A continuación encontrar donde esta el tapón con ser colocada y haga un orificio de 1/8" a una profundidad de 5/8". A continuación inserte la percha y probar su trabajo. Si es necesario hacer cambios.

Máquina de Pinball de Indiana Jones:
Tome las escaleras de la montaña. Luego corte dos agujeros. Uno en la parte izquierda frontal de la mantener. La parte inferior del orificio debe ser en 2" desde el tablero de juego. El agujero debe ser aproximadamente 1 1/8 alto y 1" de ancho. También corte otro agujero en el lado izquierdo. La parte inferior debe estar a 1 3/8" desde el campo de juego y el orificio debe medir 1" de ancho por 1 1/4" de alto. Una vez que la montaña está preparada necesita Monte a la mesa. Tomar la montaña y ponerla contra la 2 "x 2" y la parte posterior de la pared. A continuación necesitará pre-perfore un par de agujeros en la parte posterior de la montaña de Indiana Jones y el tornillo en unos 3/4" alrededor de los tornillos de ranura.

Rampa de la izquierda:

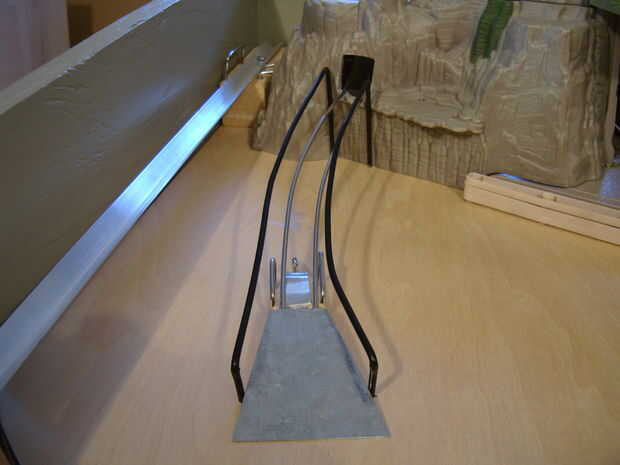

Necesita averiguar dónde desea la rampa. A continuación es una buena idea para dibujar el camino de la rampa y la pista. Esto le dará a una guía cuando se necesita doblar la percha. Comencé la anchura de la rampa en 2 1/2" y afilado hasta la pista que seguirán la pinball. A continuación corte una pieza de madera en ángulo. Recuerde que cuanto más escarpada que tiene la rampa más fuerza que necesita para golpear la bola por la rampa. Una vez que han cortado la rampa entonces usted tendrá que cortar un trozo de metal de hoja de la misma forma que la rampa. Pero usted necesitará extender el metal un poco más allá de la parte de madera de la rampa para que haya una buena transición para lo pinball. Después de esas dos piezas se recortan en principio a la pista a la ruta que desee de la forma. A continuación tome la el principio de la pista y colóquelo en la parte de madera de la rampa. Usted tendrá que cortar dos ranuras de la rampa de madera y espesor de la percha y la percha tendrá que poner de la rampa de madera aproximadamente 1/2". A continuación pegamento JB Weld tome la pista a la rampa de madera y luego pegar la chapa a la madera. Ahora la rampa es completa.

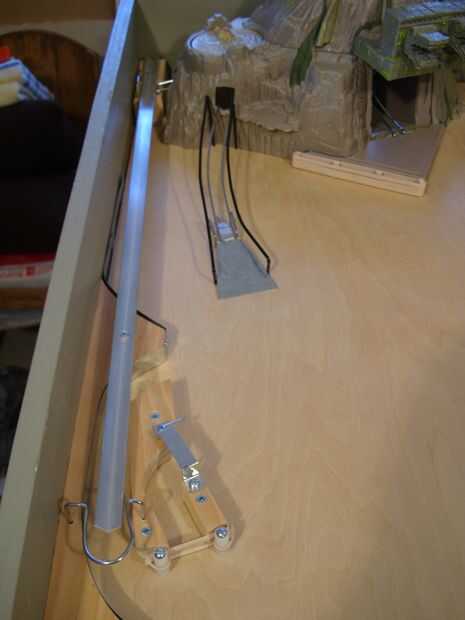

Pre-perfore un orificio de 3/32" en la parte inferior de la rampa y haga un agujero de 3/32" hasta la Junta del campo de juego donde la parte inferior de la rampa será en línea. Diapositiva siguiente la pista en la montaña y al lado. Taladre dos orificios al lado del hierro de ángulo, en el 2 "x 2". Doblar el extremo de la pista y JB soldar en los dos agujeros. En el lado izquierdo del hierro de ángulo Coloque un colgador de ropa tope allí pre-perforando dos agujeros en la madera de 2 "x 2" e Inserte el tope en los agujeros. Este tope debe ser justo en frente del final de la pista para que cuando el pinball atraviesa la montaña y no ir sobre el ángulo de hierro.
