Máquina de Pinball casero Indiana Jones (5 / 11 paso)

Paso 5: Pinball émbolo liberación canal

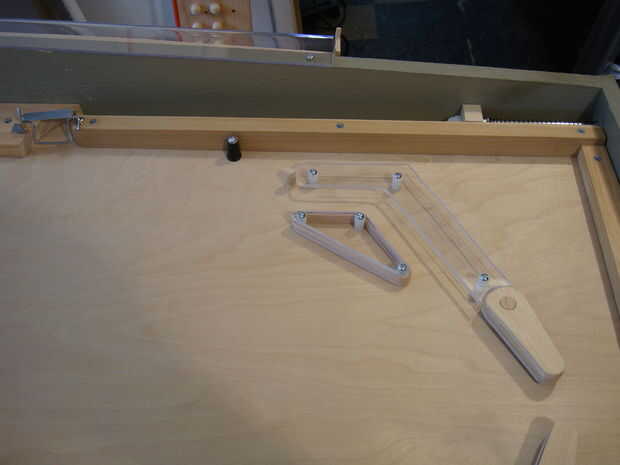

Canal de Pinball:
Primero recorta un 3/4" densamente por 21 1/2" largo por 1 1/8" ancho trozo de madera. A continuación Mida 1" del lado derecho del tablero por el émbolo de pinball pinball. Ahora cerca de un pie y medida 1" del lado derecho ahora van estas líneas con ser el lado derecho de la pared del canal izquierdo del émbolo. A continuación tome la pieza de madera que solo cortar y colocar el 3/4 lado grueso hacia abajo sobre el tablero por el lado derecho de la línea y el extremo de la cola de él contra el frente de la máquina de pinball. Ahora el taladro tres 3/32" uniformemente por este pedazo de madera de 1 5/8" de profundidad. Ahora contador hunden los agujeros. A continuación apretar hacia abajo usando tornillos para madera de 1 5/8".

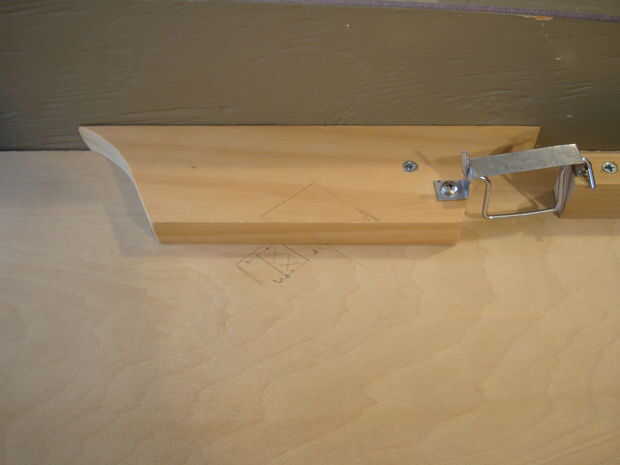

A continuación tome la 3/4" espesor por 4" de ancho por 12" pieza de madera de largo y sacar las siguiente medidas. Primero Mida la longitud total de 12" y corte a ese tamaño. Ahora el lado derecho de la parte más larga de la madera permanecerá este tamaño. En el lado izquierdo se mida 2" desde la parte inferior y también mida 8" desde la parte inferior. Ahora desde la primera medición usted hará un círculo cóncavo de este punto a la esquina inferior derecha. A continuación realizará la segunda medición y hacer un círculo cóncavo de esta línea a la esquina superior derecha de la madera. A continuación cortar las líneas con una sierra de banda o sierra de contornear. Una vez que han cortado esta pieza de madera hacia fuera Coloque en el tablero. La sección más larga de la madera irá contra el lado derecho de la máquina de pinball justo encima del canal. Medida 9 3/4" de la parte inferior del campo de juego de pinball. Esto es donde irá la esquina inferior derecha de esa pieza de madera que corta. A continuación perfore previamente dos orificios para montar esto a la Junta y atornille un tornillo para madera 1 1/4" en ambos orificios.

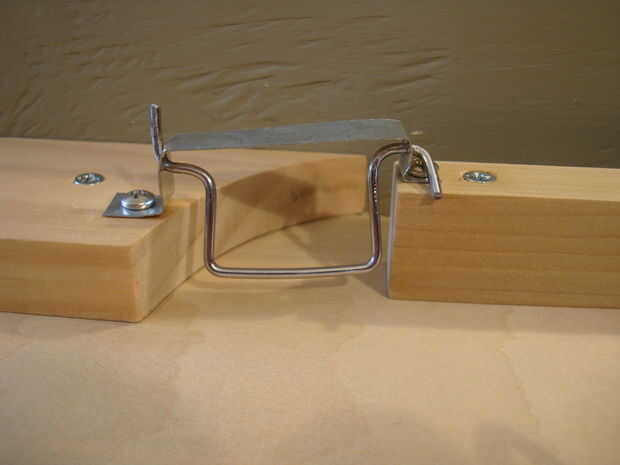

Puerta del canal de émbolo:
Usted necesitará usar alicates para doblar el metal de hoja y percha. Ahora de su 26 calibre espesor pieza de chapa se necesita para cortar una 4 1/8" largo por 1/2" amplia sección con tijeras. A continuación perfore cuatro agujeros con una broca de 1/8 bits. Midiendo desde la parte inferior, uno estará en 1/4". Luego el segundo en 11/16". La tercera a 3 3/32" y la cuarta a 3 15/16" a continuación doble el metal para arriba desde la parte inferior en 1/2". Luego dóblelo hacia abajo en 7/8" y abajo otra vez en 3" por último doblar para arriba en 3 5/8".

Luego corte una sección de percha 5" de largo. Este perchero que doblar muchas veces así. La primera curva vamos a empezar con la izquierda a derecha igual que el cuadro. Doblar para arriba en 1/2" hacia abajo en 1" para arriba en 2" para arriba en 3 1/2" hacia abajo en 4 1/2" abajo en 5". Ahora mirando esto en la vista superior. Todo debe ser en línea recta. Ahora desde la vista superior con la primera curva que hiciste hacia la izquierda y la última curva a la derecha. Usted tendrá que tomar la última curva y dóblelo hacia usted en un ángulo de 45 grados para arriba.

Ahora tome el lado derecho de la percha e inserte en el segundo agujero de la derecha de la chapa que usted. A continuación puede tiene que hacer algún ajuste, pero Inserte el lado izquierdo en el segundo agujero de la izquierda de la chapa. Ahora que tiene su puerta le hizo necesario conectar a la salida del canal de émbolo. Usar los orificios, marcar donde debe pretaladrar. A continuación perfore un agujero de 5/32 y tornillo hacia abajo usando dos tornillos de metal grueso de 1".
