Máquina de Pinball casero Indiana Jones (7 / 11 paso)

Paso 7: Flipper canales

Cortar los canales de la aleta:
En este paso, consulte los cuadros de abajo para una medida exacta y el grado de recortes. Este paso es un poco duro explicar cómo cortarlos y donde taladrar los orificios piloto. Pero usted puede recortar el plexiglás con una sierra caladora o sierra de banda. Después de cortar estas piezas de plexiglás necesita redondear las esquinas con la sierra caladora o sierra de banda. Excepto las esquinas a cabezazos contra las aletas del campo de juego. Usted necesitará marcar un círculo cóncavo de una esquina a la otra y cortar hacia fuera. De esta manera el pinball circulará por el canal y habrá menos diferencia entre el plexiglás y aletas. Los agujeros que usted necesita perforar deben realizarse lentamente para que no agriete el plexiglás. También asegúrese de que la diapositiva de tornillos en los orificios previamente perforados con a atornillar o agrietará el plexiglás.

Los canales de la aleta de montaje:
Todas las mediciones siguientes llevará a cabo en la Junta del campo de juego y se medirá desde la izquierda y desde la parte inferior. Asegúrese de que usted marque cada punto, porque debe pretaladrar los puntos con un 3/32" poco después de marcar los puntos. Pero para usted Taladre los orificios de colocar las piezas en el campo de juego y asegúrese de que los orificios se alineen. Si no los agujeros luego de la observación.

Agujeros:
1) 6 5/8" a la izquierda y 6" para arriba.
2) 2" a la izquierda y 8 1/2" para arriba.
3) dejado de 2" y 11 3/4" para arriba.
4) 6 1/8" a la izquierda y 8 1/2" para arriba.
5) 3 7/8" a la izquierda y 9 7/8" para arriba.
6) 3 7/8" a la izquierda y 12" para arriba.
7) 15 1/2" a la izquierda y 6" para arriba.
8) 20 1/4" a la izquierda y 8 1/2" para arriba.
9) 20 1/4" a la izquierda y 11 3/4" para arriba.
10) 16" a la izquierda y 8 1/2" para arriba.
11) 18 1/4" a la izquierda y 9 7/8" para arriba.
12) 18 1/4" a la izquierda y 12" para arriba.

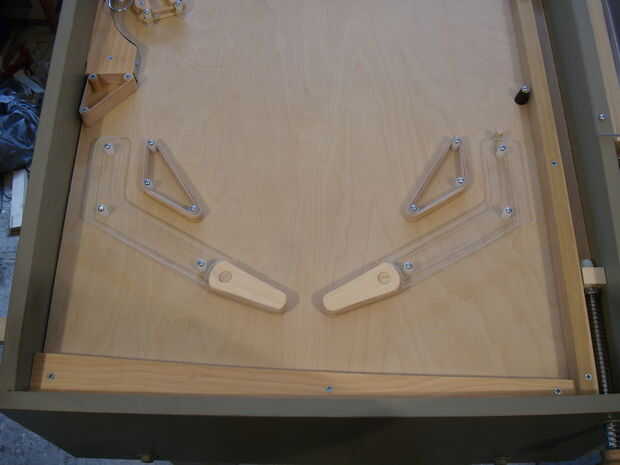

Ahora colocar el plexiglás donde debe ir. Desde la parte superior necesita tomar uno de los tornillos de ranura redonda 1 1/4" y coloque una 1/8" ID arandela de nylon en él. Deslice uno de los agujeros de plexiglás luego inserte a un espaciador de nilón de 1/2" en el otro lado. Una vez hecho esto a todos los agujeros entonces usted puede atornillarlas hasta la Junta. Una vez que todo se enrosca a la Junta utiliza las bandas de goma de 3 1/4" y múltiples bandas de goma en cada canal de aleta parachoques. Hacer dos alto y sobre cuatro profundos.

Retorno de Pinball:
Usted necesitará un 22" largo por 2" gran pedazo de madera. Medida siguiente a la derecha corto Mida 1" desde abajo y trazar una línea desde esta marca a la esquina superior izquierda. A continuación cortar esta línea. Ahora ponga el extremo grueso a la izquierda de la máquina de pinball y el lado más largo hasta el final contra la parte delantera de la máquina de pinball. Una vez hecho esto que usted puede perforar previamente y contador del fregadero tres agujeros uniformemente espaciados a lo largo de esta pieza de madera de una profundidad de 1 1/4" y atornillar con tornillos para madera de 1 1/4".

En este punto usted puede sacar un video de parte de esta máquina de pinball.

Paso siete recordatorios, consejos y trucos:
* Haga agujeros lentamente el plexiglás para que no agriete. Prueba en un par de trozos de chatarra para probar en la práctica.
