Máquina de radiografía caseros (1 / 6 paso)

Paso 1: Alta tensión de alimentación

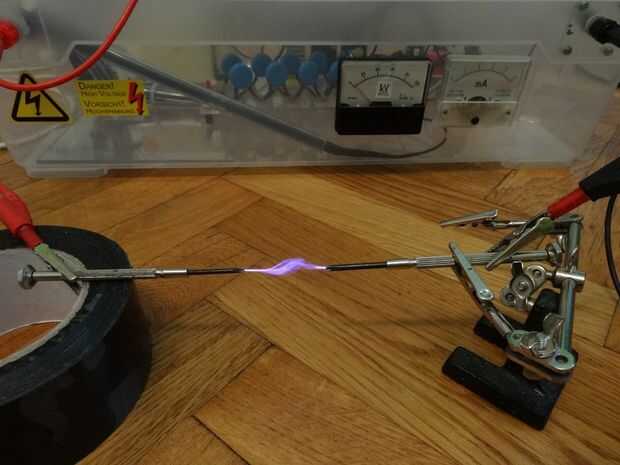

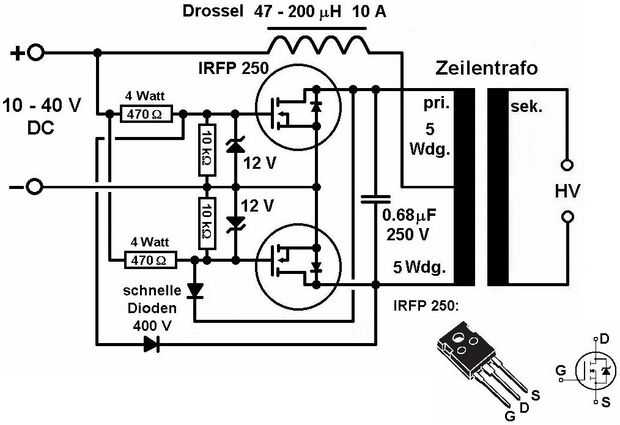

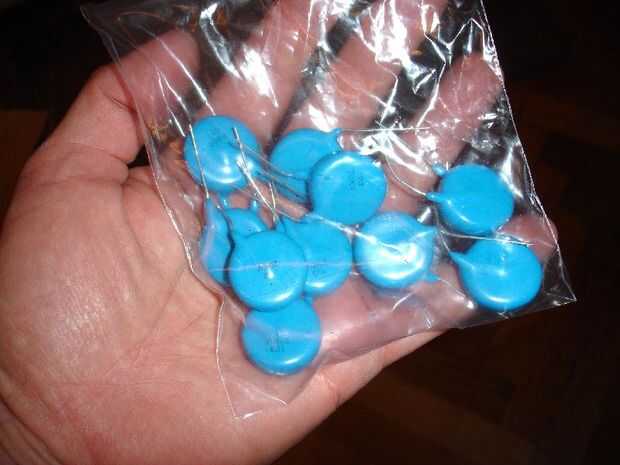

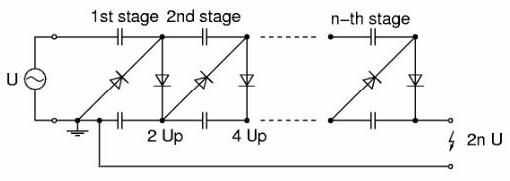

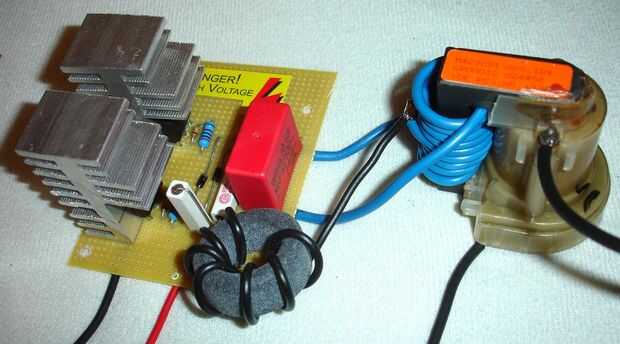

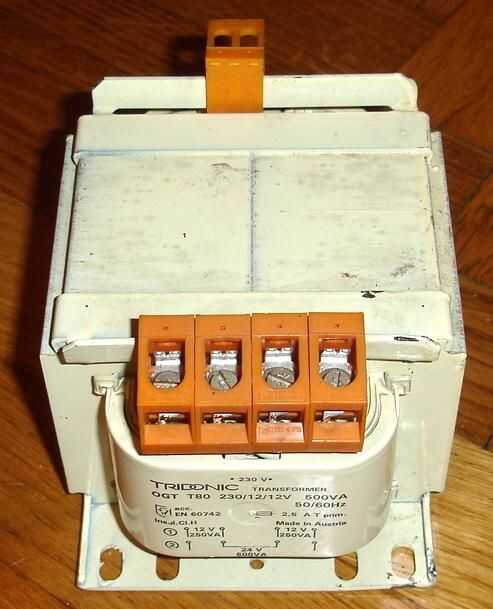

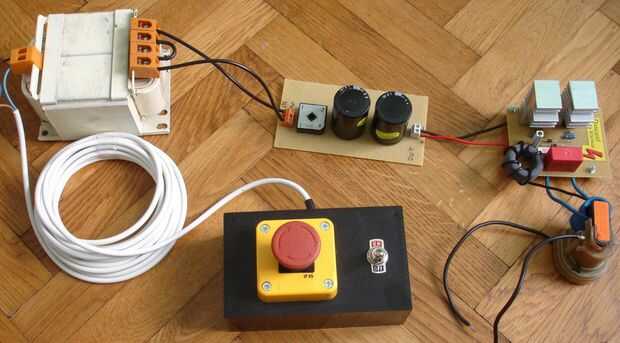

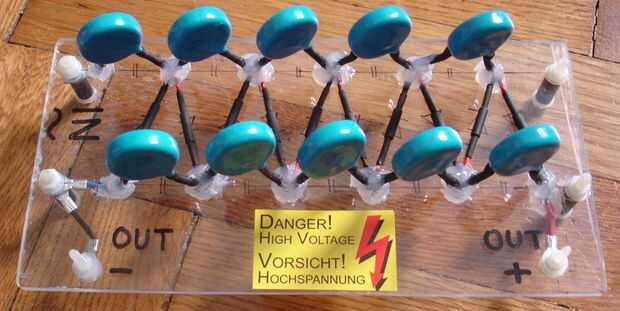

Para producir rayos x utilizando un tubo rectificador de vacío simple necesita una fuente de alimentación de alto voltaje. Utilizar el popular circuito ZVS, un transformador flyback de AC y una cascada para aumentar la tensión de salida hasta 50-60 kV. Para la cascada tomé 20kV/5mA diodos y condensadores de 10nF/20kV. También necesitarás un transformador potente (ej. un 12V/250VA como la mía).
