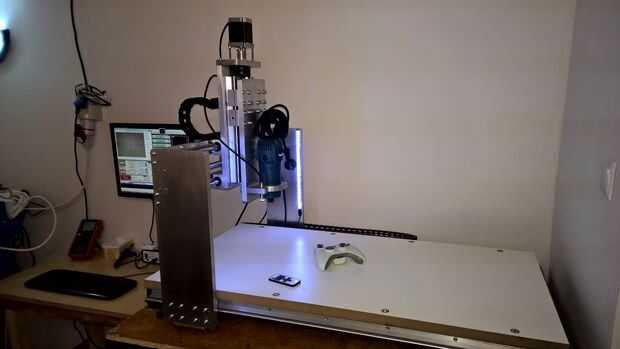

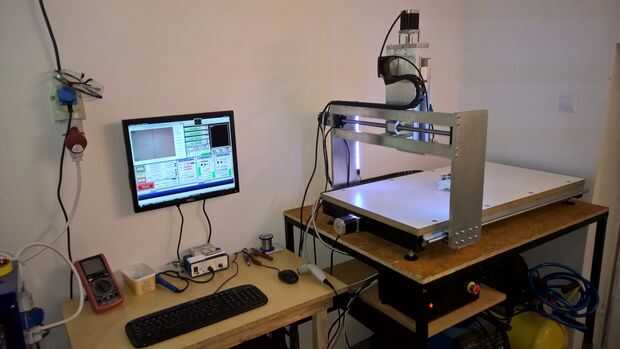

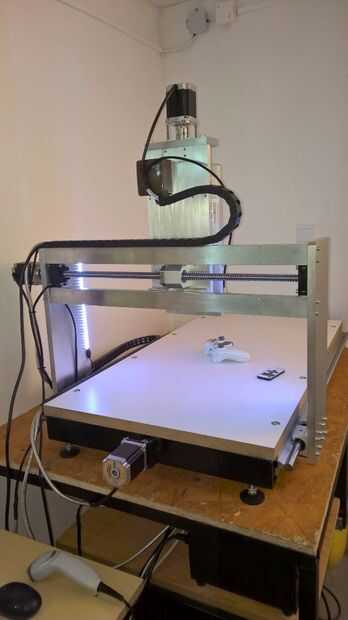

Máquina del CNC con cámara y luz de fondo LED

Lista de materiales:


Componentes electrónicos:

1pcs de alimentación 24V 15A 360W 25,68€

1pcs 5Axis CNC interfaz adaptador Breakout Junta para paso a paso Motor Driver 8,14€

3pcs TB6600 steper motor driver controlador 23,72€

3pcs paso a paso motor 1,8 ° 86,01€ / set

Parada de emergencia de 1pcs pulsador interruptor CA 660v 10A 4,64€

1pcs negro control juegos USB receptor adaptador inalámbrico para xbox 360 6,12€

1pcs HD 720p USB marca endoscopio endoscopio serpiente alcance cable cámara 14,59€

2pcs 72 led flexible tira led 30cm 9€

regulador sin hilos del RF LED de la mini de 1pcs para tira de led luz 2,13€

El precio total de la parte electrónica € 180 (USD 205)

Partes mecánicas:

carriles de SBR16 - 300 m m 2pcs

carriles de 2pcs SBR 16-600mm

carriles de 2pcs SBR 16-1000 mm

12pcs SBR16UU bloques

BK12 3sets/BF12 con tuercas y arandelas de seguridad

tuerca carcasa/soporte de 3pcs DSG16H

3pcs D25-L30-6.35 * acoplamiento de 10 mm

2 metros de cadena energía por cnc máquina 17,32€

El precio total de la parte mecánica 420€ (478 dólares)


Paso 1: Parte mecánica CNC

Paso 2: Parte electrónica CNC

Paso 3: Afinación de Motor

Paso4: Configuración de Mach3


Etiquetas: CNC, Cnc casera, Makita, Tuning motor, Configuración de mach3, Parte electrónica cnc, Herramientas de auto, 5 ejes CNC, TB6600, Nema 24
