Máquina del Gumball golpe secreto Arduino todas las cosas--por Ayush (10 / 14 paso)

Paso 10: Conectar arduino con caja

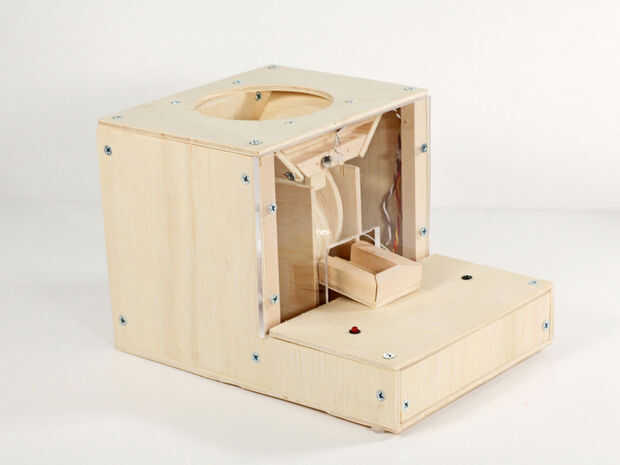

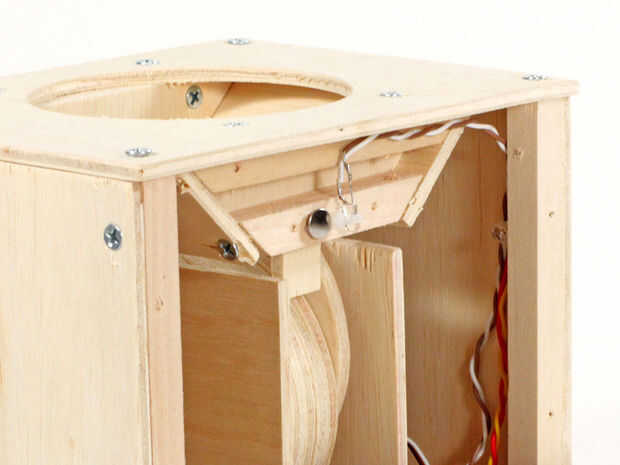

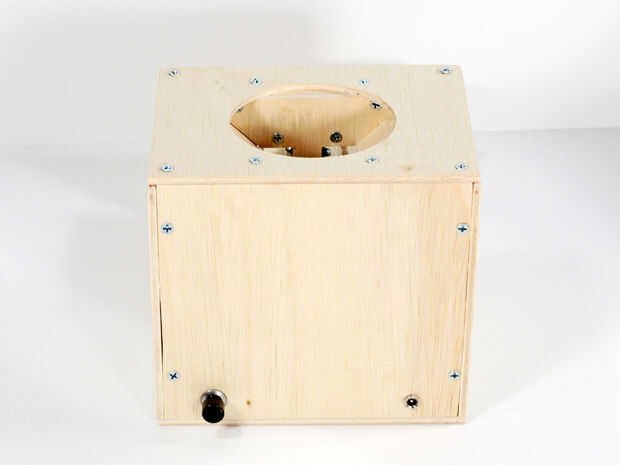

Fije el soporte de bandeja gumball directamente delante de la rueda dispensadora, con extremo angular de apoyo en la parte superior y la inclinación hacia abajo hacia la parte delantera de la caja. Desenchufe el escudo de la Arduino. Coloque 4 pies de goma en su parte inferior y use dos 4-40 tornillos y tuercas para sujetar el panel inferior. Inserte los tornillos hacia arriba desde la parte inferior a través de los orificios previamente perforados y enrosque las tuercas en la parte superior. No apriete demasiado las tuercas. Conecte el sensor del golpe en la parte posterior del centro de la placa de golpe usando dos tornillos de ½" #2. Al lado del zumbador piezo con el orificio del centro en debe en contacto con completamente la parte posterior de la placa de golpe, y los tornillos no deben atravesar al otro lado de la madera. Os adjunto el sensor "boca abajo" con las lengüetas de montaje de la madera para evitar que los tornillos que atraviesa, pero el sensor funcionará frente a cualquier manera. Inserte los soportes de LED en la parte delantera de la placa de golpe y deslice los LEDs rojo y verdes en los soportes de la parte posterior.
