Paso 2: Modificación proyección reloj
He probado el reloj de proyecto como comprados. Lo primero que hice fue perder la hoja de instrucciones que vino con él. Recuerdo verlo pero luego desapareció. Espeluznante! De todos modos, me fue capaz de ajustar la hora y fecha y tiene que trabajar. Incluso probé una mañana temprano. El par de veces he intentado hacerlo al parecer presioné el botón equivocado y se puso en modo de ajuste, así que renunció y volvió a dormir.
Parece haber dos o tres versiones de estos llaveros de reloj de proyección. Solo tengo un tipo por lo que sólo puede decir cómo modifiqué mina. El concepto básico es para sujetar los cables a donde va el botón principal para simular un empuje de botón.

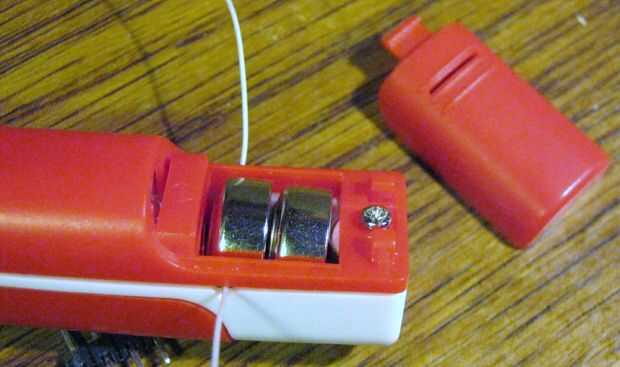

Así que me quité la tapa y encontró un tornillo Phillips. (véase el cuadro, ignorar los dos cables blancos asomando como me olvide de tomar una foto del 'antes' y se trata de una imagen de 'después'.

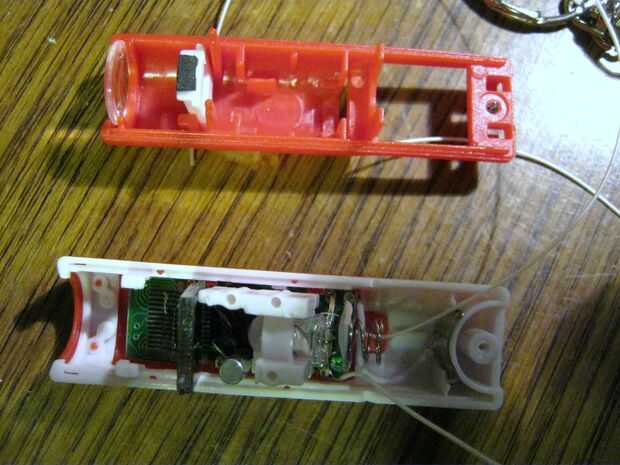

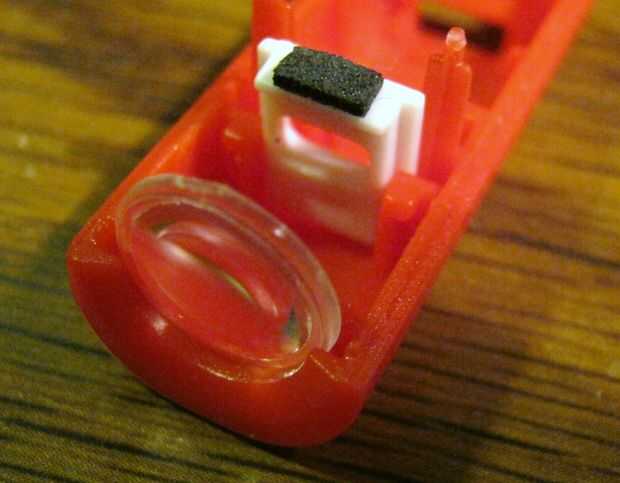

El reloj tiene un medio y un fondo medio. Tomé un cuchillo y con cuidado sacó los dos aparte. Ellos apenas encájese a presión juntos. (ver imagen). Nuevamente, esta es una imagen de 'después'. El tapa roja tiene un par de piezas, una lente y una abertura de ventana. Se caigan, pero usted debe ser capaz de volver a montar según el cuadro. Quité el aro.

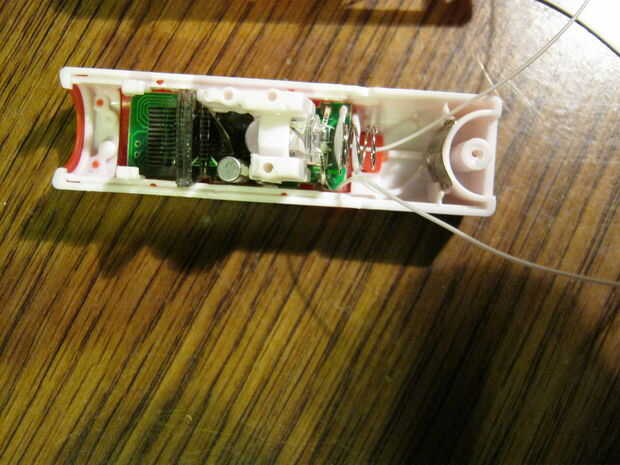

Después quité el pequeño montaje de la tarjeta de PC sentado en la parte inferior. Esto llevó a maniobrar un poco y haciendo palanca para conseguirlo hacia fuera. (ver imagen)
En la parte inferior de la PCB, se pueden ver los tres botones. A la izquierda es la tecla 'Light'. Básicamente, estos botones son Domos de sólo metal. La PCB tiene un círculo que entra en contacto con el borde externo de la tecla y otro contacto en el centro del círculo. Cuando se pulsa el botón, el círculo está en corto circuito al centro. Así que era bastante fácil de seguir el anillo externo pero tenía problemas para averiguar donde fue el contacto de centro.
Después de haber trabajado con estas antes, hay un pedazo de cinta transparente manteniendo pulsado el botón en su lugar. Levanté con cuidado la cinta hasta que la cúpula de metal se levantó y pude ver donde fue el contacto de centro. Luego le puse la cinta y el botón de nuevo.
No hay mucho espacio, así que utilicé algunos 30 AWG alambre de la envoltura. Uno de los contactos fue al LED, así que había soldado un cable a ese lado del LED.
Otro contacto fue a via(contact) un poco que pasa a través al otro lado del PCB. Usé un cuchillo Xacto cuidadosamente desecho lejos de la máscara de la soldadura exponer más del cobre. A continuación, había soldado el cable allí.
