Paso 3: Proyección reloj modificación Parte2

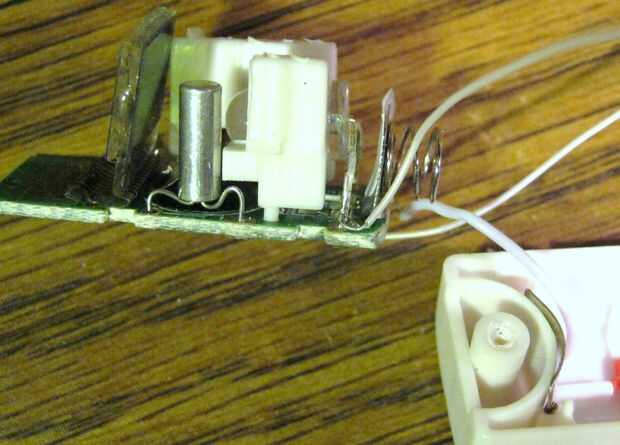

En la actualidad, me dejó originalmente las pilas en mi reloj de tiempo de proyección de luego más tarde llevó aparte para añadir el panel solar. Si estás haciendo todo el proyecto, ahora es mejor momento para hacerlo. Un lado de la PCB tiene un pequeño resorte que sostiene las pilas. Conecte otro cable AWG 30 a la soldadura para la primavera. El contacto de las baterías es una ficha de metal conectar otro cable a esta lengüeta metálica de la carcasa donde está conectado el cable blanco de la PCB.

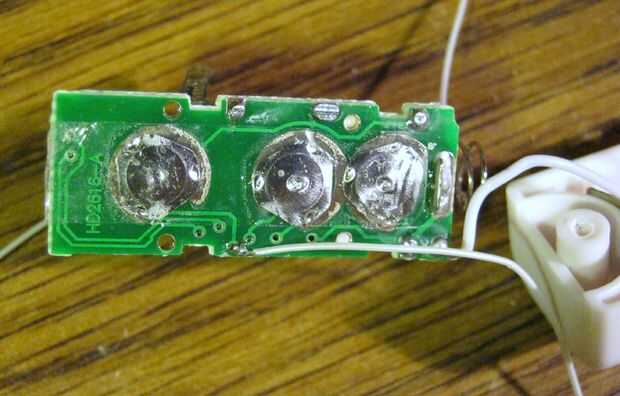

Cuidadosamente vuelva a instalar la placa en el caso de la parte inferior. Hay un cable blanco va desde la PCB para el caso de uno de los contactos de la batería. Mina rompió así que tuve que resoldar a la chapa curvada.

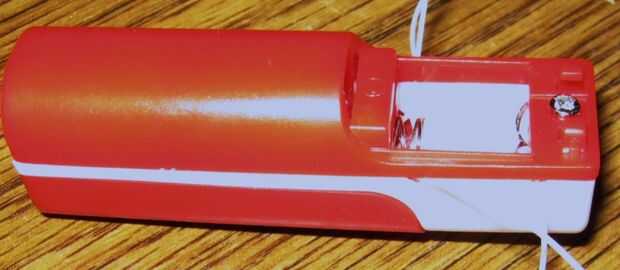

Tomé mi Xacto para V en ambos lados de la parte inferior de la muesca para que los cables pueden salir sin conseguir roto. Tendrá cuatro hilos que salen de caso. (ver imagen) Trate de hacer un seguimiento de los dos cables que van a los bornes de la batería.
Ahora la parte superior puede colocarse. Sería más fácil poner la parte superior hacia abajo y poner la pieza inferior en. Hay un poco de proyección en el PCB que tiene que ir en una ranura en la parte superior. Todo alineado y presionar juntos.
Ahora es un buen momento para probarlo. Ponga las baterías en y pulse el botón 'Light'. Debe proyecto todavía el tiempo. Si se ve borrosa, la lente tal vez al revés, si el tiempo es de corte, la poca apertura de ventana es probablemente boca abajo.
