Paso 4: Montaje pulsador

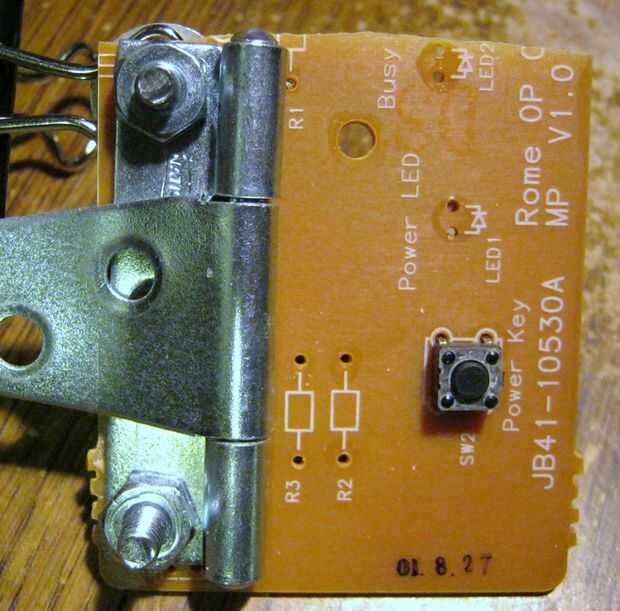

Tenía un pedazo de un PCB con un botón en él. También podría utilizar algunos Consejo de vector o protoboard PCB. Coloque la bisagra por lo que se pulsa el botón cuando se empuja la bisagra. Perforé un par de agujeros para montar la bisagra. (ver imagen)
También había pegado a la bisagra en un tornillo de banco y había doblada para que la bisagra mentiría más paralela a la placa. No tienes que hacer esto, si empuja la bisagra hacia abajo se activará el botón.

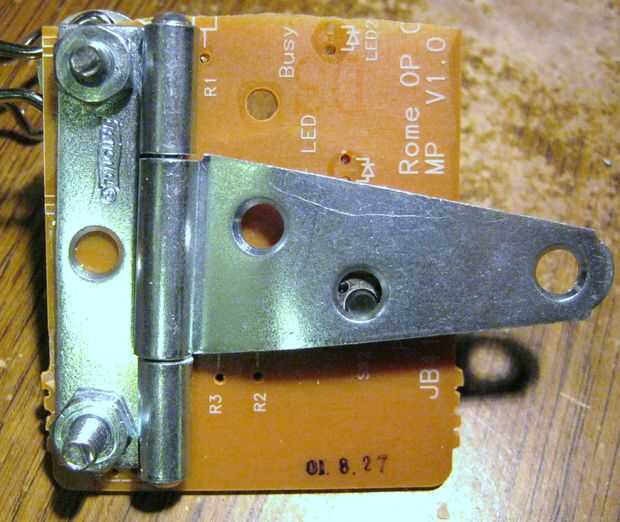

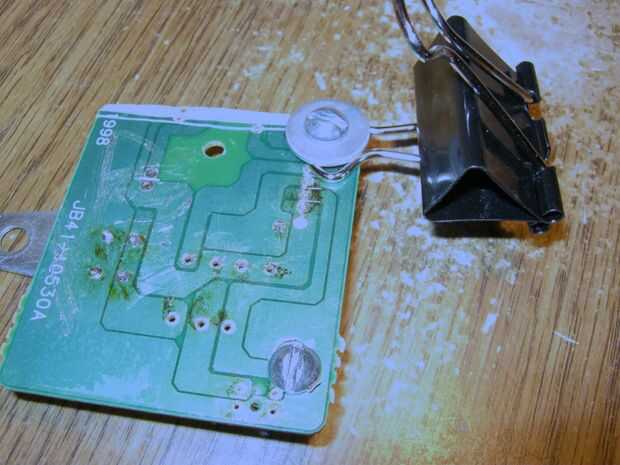

A continuación adjunto la bisagra a la PCB y también conectar el clip de carpeta como se muestra en las fotos. Mi cámara disparo se ve un poco distorsionado. El PCB es más o menos paralelo al clip binder. Asegúrese de que luego no toque metal del clip de cualquiera de los circuitos que el pulsador. Lo mismo pasa con los pernos. Si un problema, puede cortar los rastros o aislar las partes metálicas.

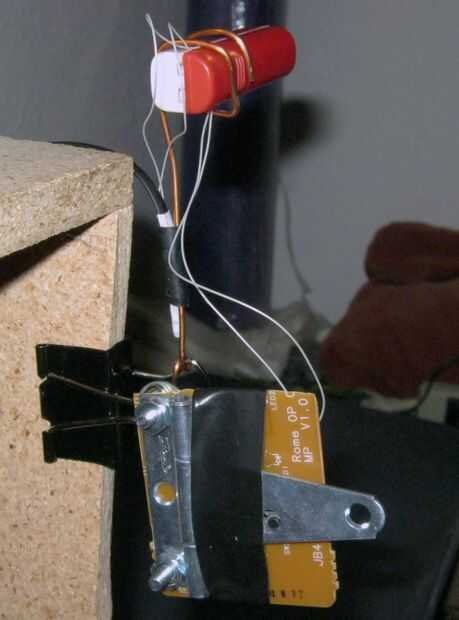

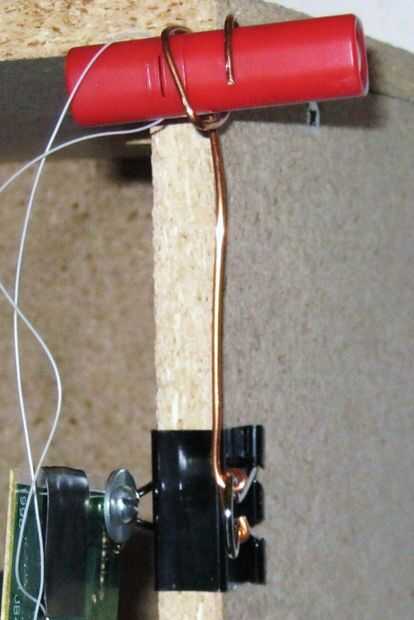

En el otro extremo del clip binder, tomé algunos 14 Awg cableado de la casa y lo envolvió alrededor que era pegarse para arriba. El otro extremo doblado alrededor del reloj de proyección para mantener en su lugar. Lo que hice fue averiguar donde querían las curvas, entonces llevó a cabo el alambre con unos alicates de punta para hacer la curva. (ver fotos). También rotaba el reloj de proyección para que el tiempo sería alineado con mis ojos descanso. Ya mi cabeza en la almohada, orienté el reloj por lo que es vertical por lo que era más fácil de leer. Tratar de mantener el cable de los botones del reloj. (ver imagen)
Soldar los dos hilos (botón) del reloj para el pulsador. Prueba cerrando la bisagra en el pulsador. El tiempo debe ser proyectado. Clip el clip de lo que es útil. Usé mi librería de cabecera. Ajuste el soporte de cobre para mostrar la hora donde usted lo desee. También puse algunos cinta aislante alrededor de bisagra para mantenerlo en su lugar.
PRECAUCIÓN: En estos cuatro pines botones, que dos de los pines en cada lado se conectan entre sí. Por lo tanto no soldar los cables a los dos pines que ya están conectados internamente.
