Paso 5: montaje!
1 Asamblea es simple. Tienes una placa inferior y una placa superior. 8 engranajes de combo y una impulsión del engranaje. La placa inferior es ranurada para un motor paso a paso estándar o el cable 2 motor de corriente continua recomienda de Filastruder.
2 la identificación de los engranajes de arena si es necesario para caber encima del poste en la placa inferior para que giren libremente.
2a. perforar todo el camino con 1/8 broca. (La placa inferior imprime mejor cuando su sólido que es por eso que no tomo los agujeros a través de todo el camino).
3. Coloque las tapas de los segmentos como se muestra en la imagen y los segmentos de la placa superior en. (Tenga en cuenta que la estrella del centro sólo se adapta a una forma) Mantenga el espacio igualmente en todas las marchas!

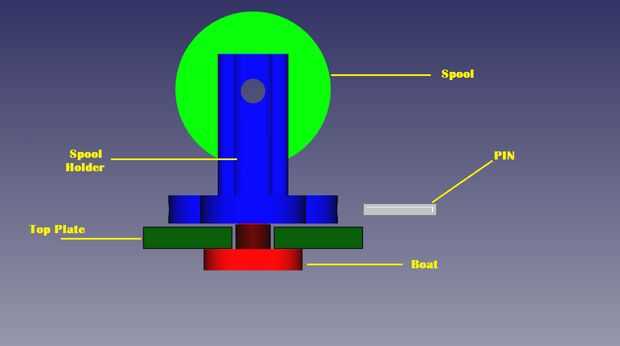

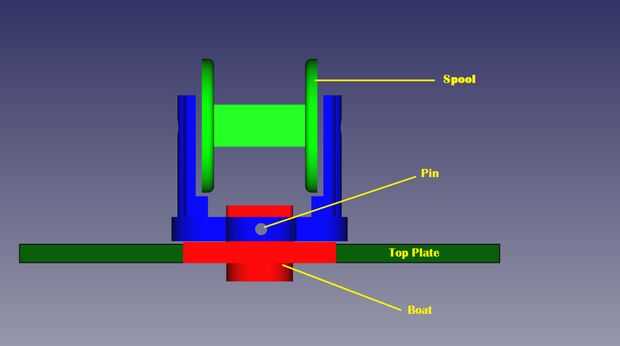

4. Arme los componentes de la parte de bobinas a, b, c. Fije el barco al soporte para carretes con los taquetes de 1/16" les centrado) y los agujeros con pegamento. * (Ver fotos del montaje)
5. Conecte su equipo D.C motor y coche y las conexiones de la soldadura. Agregar pegamento al eje del engranaje del coche y asegúrese de que quede al ras con la placa inferior y se activa el engranaje. Hay muchos tutoriales disponibles en Youtube en cableado de motores DC. Ya que este es un proyecto de impresión 3d no elaborar en eléctrico pero el motor de 2 hilos, alimentación, encendido/apagado interruptor y adaptador hembra será la opción más fácil.
(He incluido un Arduino Uno y la caja del regulador del motor en los archivos para aquellos que quieren un control.)
Para esta demostración que he usado 2 cables motor y fuente de alimentación desarrollada por Ian Johnson y en Filastruder.com como se mencionó anteriormente.
