Máquina DIY de la bola de Skee (5 / 6 paso)

Paso 5: La electrónica

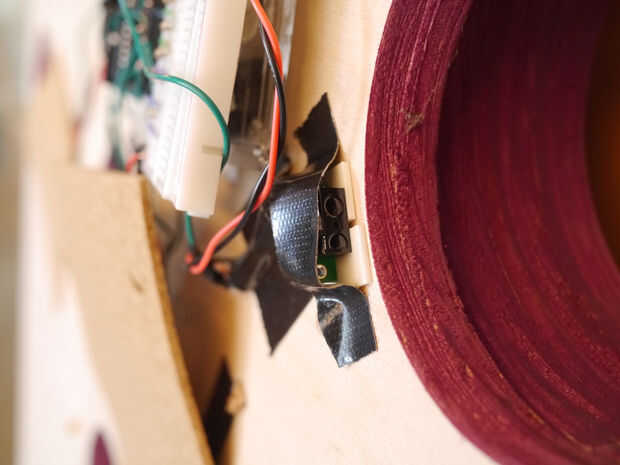

La electrónica para la máquina de la bola de skee es refrescantemente simple y fácil. Cada objetivo tiene un sensor de distancia de 5cm que se le atribuye. Tan pronto como algo pone dentro de los 5 cm del sensor de señales obtiene conectado el Arduino y los golpes.

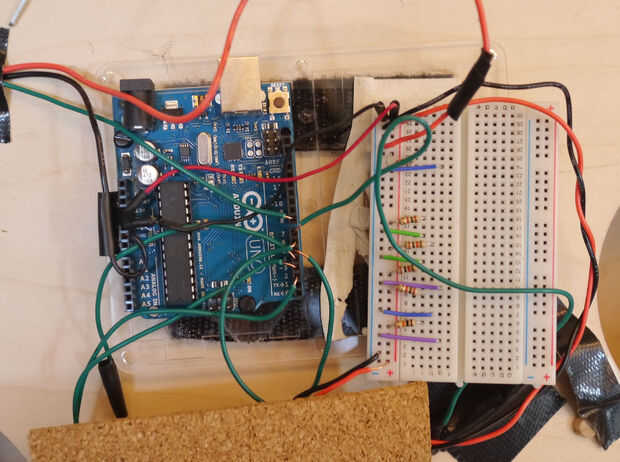

Cada sensor está funcionando fuera de 5V en la ONU y también envía una señal digital al Arduino. No hay ninguna resistencia pulldown. Eso es todo.

En cuanto a la Arduino sí mismo, se está ejecutando StandardFirmata. Esto se puede encontrar en el software de Arduino en archivos > ejemplos > una firmado.

Así que lo que hace esto es simplemente convertir Arduino en una interfaz para la computadora. Ciertamente puede poner todo el programa con una pantalla de LED para la puntuación y esto fue una dirección inicial para este proyecto, pero quería hacer la pantalla un poco más de lujo y pasar un buen rato más con él.

Todo esto se lleva a cabo en lugar por la cinta gorila que parece extraño. Esto no pretende ser la versión final. Todas las piezas sólo se encontraron el día anterior la Maker Faire. El objetivo era sobrevivir Maker Faire y funcionó en el lado de la electrónica. La próxima versión tendrá soportes 3D impreso y escudo para todos de la electrónica.
