Paso 3: Hardware - el circuito de conexión

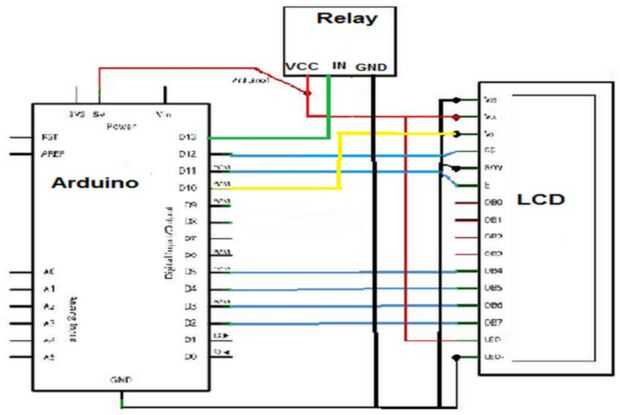

Arduino está conectado a la pantalla LCD muestra el estado de permiso y el tiempo transcurrido y las advertencias. El relé estará conectado al cable de alimentación principal y será el interruptor que va a ser controlado cuando la contraseña es correcta. La pantalla LCD y el relé se alimenta hasta de Arduino como se muestra en el circuito. Señal de control del relé es conectado al pin #13 en el Arduino. 5 volts y tierra también están conectados al LED + LED - y, respectivamente, si es necesario la retroiluminación de la pantalla LCD.

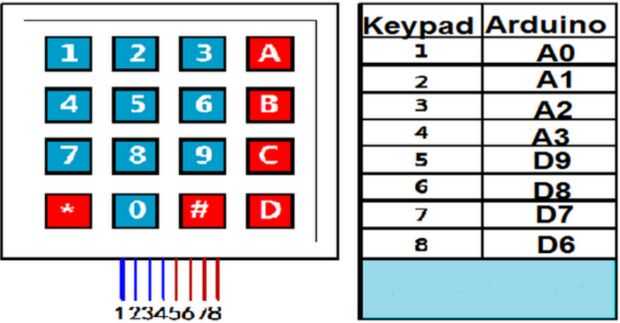

El teclado se conectará a la Arduino según la asignación de pines en la tabla adjuntada. Tienes tres cables conectados al relé del lado de Arduino. Ahora tendrá que conectar un cable de extensión de alimentación al relé, asegúrese de conectar el cable vivo (positivo) al pin NO (normalmente abierto) del relé.
