Paso 1: Construcción
Construir mi caja Iniciado por reunir todos los elementos que necesitaba. Incluyen elementos de la antigua impresora, motores, servos, etc.. Muchos elementos que tomó de reciclaje. Al principio tuve que encontrar impresoras antiguas. Le pregunté a mis amigos y me dieron tres impresoras. fuera de carril y motor paso a paso había desmontado muchos cables y condensadores. Mis elementos de prueba duró mucho tiempo. Escribí programas de pruebas para motor paso a paso, servos, interruptores. Cuando yo estaba seguro de que todo trabajo empecé a construir la caja de madera. Todo lo demás que compré en una tienda de bricolaje.
Para ello he utilizado:
- Board(?) cepillada con dimensiones 2000 x 80 x 15 mm (78 "x 3,14" x 0.5 ")
- Board(?) cepillada con dimensiones 2000 x 120 x 15 mm (78 "x 4,7" x 0.5 ")
- Maderas con dimensiones 2000 x 30 x 15 mm (78 "x 1,2" x 0.5 ")
También necesitaba dos bisagras y muchos tornillos Torx T25.
Mi tren es 400mm(15.7") largo así que el tamaño de mi caja es:
- Ancho 430mm (17")
- Altura 120mm (4,7")
- Longitud 160mm (6,3")

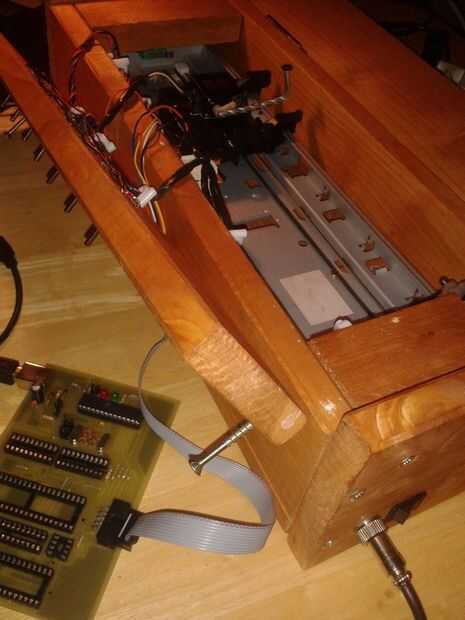

Antes de instalar todos los elementos en la caja tuve que adaptar el motor paso a paso el transtainer. Originalmente fue motor de la C.C. con cinta perforada y codificador. Desafortunadamente tuve problemas leer valor del codificador, por lo que cambié el motor de la C.C. de motor paso a paso de otra impresora.

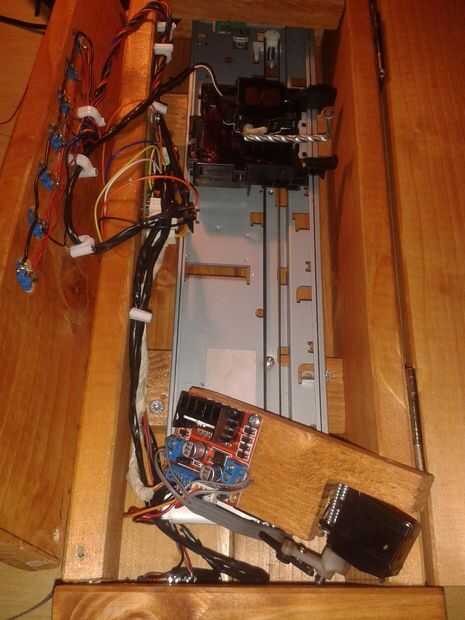

El siguiente paso fue el lugar en el cuadro todos los elementos. Al principio de las dos vigas de madera he puesto transtainer.

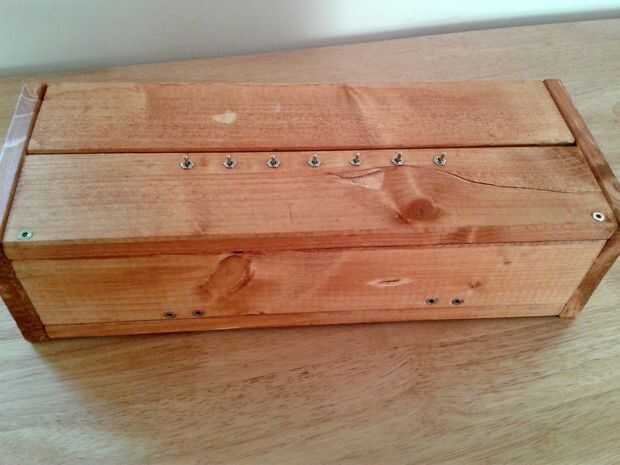

Me atornillados a los lados otros dos maderas y para uno montar un servo, que abrir la tapa, mientras que el segundo contactor. Luego perforé los agujeros para los interruptores. Se terminó la construcción de la caja.
