Paso 2: Piezas necesarias
Para construir esta máquina inútil, se requiere...

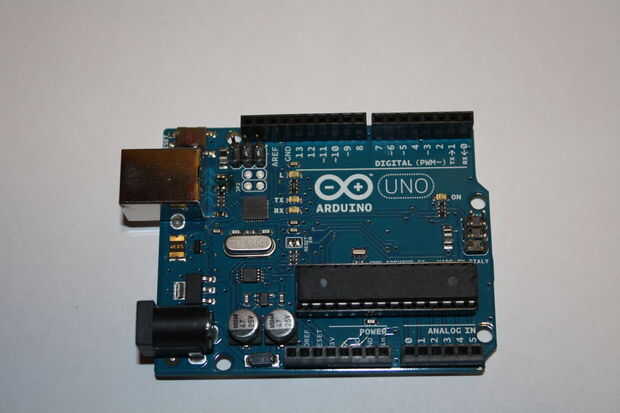

- Arduino Microcontroller (cualquier variante va a hacer, utilicé un Uno)

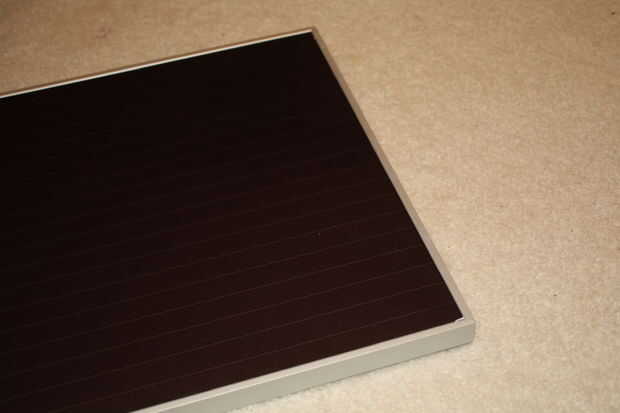

- Solar panel(s) (debe estar clasificada para un mínimo de 9v, máxima de 30v y proporcionar por lo menos 500mA de corriente, no más de 1A) pueden utilizarse varios paneles en serie o en paralelo para proporcionar el corriente/del voltaje necesario

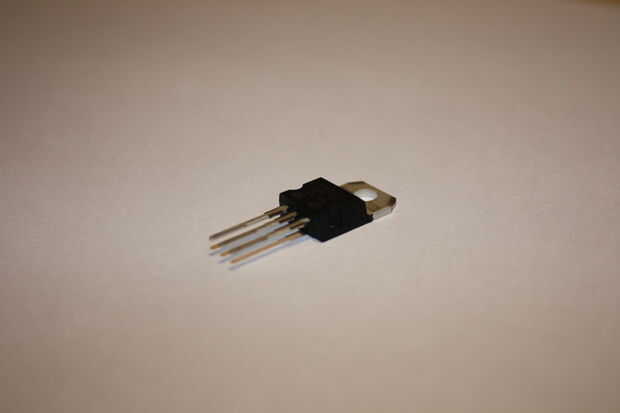

- Regulador de voltaje 7805
- Diodo 1N4001 (o similar)
- Condensador de 1μF, cantidad de 2

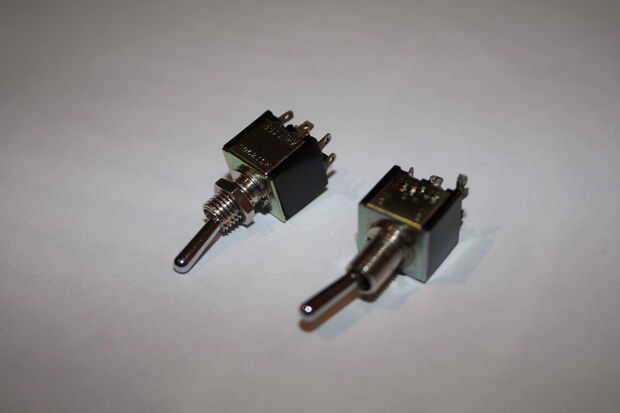

- Interruptor de palanca, la cantidad de 2 (mínimo SPST, otros se lo hacen)

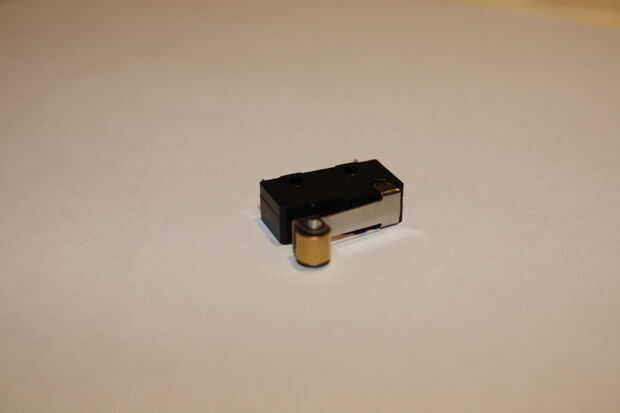

- Interruptor micro (preferiblemente con rodillo, normalmente abierta)

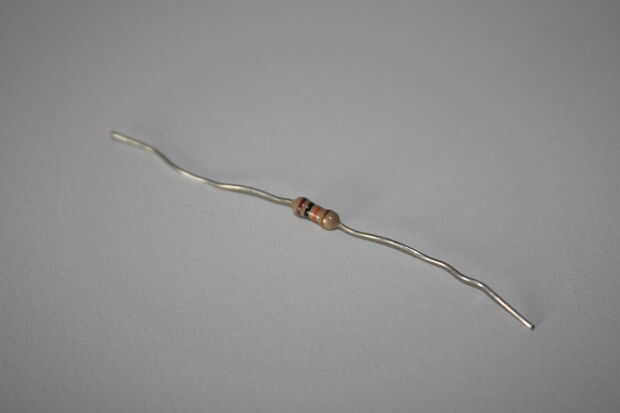

- 1k resistencia
- 10k resistencia

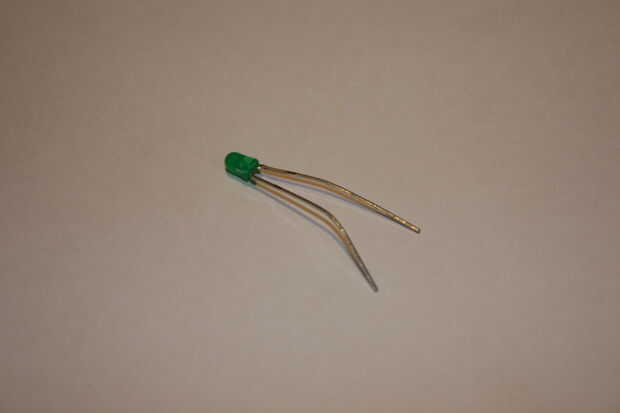

- LED verde (cualquier color va a hacer, este LED debe mostrar que el poder está en)
- Motor servo (se recomienda tamaño estándar, micro/mini puede funcionar dependiendo de la rigidez de su interruptor de palanca)

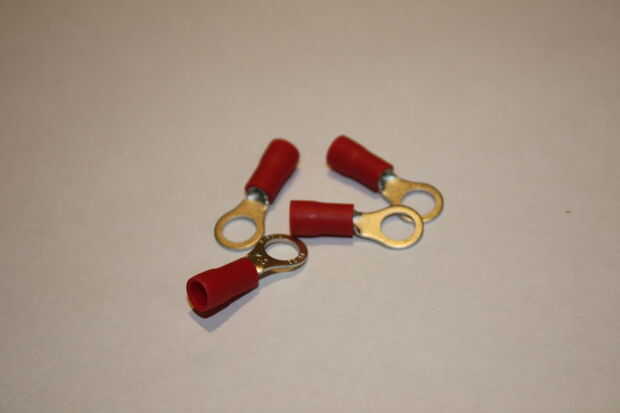

- Prensar terminales (tamaño según calibre, mínimo 1/4"(6 mm) diámetro interno, 4 cantidad)

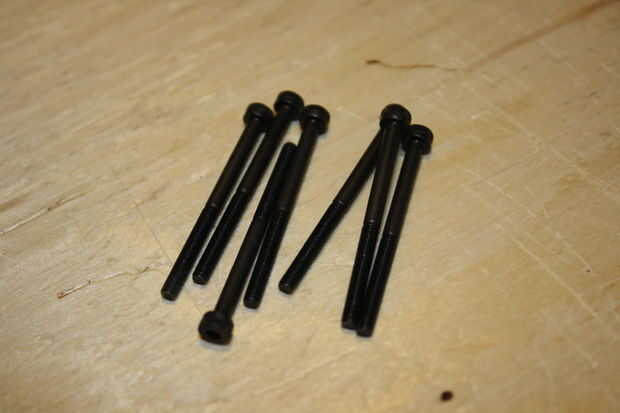

- M3 los pernos y las tuercas (éstos se utilizarán para montar el Arduino, si lo permite su variante para esto, es opcional)
- 1/4"-20 pernos (cantidad 2) y tuercas (cantidad 2), éstos se utilizarán para conectar juntos los terminales de alimentación
- Espaciadores (será utilizado para montar/subir la Arduino, tablero de energía y la plataforma, otra vez es opcional)

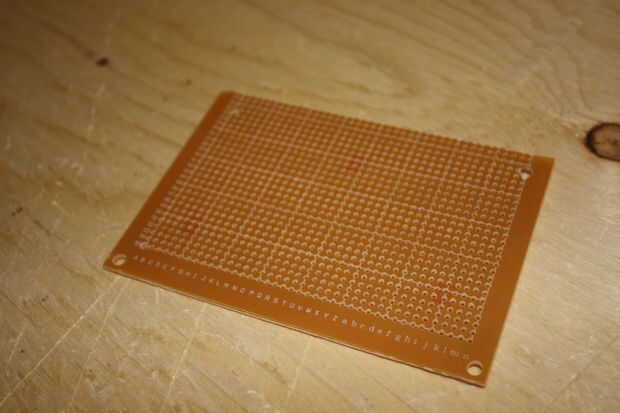

- Perforado de circuitos (otra vez, esto es opcional, el circuito final podría ser montado en un protoboard, o similar)
- Alambre (calibre 20-24, múltiples colores son preferibles, aproximadamente 30 pies de cada uno)
- Material de madera

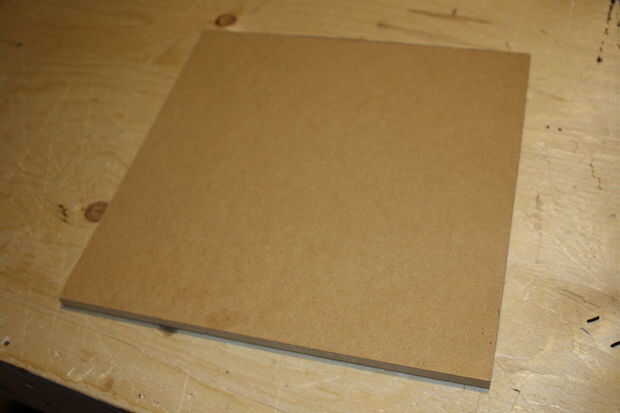

- 3/8" MDF/aglomerado, aprox. 10" cuadrados (este se utilizará para montar todos los componentes)

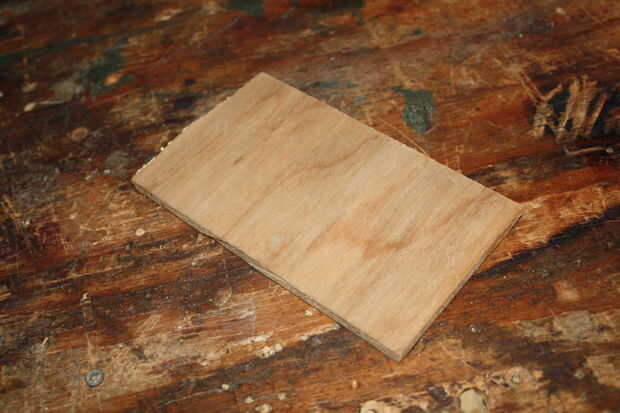

- 1/4" madera contrachapada/aglomerado, aprox. 4" x 2"(esto hará que el brazo que moverá de un tirón el interruptor)

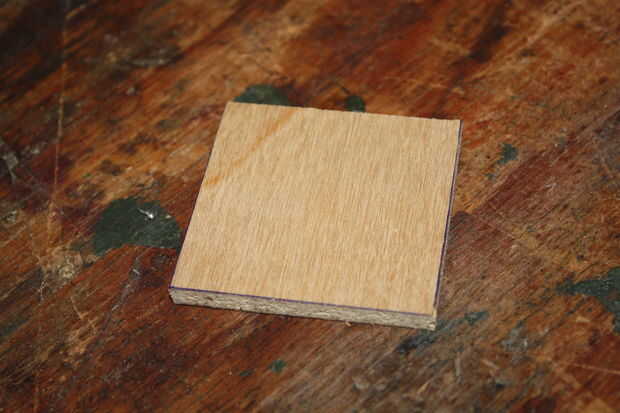

- 1/4" madera contrachapada / aglomerado, aprox. 2" Plaza (este se utilizará para montar el interruptor)

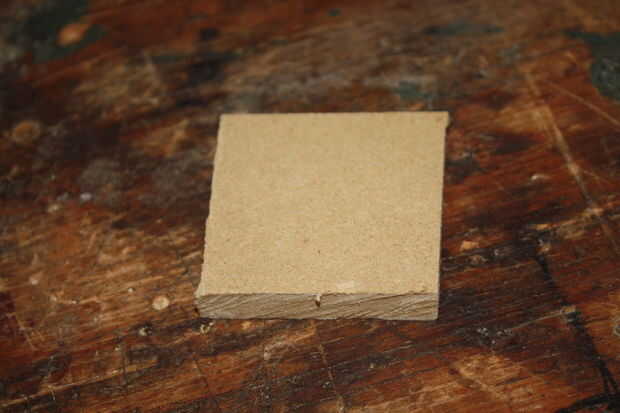

- 3/8" MDF/aglomerado, aprox. 2" Plaza (este se utilizará para montar el interruptor micro)
La mayoría de los componentes anteriores puede reemplazarse fácilmente con otros (ej. reemplazo de Arduino con un Intel de Edison, o el color del LED) pero algunos, como el regulador de tensión 7805 se limitan más a causa de los 5V necesarios para ejecutar el Arduino.
Todas las cantidades son 1 a menos que se indique lo contrario
Nota: En las imágenes siguientes, usted notará que he usado un servo de tamaño micro, esto se hacía en mi estructura inicial, como lo encontrado más tarde cuando empecé a programar la máquina, este servo no era bastante fuerte mover de un tirón el interruptor, así que revisar el diseño y actualizado a un servo de tamaño estándar. Si vas a usar un servo de gama bajo (como yo), que sería mucho más seguro y más fácil de usar un servo de tamaño estándar.
