Paso 5: Montaje de la placa de potencia
La placa de potencia es el que toma la energía de los paneles solares y reduce a 5V de Arduino y distribuye entre los distintos componentes. La Junta también alberga el interruptor on/off y la indicación de alimentación LED. Hice la versión final de este tablero en una placa de circuito perforada, sin embargo también funciona un protoboard, o PCB personalizado.
- Taladre orificios en las esquinas del tablero para que pueda más adelante montar a la base, utilice un tamaño de broca taladro que acompañará este (yo usé tornillos M3, así que utilicé una broca de 3mm (o 1/8"))
- Perfore otro agujero fueron el primer interruptor se colocará, el tamaño de la broca varía dependiendo del tamaño del "cuello" en el interruptor
- Taladro 1/4"(6mm) orificios que permiten el panel solar ser conectado a la tarjeta, como alternativa, podría soldar cables del panel solar a la Junta pero no se recomienda

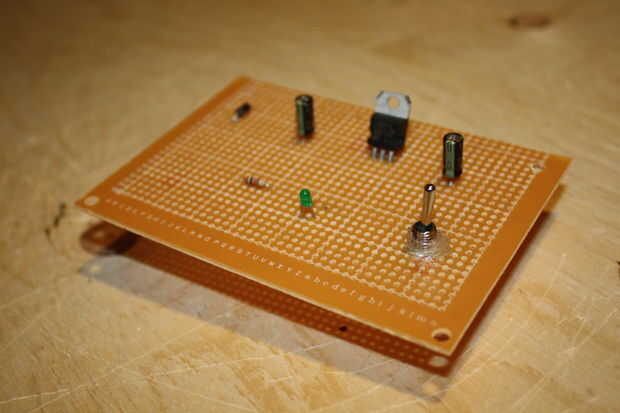

- Colocar todos los componentes en el tablero, espacio dependiendo de que nivel de habilidad y si no ha utilizado una placa de circuito perforada antes de la soldadura (yo nunca había usado uno antes y estoy terrible en soldadura, por lo tanto, me aseguré de dejar suficiente espacio para los cables de puente vamos a añadir más tarde)

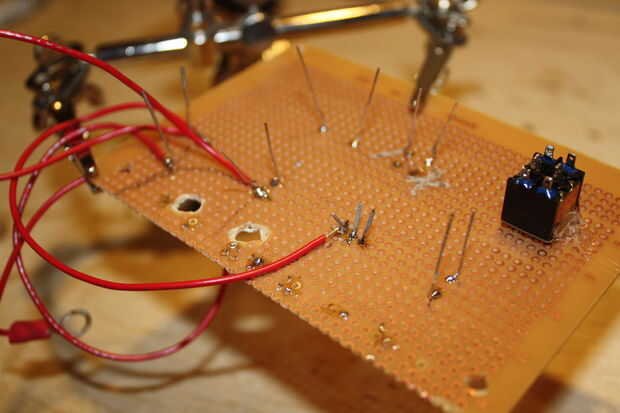

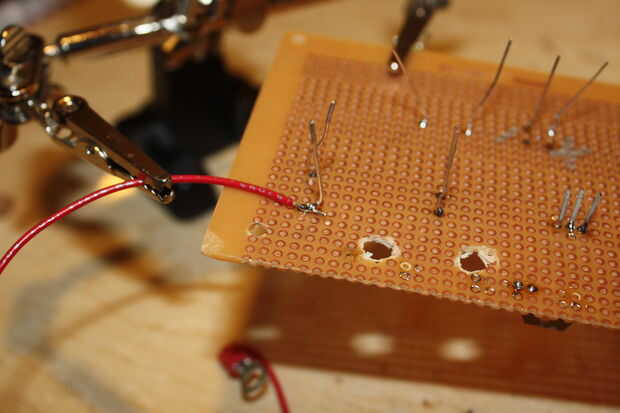

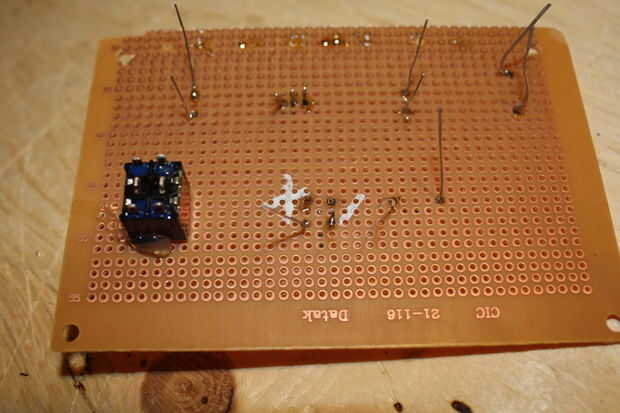

- Soldar los componentes a la placa perforada

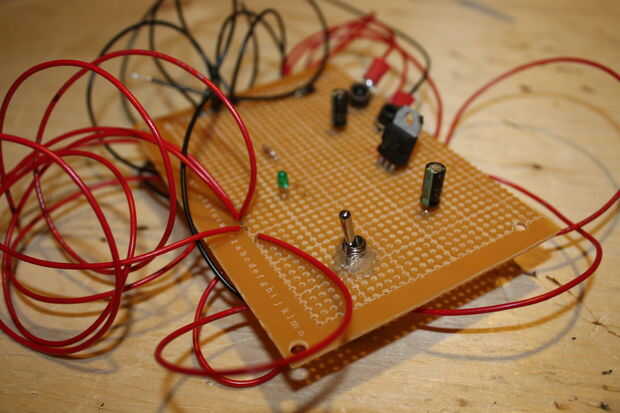

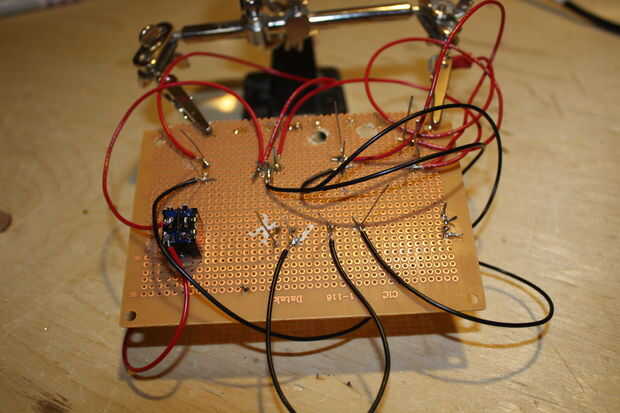

- Comience cortando y soldando los cables de jumper entre los diferentes componentes, utiliza el esquema proporcionado para la referencia. Te recomiendo que uses varios colores de hilo para distinguir entre las conexiones positivas y negativas

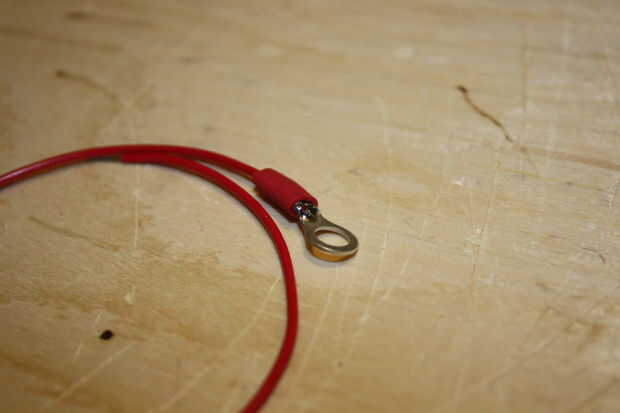

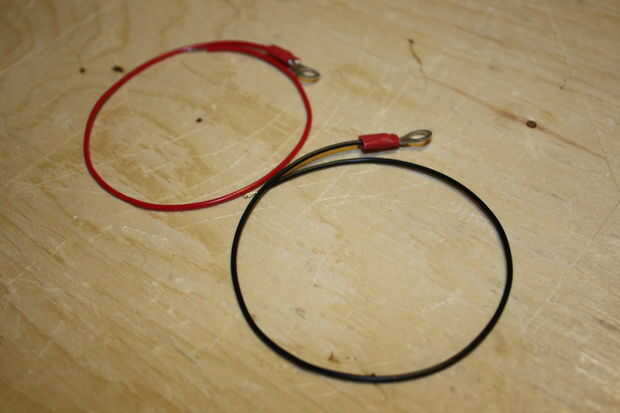

- En el poder las conexiones entradas y tierra, utilice un trozo de cable con un terminal de presión en una finalicen y el otro a la Junta de la soldadura
- Soldar 4 cables positivo en la placa que más adelante se conectará al Arduino, interruptores y servo
- Soldadura de 2 alambres negativo a la placa, que también se conectarán más tarde
Una vez haya completado esto, prueba el tablero usando el panel solar o una batería de 9V y mida el voltaje en diferentes puntos para que la Junta está trabajando y que la tensión correctamente se está reduciendo a 5 voltios. Continuar al paso siguiente.
