Máquina inútil de energía solar (7 / 11 paso)

Paso 7: Hacer el tablero de montaje

Esta es la tabla que albergará todos los componentes de la máquina inútil. Para hacerlo utilizaremos las 4 piezas de madera mencionados en la lista de piezas, así como algunos pegamento y tornillos.

1. Corte el pedazo más grande de 3/8" MDF/aglomerado hasta aprox. 10" x 10", esta dimensión no es crucial

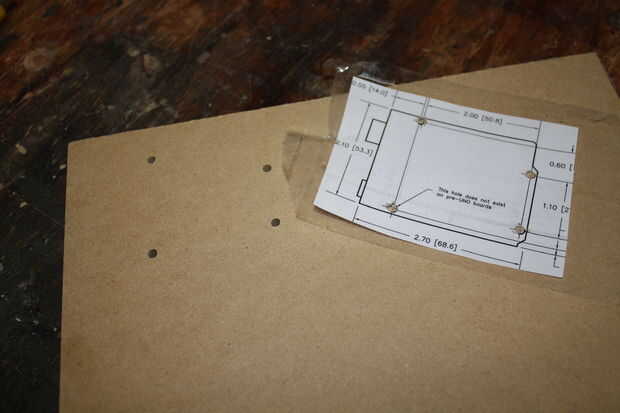

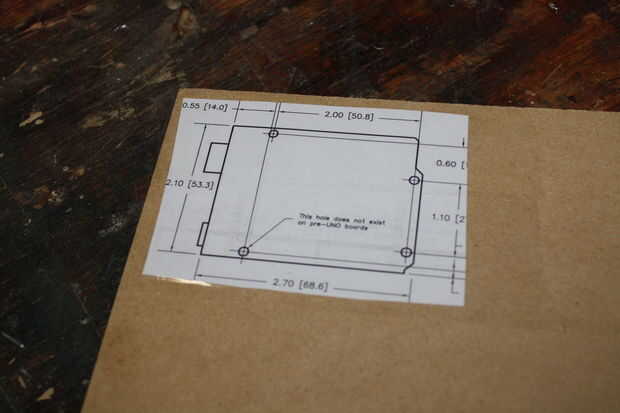

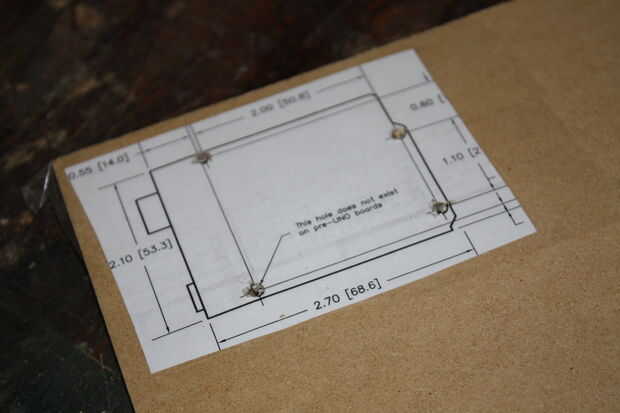

2. Extraer y perfore los agujeros de montaje para ambos el Arduino y la placa de potencia, para ayudar a esto, he adjuntado un esquema proporcionado por Adafruit que puede ser impresos y utilizado como una guía cuando taladre los orificios, esto hará el proceso mucho más fácil debido a la irregular de Arduino dimensiones del agujero de montaje
   1. Cabe destacar que el Arduino Uno en tableros revisión 3, el agujero de montaje más cercano al puerto USB no se puede utilizar debido a la proximidad de los encabezados
   2. Utilice tamaños de brocas de taladro según qué tornillos va a utilizar, el Arduino utiliza tornillos M3 para instalarse, por lo que será necesaria una broca de 3 mm o 1/8"
   3. La guía de la madera para conseguir un posicionamiento más preciso agujero de cinta

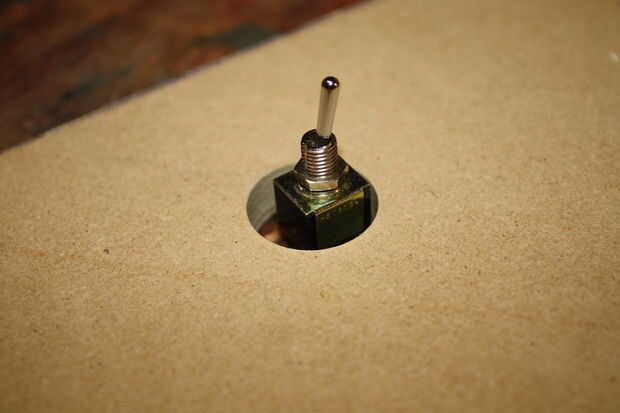

3. Perfore un agujero grande (lo suficientemente grande para que el conmutador puede caber fácilmente a través de) en el tablero donde se ubicará el interruptor que opera la máquina. Trate de colocarlo lejos de la electrónica para que el brazo del servo tiene espacio para moverse

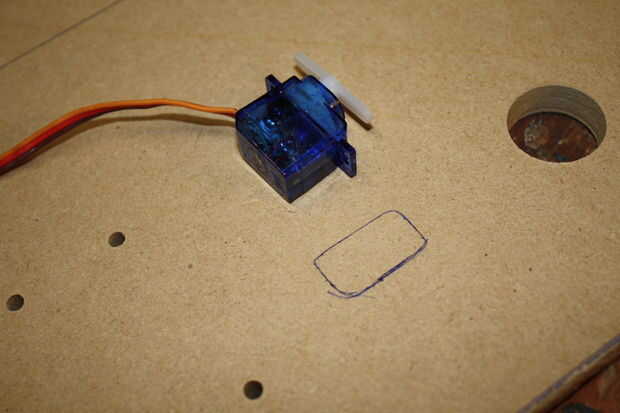

4. Determinar la longitud aproximada del brazo que se unirá al servo para el interruptor y usando esta marca de distancia la ubicación de la corte-que albergará el servo (hice esto trazando el servo en su localización aproximada, esto hace el proceso mucho más simple)
   1. Esta dimensión no es crucial como el brazo del servo se ha efectuado

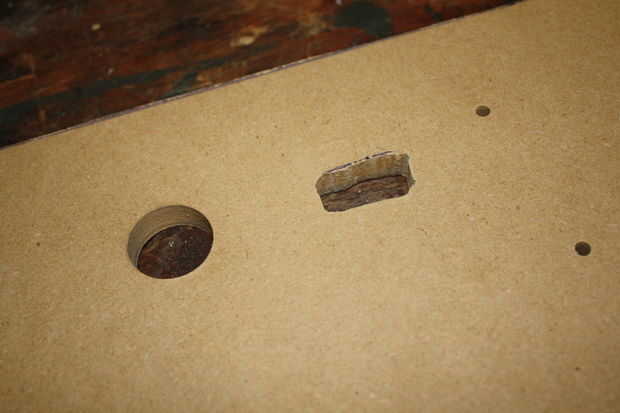

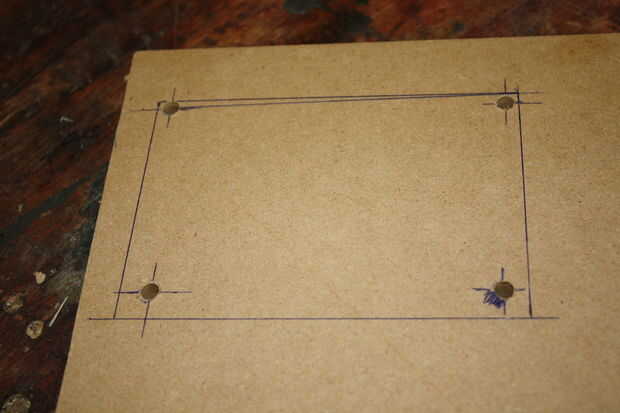

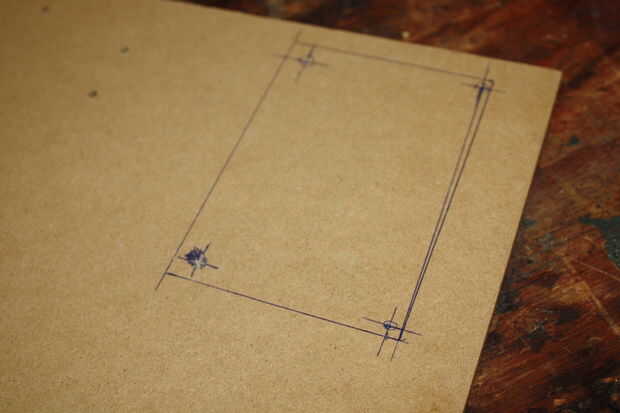

5. Cortar el agujero en el que el servo se encuentra, para ello, el primer taladro un agujero en cada una de las esquinas del dibujo (Asegúrese de que el agujero está totalmente dentro del dibujo) y luego use la Sierra del rompecabezas/afrontamiento para quitar el material
   1. Si el recorte tiene que ser un poco más grande, utilizar un archivo en su lugar una sierra para agrandar el agujero, con el fin de conseguir una forma semi-

Dejar de lado la parte completada por ahora.
