Máquina más inútil - littleBits edición (2 / 4 paso)

Paso 2: Montaje de componentes en la placa

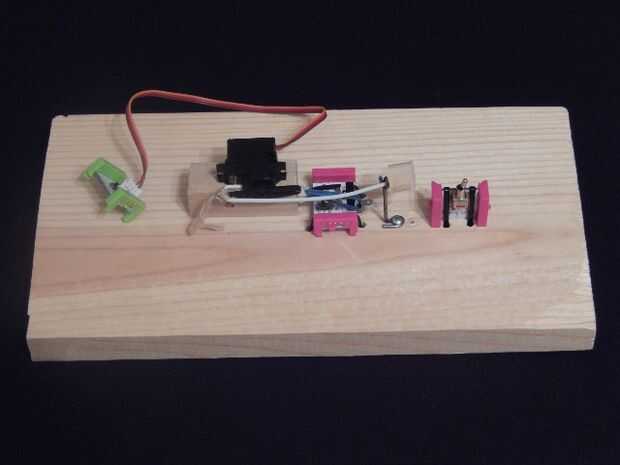

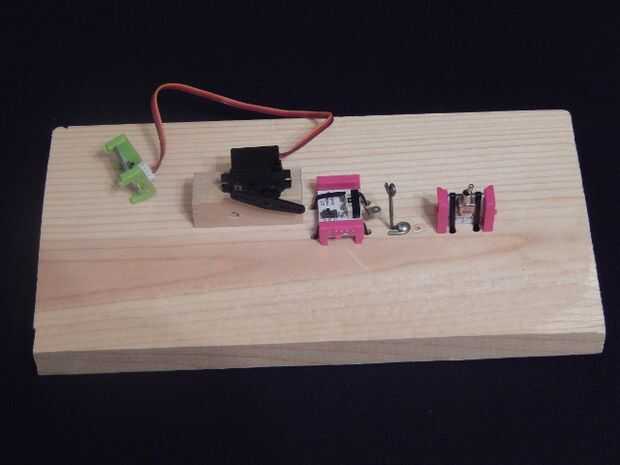

Los módulos necesitan para instalarse firmemente en el tablero. El esquema adjunto muestra dónde perforar los agujeros. Esto no tiene que ser exacto, como otras partes de la máquina pueden ajustarse la placa base. Usando las ataduras de cables, coloque el motor servo, el interruptor del rodillo y el interruptor como se muestra. Coloque el interruptor del motor servo a "swing". Conmute del interruptor rodillo "cerrar".

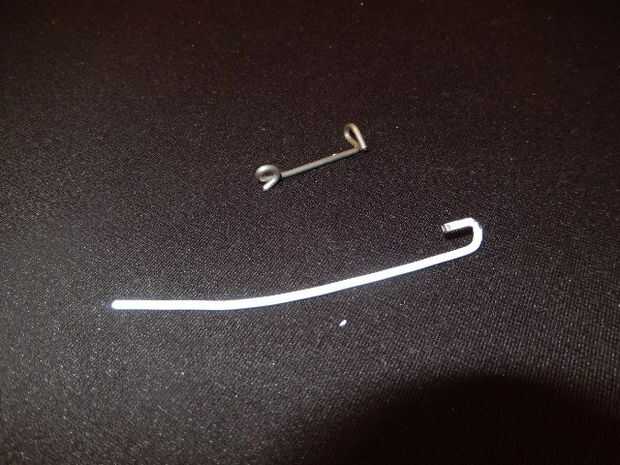

Corte 2 piezas de alambre de la percha y crear lo siguiente (fijate en la imagen para la dirección):

• Una guía de brazo que es un ojete doble cerca de 1.5" de altura.
• Un 5" brazo de control que es básicamente un alambre con un gancho cuadrado en un extremo.

Fije a la guía de brazo a la placa base mediante el tornillo de madera.

Enrosque el brazo de cierre mediante ojal superior de la guía del brazo y sujete el extremo del gancho a la parte superior del brazo del motor servo usando un lazo de la bolsa de basura.

En este punto, el brazo será demasiado largo, así que tenemos que ajustarlo. Gire el brazo del servo se extiende más lejos hacia el interruptor. Cortar el brazo de cierre de 1/8" corto el conmutador en posición f. Cortar un trozo de madera espiga de 3/8" de largo. Perfore un orificio de 5/64" muy poca profundidad en un extremo y enchufe la clavija en el extremo del brazo de cierre. Doble el brazo de control para que la espiga directamente golpea el interruptor de palanca. Si el pasador de brazo es demasiado largo, perfore el orificio del pasador un poco más y volver a comprobar.

Doble lazo de la goma y lazo alrededor del interruptor del rodillo. Con el brazo de servo inferior apuntando más cercano al interruptor de rodillo, coloque la banda elástica en usando un lazo de la bolsa de basura. Atarla para que no esté en la banda de goma, pero asegúrese de que el interruptor no se dispara en esa posición.
