Paso 1: Reunir las partes

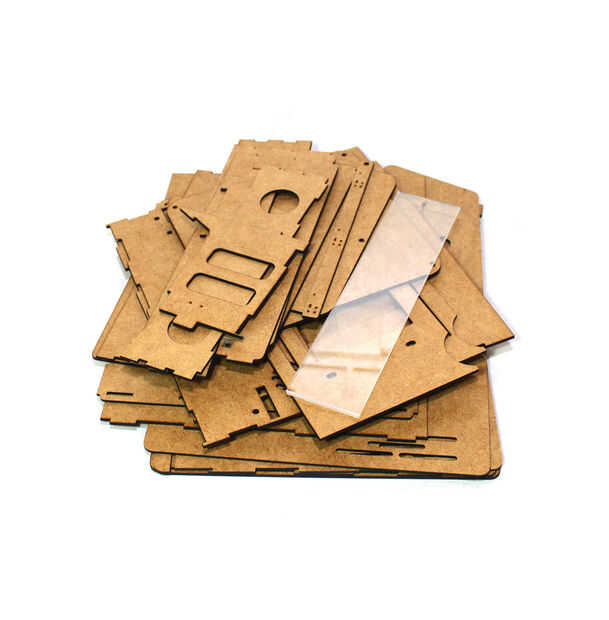

Las piezas de madera son láser de 3mm MDF, las piezas de acrílico de acrílico de 2mm.
Al cortar las piezas, asegúrese de que los rectángulos verdes sólo se graban alrededor de 1mm en la madera.

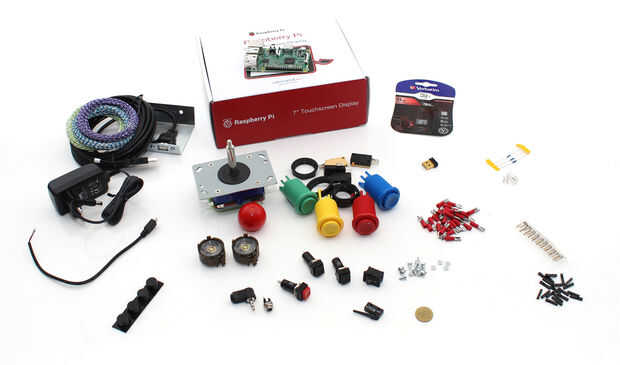

Aquí están las otras piezas que necesita. Vivo en Alemania y haber ordenado la mayoría de ellos de "Pollin", así que si usted quiere pedir allí puede utilizar los números de producto proporcionado.
Usé la frambuesa Pi 2 porque la Pi 3 se acaban al terminar la construcción. Retropie ya está disponible para 3 Pi por lo que también se puede utilizar que, en este caso no es necesario un stick WLAN o Bluetooth!
1 x 94-702623 oficial frambuesa Pi LCD, 7", Touch, 800 x 480
3 x 94-420459 PBS-12B (botón, tamaño del agujero 12mm)
1 x 94-722935 Micro-USB (micro USB cable con terminaciones abiertas)
1 x 94-351538 fuente de alimentación 5V-/ 2A (para gato de 5, 5/2, 1mm)
1 x 94-450596 5,5/2, conector de 1mm (tamaño del agujero 8mm)
2 x 94-640856 DIGISOUND F/DO29 (micro altavoz de 100 ohmios)
1 x 94-723527 USB 2.0 extensión A/A (o similar, esto es mucho mucho pero lo mejor que encontré)
1 x 94-420177 interruptor Micro cereza DB3
1 x 94-420241 interruptor MRS-101
1 x 94-702416 frambuesa Pi 2 o frambuesa Pi 3
1 x 94-722575 microSDHC 4GB (o comprar 8GB o lo que sea funciona con su Pi)
1 x 94-450952 Audio jack 3, 5mm, estéreo
patas de goma 1 x 94-441744
Cable 1 x 94-800370 0, 25 mm²
1 x 94-712351 WLAN USB-Stick (no necesario con Pi 3)
recipientes de lámina de 3 x 94-450291, rojo, 4, 8mm
1 x 94-701898 frambuesa Pi refrigeración Kit
A continuación, usted necesita los controles arcade, yo tengo la mía de eBay, puede buscar "Zippy Arcade".
1 botones de Arcade x eBay 351252892153 + Joystick Arcade
El botón de "Entrada de moneda" que requieren una gran cantidad de juegos MAME se hace de 10 centavos de dólar pegados al interruptor micro, para que real de la moneda entrada sensación :)
Ciento 1 x 10
También necesita 20 tomas de DuPont para conectar todo a la Pi. Si usted no puede conseguir una crimpadora para ellos (que hace la vida mucho más fácil, ver + montaje de CABLE de paso) también se pueden comprar algunos cables de puente de la mujer, mujer, cortar por la mitad y les de la soldadura para los cables. No se olvide el aislamiento entonces!
Las partes restantes pueden encontrarse en internet o el suministro local de DIY.
1 x 20 DuPont tomas + cubiertas
2 x tornillos de madera pequeño (aproximadamente 1, 5mm de diámetro y 10mm de longitud)
16 x M3 tornillos de 5 mm
4 tuercas de M3 cuadradas x M3
8 x arandelas de metal los tornillos M3
3 x LEDS SuperFlux, e.g. NSPLR70CSS
3 x resistencia 56 ohmios
1 x A4 la hoja de papel blanco auto-adhesivo - o un papel blanco normal y pegamento
1 x barra de aluminio en forma de L para ajustar el marco
Herramientas
Para construir este arcade necesitarás un cuchillo, un soldador, un pegamento de madera, una pistola de pegamento caliente y un par de pinzas. Haría la vida más fácil si tuvieras una crimpadora para conectores de DuPont y otro para recipientes de hoja y alicates de punta larga también pueden hacer el trabajo.
