Paso 6: Montar los botones y la entrada de energía

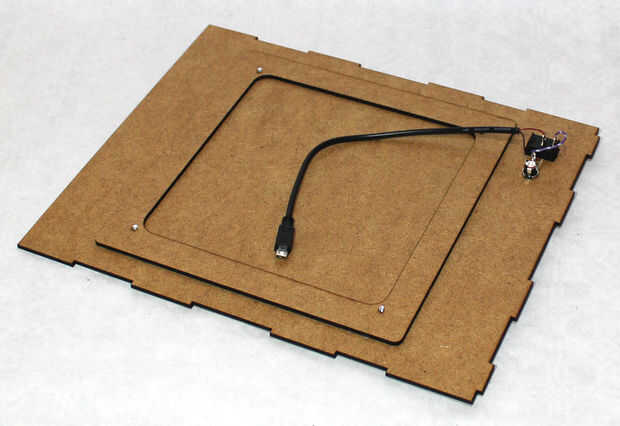

Coloque el interruptor de alimentación y enchufe al panel posterior.

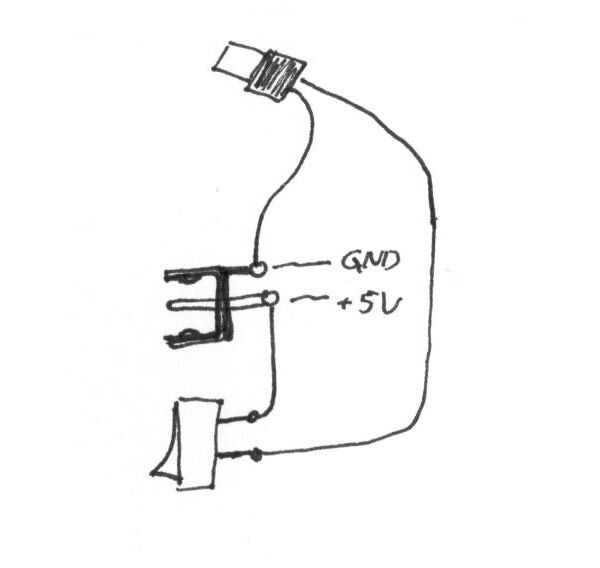

Entonces usted necesita soldar el cable a tierra de cable micro usb a de la toma exterior y el cable rojo del cable a uno de los contactos del interruptor. Agarra un pedazo corto de alambre y conectar la toma contacto interno al interruptor de otro contacto.
Recuerde muy bien parada la frambuesa Pi antes de apagar el interruptor de encendido.
De lo contrario usted el riesgo de errores de sistema de archivos y puede necesitar para reinicializar la tarjeta SD y el formato. La frambuesa no dañarse, por lo que si debería congelar el sistema se puede cambiar por supuesto if off.
Soldar los cables a los botones
SAA agarra el micro, los tres botones y 8 cables con enchufes de DuPont en un extremo y nada en el otro (4 de ellos son para conexión a tierra). Soldar un conductor de tierra y un otro cable a cada uno de ellos.
El micro tiene tres contactos, comprobar las marcas de hoja de datos o utilizar un multímetro para saber que los contactos a utilizar. Para utilizar los dos que están cerrados ("tener contacto") cuando se presiona el interruptor.
Conecte el micro a su panel

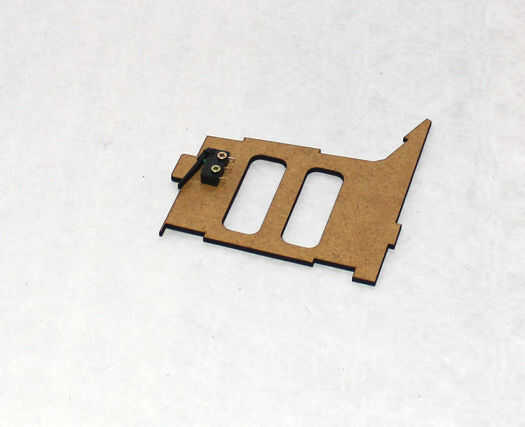

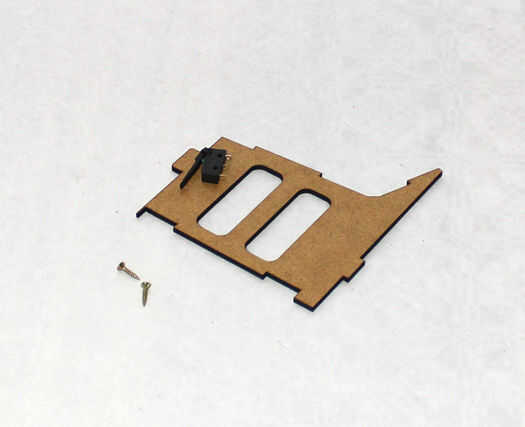

Use los dos tornillos para madera y ajustar el microinterruptor en el panel a derecha como se muestra en la imagen.
