Paso 7: El matrimonio
Ahora es el momento de ponerlo todo junto! ¡ Yay!
Me gustaría pegar el lado paneles juntos sin la aplicación de pegamento para que mejor pueda instalar los botones y conectar los cables.

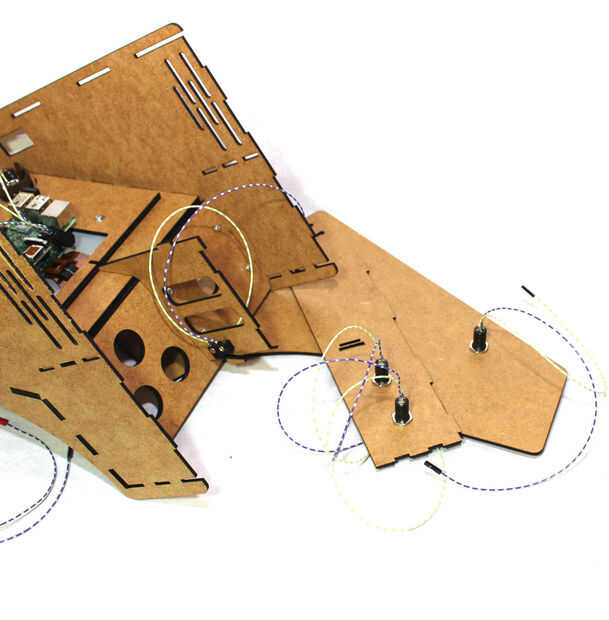

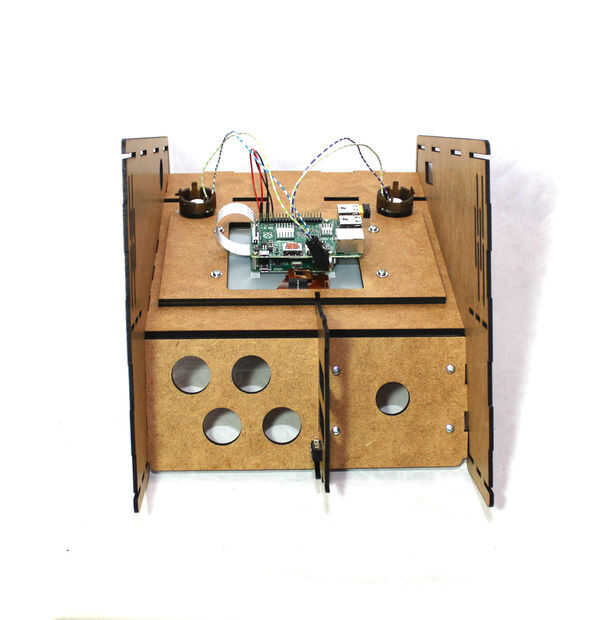

Poner los botones en el lugar, dos en el panel frontal, uno para el panel del lado derecho exterior. El joystick (uso 4 arandelas) y fijar los botones arcade (primero poner en los botones, luego los anillos negros, luego fije los microinterruptores en los botones).

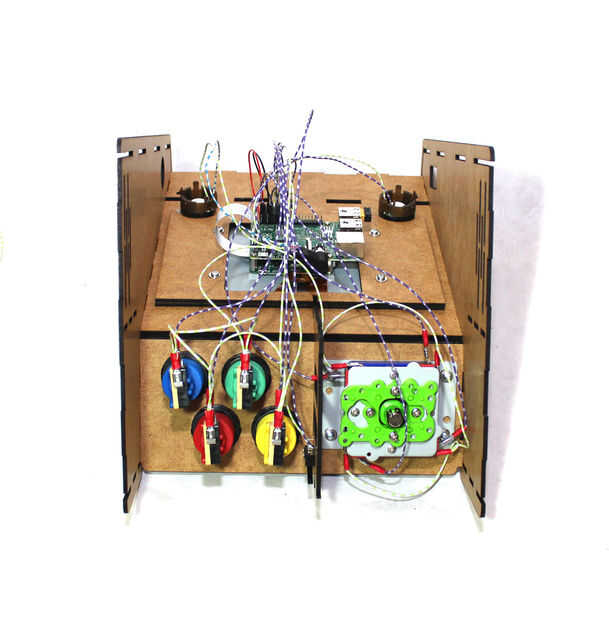

Cableado hasta

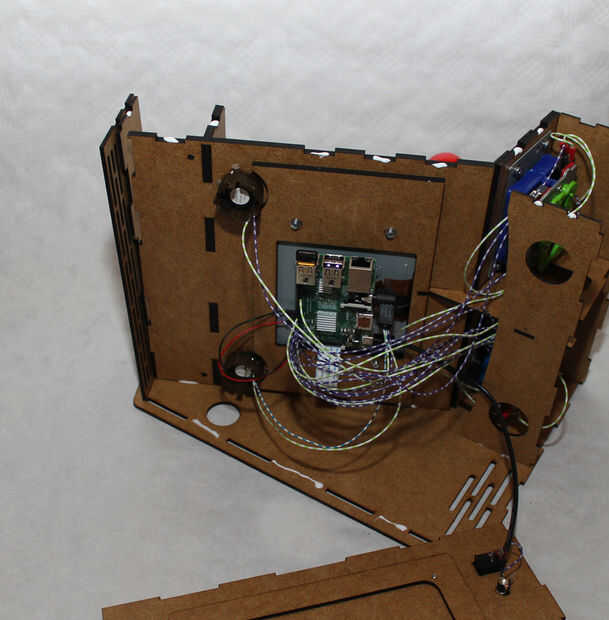

Primero agarra el cable largo con un DuPont y los receptáculos de la 8 hoja y conecte un BR a cada botón arcade y a cada uno de los interruptores de palanca de 4 mando.
Entonces coge los otros 8 cables (DuPont-32cm-BR) y conectarlos a los otros contactos de los botones y el joystick.

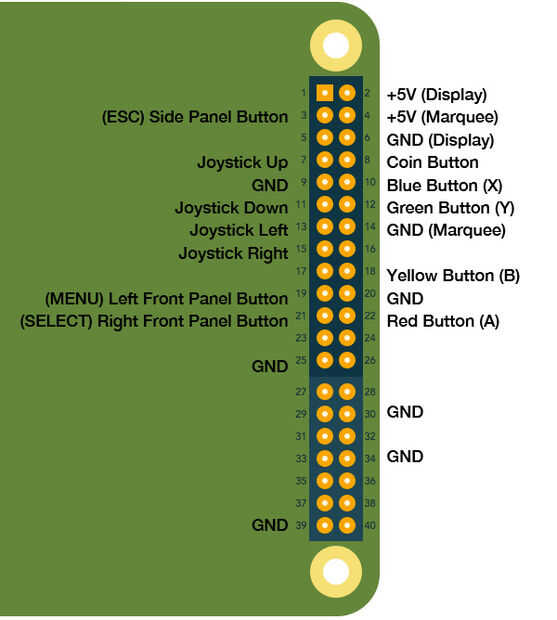

Ahora conecte las tomas de DuPont en la cabecera GPIO del Raspberry Pi, exactamente como se muestra en la imagen.
Añadir la moneda

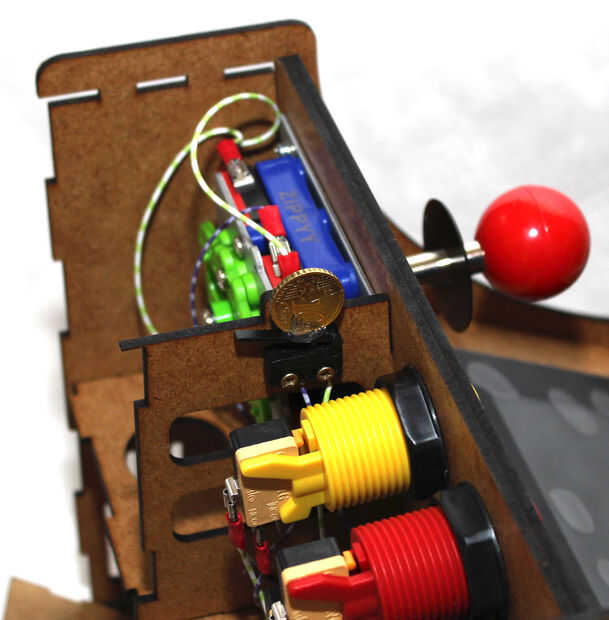

Ahora use la pistola de pegamento caliente para fijar la moneda al microinterruptor. Si compraste exactamente que usé, la moneda está en posición correcta cuando equilibra el interruptor por sí mismo. De lo contrario, asegúrese de pegar en una posición donde te caben por la ranura en el panel frontal.
¿Todo resuelto? Pegamento!

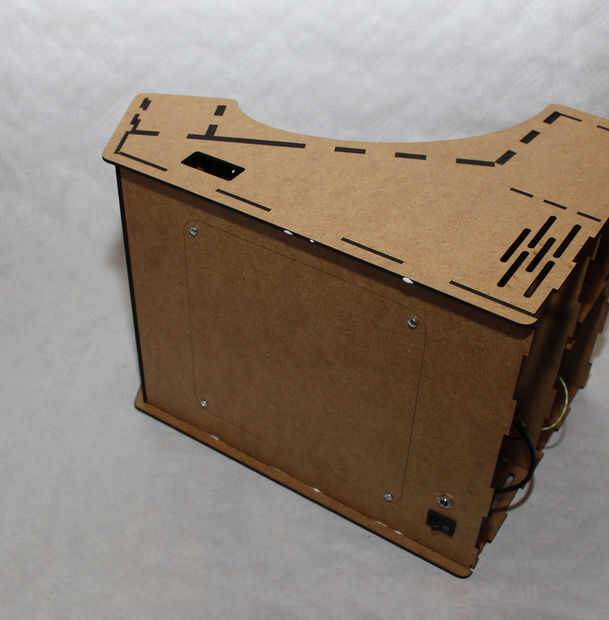

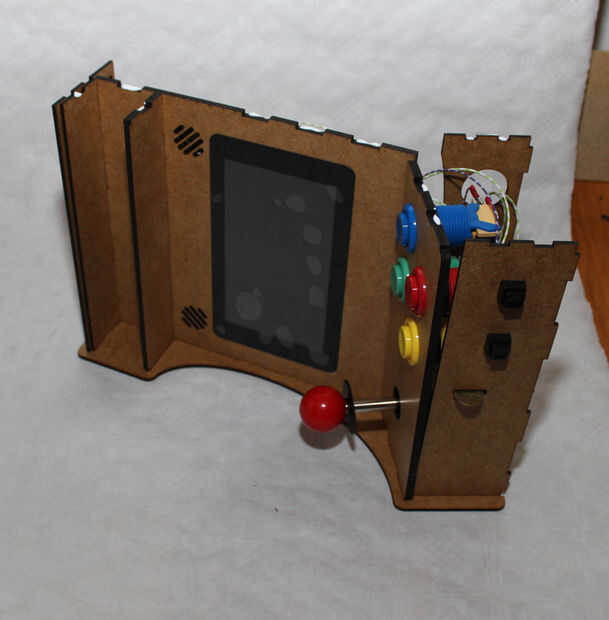

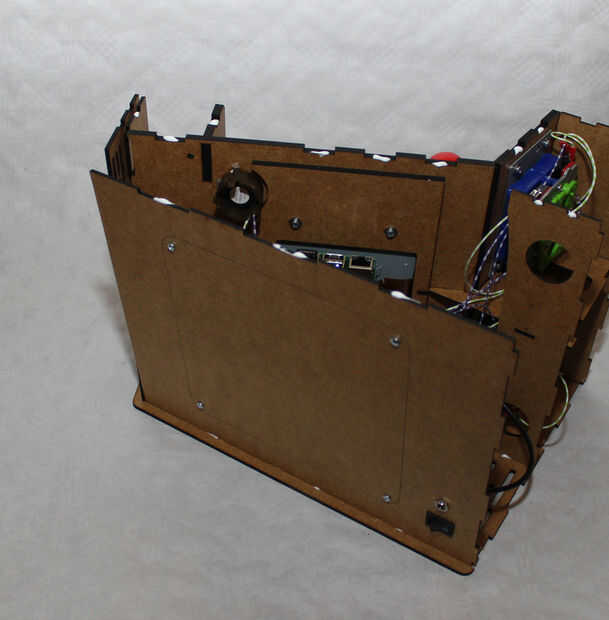

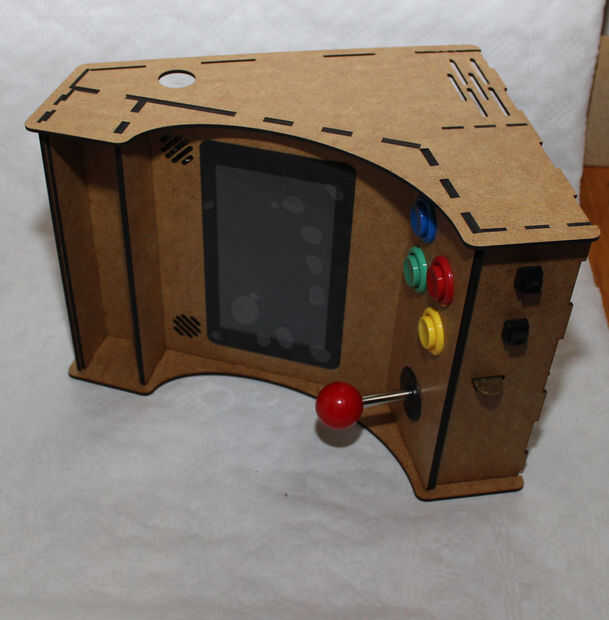

Juntar todo como se muestra en las fotos. Aplique pegamento en un lado, dale la vuelta y pegar el otro lado.
No se olvide el panel interno para mayor estabilidad.
Luego puedes poner unos libros pesados que aplique algo de presión mientras el pegamento seca.
