Paso 6: Rampas / unidades de Motor paso a paso de motores de paso a paso

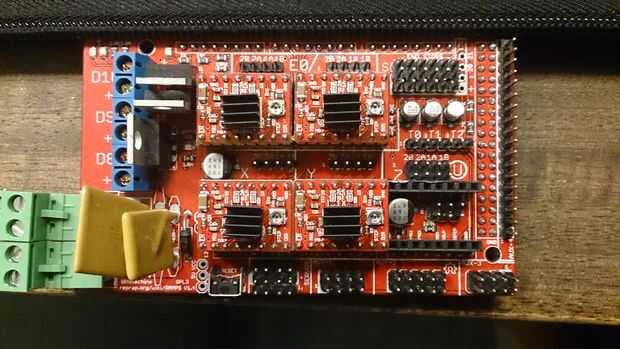

1. disipadores de calor para evitar que las unidades de sobrecalentamiento. Antes de colocar las unidades de motor paso a paso en el escudo de rampas, disipadores de calor deben colocarse en los discos con cinta adhesiva.

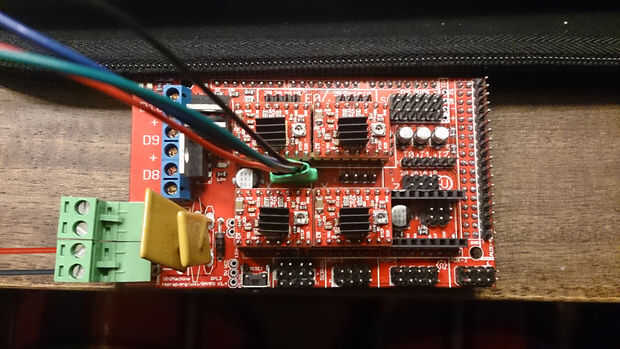

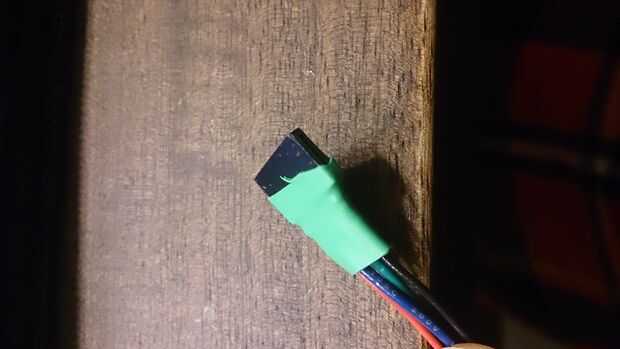

2. a fin de establecer una conexión limpia entre motores de pasos y rampas que pueden ajustarse fácilmente en el futuro, la soldadura de los cables hembra encabezados y cubierta con calor encogen. Después de soldar, conectar los cables a las rampas. Los cables de cada motor paso a paso están codificados por color rojo | azul | verde | negro y debe estar conectado a pins 2B | 2A | 1A | 1B respectivamente. El primer dígito indica el número del rotor dentro del motor paso a paso, y el segundo dígito indica polaridad (e.g. 2A sería "segundo rotor de paso a paso con la 'A' polaridad". La polaridad no está predefinida, que significa que puede ser mientras tanto A tener la misma polaridad).

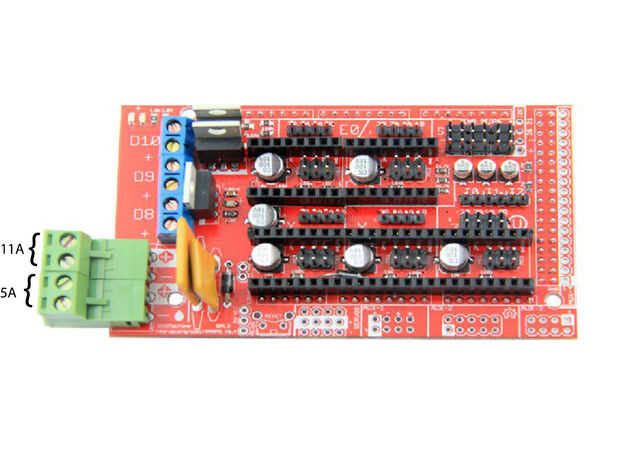

3. Conecte la alimentación externa a las rampas. En el lado izquierdo de las rampas, usted encontrará cuatro terminales de tornillo. Los terminales de tornillo de la parte inferior dos son para corriente de 5A, y dos superiores son para 11A actual. RAMPAS está diseñado para las impresoras 3D, así que el 11 es para el elemento de calefacción dentro de una impresora 3D. La terminal inferior del tornillo terminal conjunto es tierra, el terminal superior es positivo.
