Paso 6: montaje de estante y del piñón
Rack

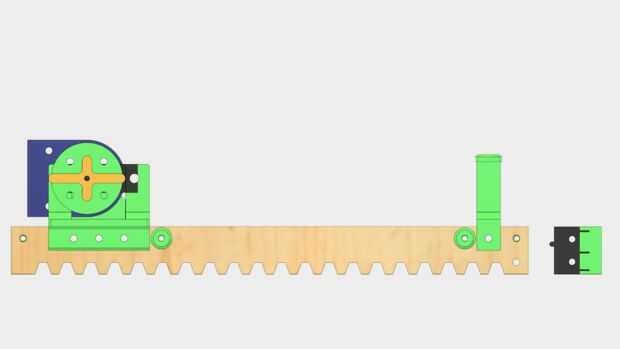

Un estante de madera solo actúa para el cepillo de dientes hacia el dispensador de pasta de la alimentación. La parrilla tiene tres piezas únicas 3D impreso para el montaje: un carro, reposacabezas y espaciadores.
Carro - el principal adaptador para montar el conjunto soporte al bastidor y se sujeta con tres tornillos 4-40. Un reposacabezas montajes más abajo de la parrilla del carro y sirve para reducir el estrés en servo base del titular cuando el soporte es plano.
Reposacabezas - reduce el esfuerzo servo base del titular cuando la Asamblea es acostado. El reposacabezas se fija mediante un tornillo solo 4-40.
Separadores - mantener la rejilla alineada en el centro de las placas del cuerpo. Los espaciadores son todos idénticos y Monte a la rejilla con un tornillo 4-40.
Piñón

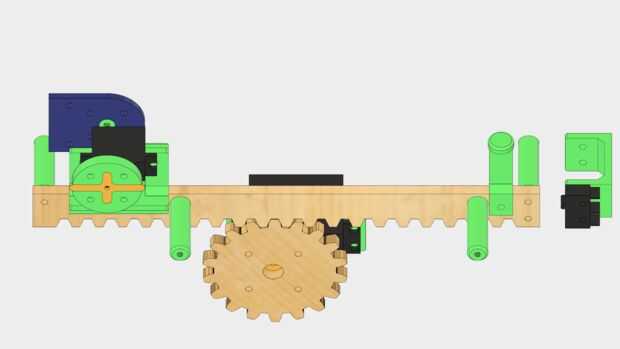

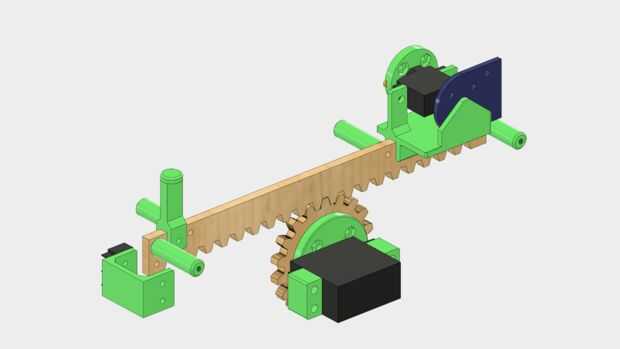

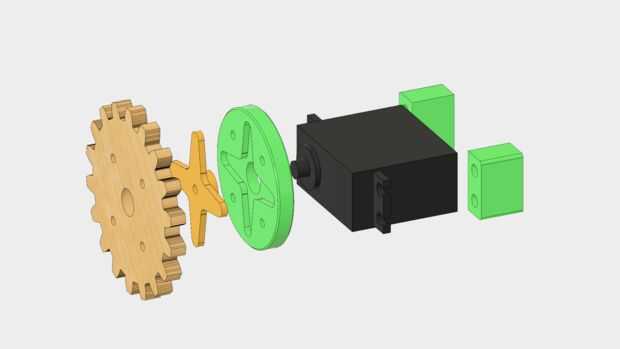

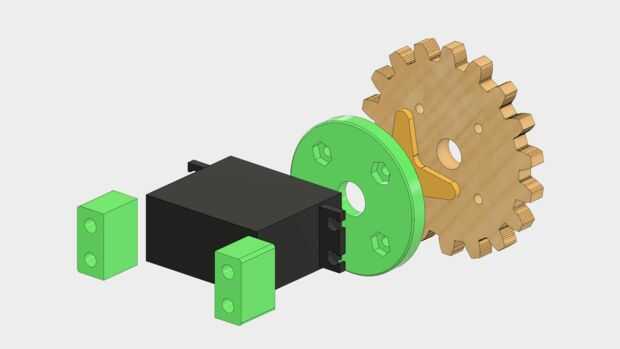

Un acoplamiento piñón se fija debajo de la parrilla. El piñón es también cortar de madera contrachapada de 1/4" y se monta en un servo de rotación continua estándar. El servo se debe espaciar un poco compensado de la placa base, por lo que tiene dos separadores rectangulares idénticos. El servo es conectado a la base con cuatro tornillos 8-32.
Interruptor
Un solo interruptor micro sirve para permitir la "reducción a cero" la rejilla a una posición conocida. El micro interruptor se monta en su separador con tornillos 2-dos 56 y el espaciador de sí mismo se monta en la placa base con dos tornillos 4-40.
