Marcador de madera con cortador laser (2 / 3 paso)

Paso 2: Configurar el documento

Las dos mejores aplicaciones para el cortador del laser son Adobe Illustrator y Corel Draw. Los pasos son relativamente lo mismo, pero he utilizado Illustrator.

1. crear un documento nuevo con la misma longitud y anchura que escogió usted pieza. (12 x 4 cm).

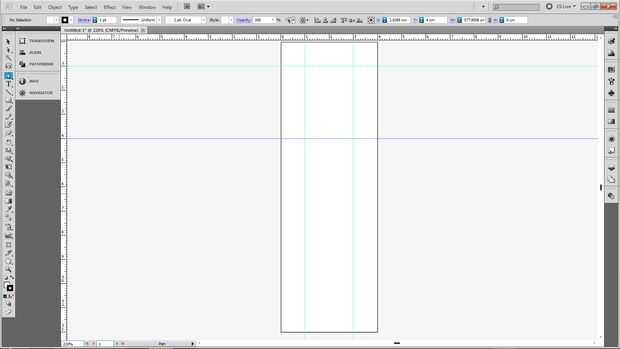

2. para asegurarse de que todo es preciso activar reglas "vista -> Reglas -> Mostrar reglas"
3. establecer directrices haciendo clic en la regla y arrastrando la línea a donde desea que el labio de su marcador que se encuentra (ver imagen de referencia).

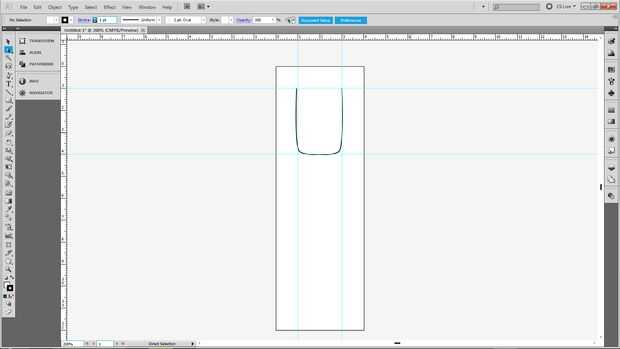

4. con la herramienta pluma, crear un labio mediante las líneas que se cruzan como una guía. Asegúrese de establecer el ancho de línea a línea (Corel draw) que es igual a 0,001 PT en Illustrator. Esto es importante para hacer un corte y no un etch.
5. ahora como usted desea, conectar ambos lados de la forma de U para crear espacio para la aleta mover. (véase el producto final en la foto)

Vea el paso
