Paso 4: El circuito de la soldadura
Tiempo para calentar el soldador, porque las cosas están a punto de caliente! Bueno, no del todo, pero usted consigue el punto.

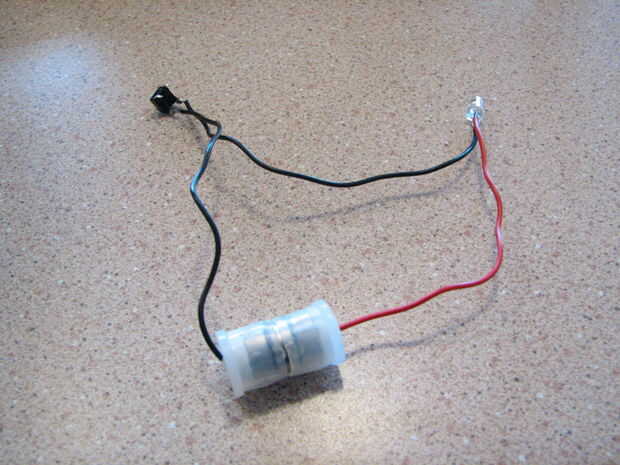

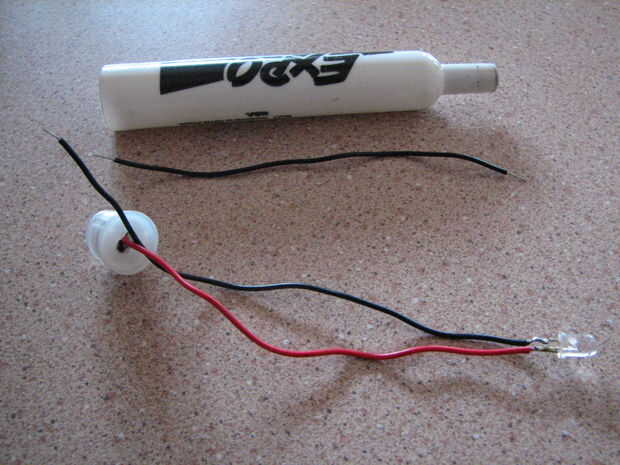

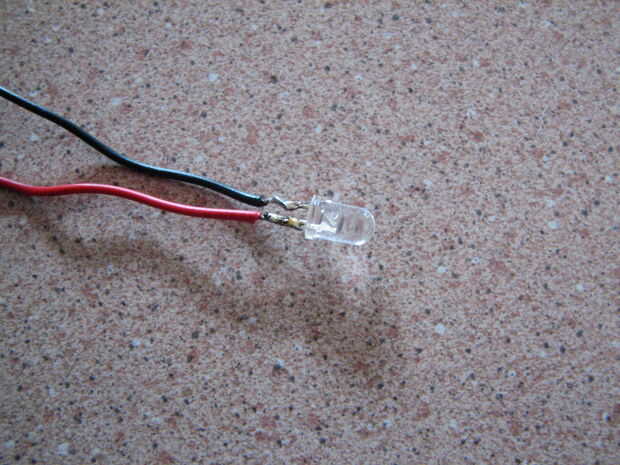

Para empezar, si no lo has hecho ya, cortar tres trozos de alambre todo acerca del mismo tamaño que el marcador sí mismo. Para mi circuito elegí dos negros y uno rojo, para ayudarme a saber donde van los diferentes conductores del LED. Empecé por soldar el cable positivo (rojo) y negativo (negro) de cables al LED. Consejo: para quienes podrían haber olvidado, el positivo en el LED es más larga, o si se cortan, el negativo llevar junto al lado plano. Para este proyecto había hecho mi propia de la célula titular de pulgar (a petición que podría hacer un instructivo de como hacer uno). Suelde el cable positivo del LED al borne positivo de la batería (o si eres experto en soldadura, a la derecha a la batería (peligroso aunque!)). A continuación, suelde el cable negativo del LED a uno de los cables en el interruptor, luego soldar otro cable del interruptor al borne negativo de la batería.
Y listo con el soldador! El botón y debe iluminar el LED, si no comprueba sus alambres y soldadura trabajos!
