Puede haber un montón de controladores de LED RGB por ahí, pero éste es un poco diferente, su versátil, pequeño, barato y es simple de controlar.

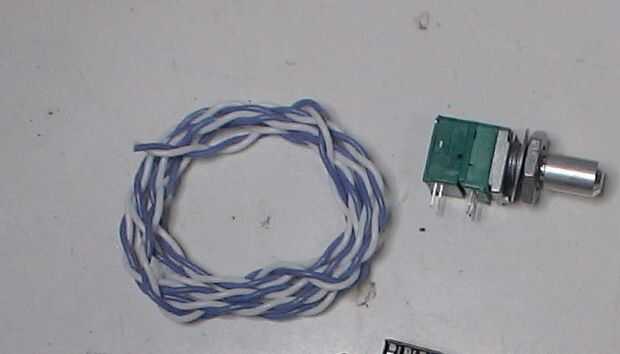

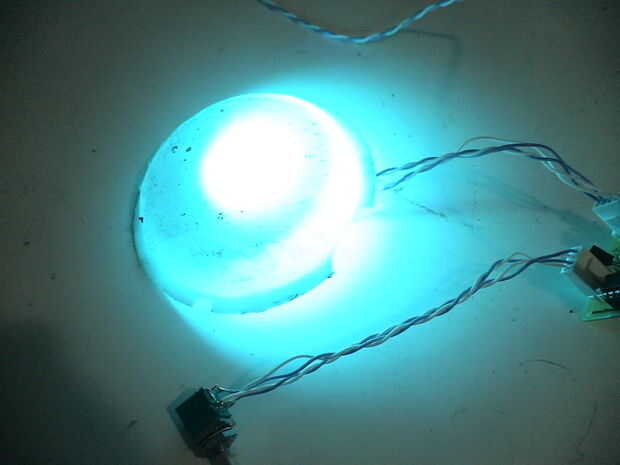

Un potenciómetro con interruptor incorporado se utiliza para los controles. Una pulsación rápida, cambia entre los modos select del color ciclismo y sólido color. Presiona en la esfera y la explotación, alterna un control de intensidad, para aumentar la intensidad o atenuar el LED. Presionando y sosteniendo otra vez, sale de control de intensidad. Ajustes se guardan al encenderse/apagarse.
Soporta solo color LED, ánodo común y cátodo común. Seleccionable mediante los cables de puente.

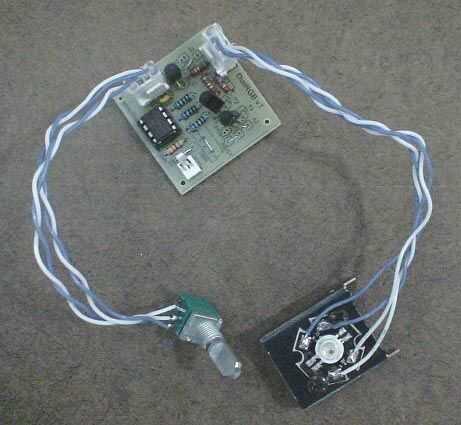

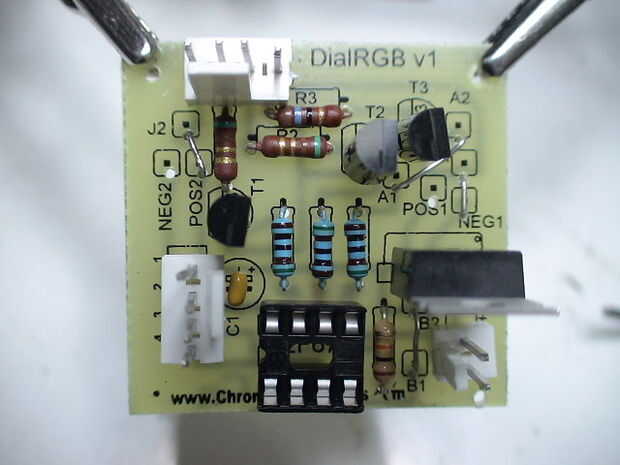

El PCB es para un solo 3 watt RGB LED, pero puede ser hecho fácilmente para alimentar una cadena de 12 voltios de LEDs en serie como cada canal de color no es más que el recomendado 2 vatios (aunque los transistores están clasificados para 2.5w) o 500 miliamp por canal de color. Correcta resistencia de R1, R2, R3 tendría que ser calculada y ser cambiado. Ir al paso 7 para vista.

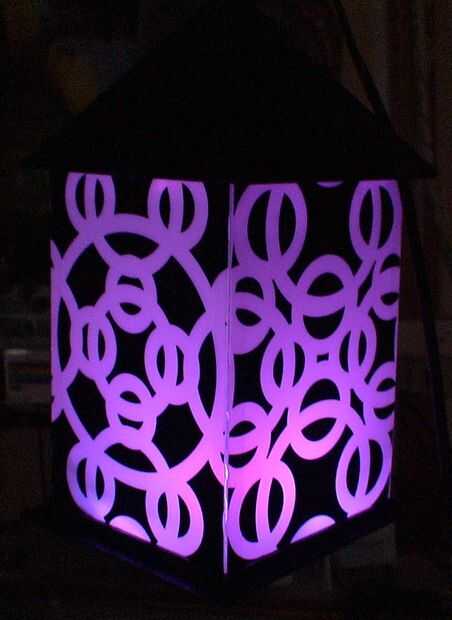

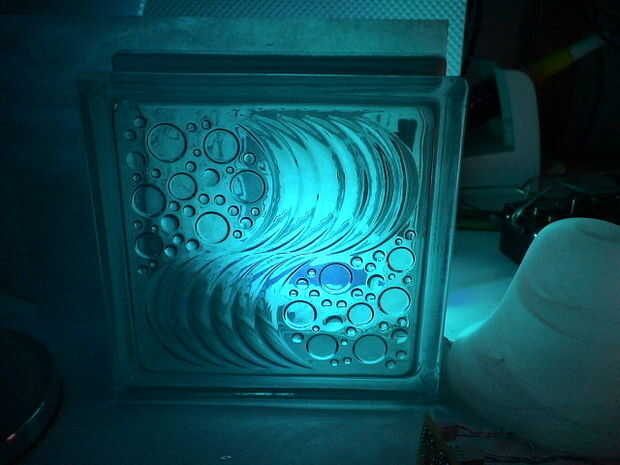

Este controlador es ideal para luces de ambiente, lámparas de ambiente, luces de la pantalla, caso luz para PC, incluso he hecho una versión de linterna que escurr las baterías 4D
Y por supuesto mejor de todo es gratis, con diseño de PCB, archivo HEX, esquemas están disponibles.
Mide 1,5 "x 1.5" x 1 "acabado.
Completo Kits incluyendo 3 Watt RGB LED, PWB, todas las piezas, interconexiones, cables, disipador de calor y grasa térmica. Se puede encontrar aquí

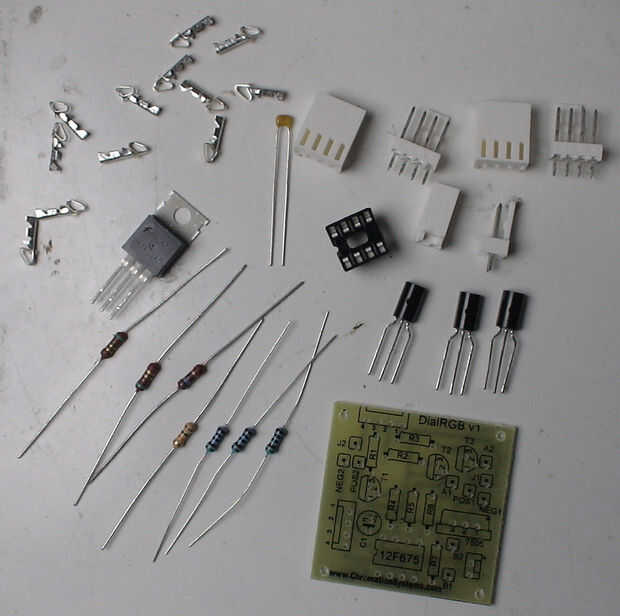

Todas las piezas que necesita. Sólo tiene un 5 voltios @ 700ma + fuente de alimentación.

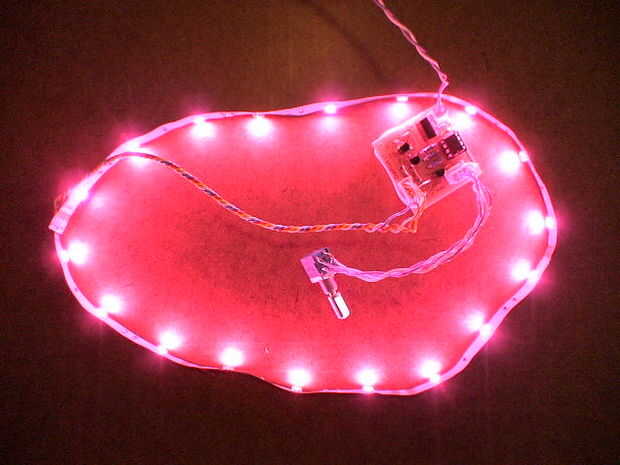

O conseguir un Kit completo con 0,5 metros o tira de LED RGB 12v con forro adhesivo. Selector RGB LED Driver Kit, completo, tira de luz RGB
Hay una Economía Kit y Kit básico disponible para este proyecto. Para un proyecto más barato. No encabezados, potenciómetro o LED, vea las descripciones.
Haz un PIC programado y PCB en un Combo Pack
ZIP que contiene HEX, disposición del PWB, esquemas y hoja de datos está por debajo de
Descargar el cuadrante RGB LED controlador v.1 hoja de datos
Actualización 15/02/12: Ha sido lanzada una nueva versión refinada. Se recomienda que los dispositivos se actualizan a este nuevo firmware. Quien ha comprado un kit, o programar PIC puede entrarme en contacto con para el precio especial en una nueva versión, o descargar el HEX desde el archivo ZIP y vuelva a programar.
Cambios v.1 v.2:
-Rapidez PWM
-Mejor atenuación hasta 50%
-Color seleccione ahora va rojo -> verde -> azul -> blanco (blanco añadido)
-Controles de usuario refinado
-Corrige varios errores
He incluido 2 versiones modificadas del firmware ambos uso GP5 como un segundo botón, se alterna la luz cuando se presiona el botón de encendido/apagado, la otra versión es la luz de encendido/apagado dependiendo del estado del GP5, diseñado para trabajar con un sensor de toque QT113. Consulte el archivo Léame para obtener más información.
=== NOTA ===
Este Instructable asumirá que está siendo montado el kit con 3 vatios LED RGB.
Si no está utilizando un 3 vatios LED RGB, R1, R2, R3 será probar diferentes valores
led.linear1.org/1led.wiz a encontrar la correcta resistencia valores le debe utilizar, o mandame un PM, le ayudará hacia fuera. Elegir valores de resistencia incorrecta puede causar daños.
El autor de este Instructable puede no se hace responsable de cualquier daño o pérdida personal en todas formas resultantes de la información en este Instructable. usar bajo su propio riesgo.
Ánodo común - plomo común va a V +

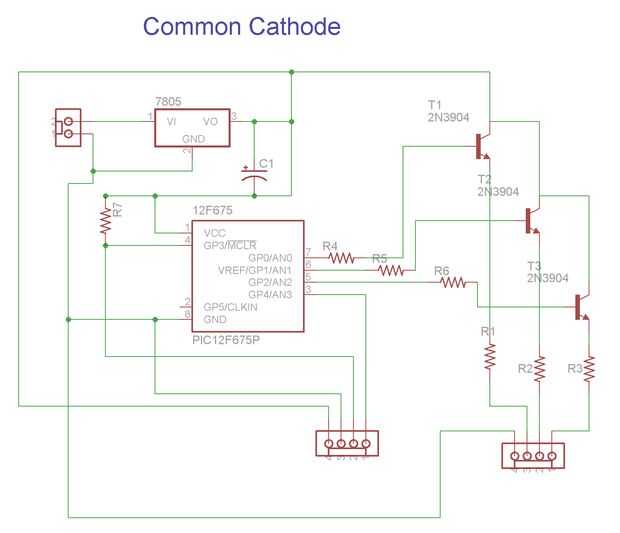

Cátodo común - plomo común va a V-(gnd)
