Paso 3: Transistores y cabeceras

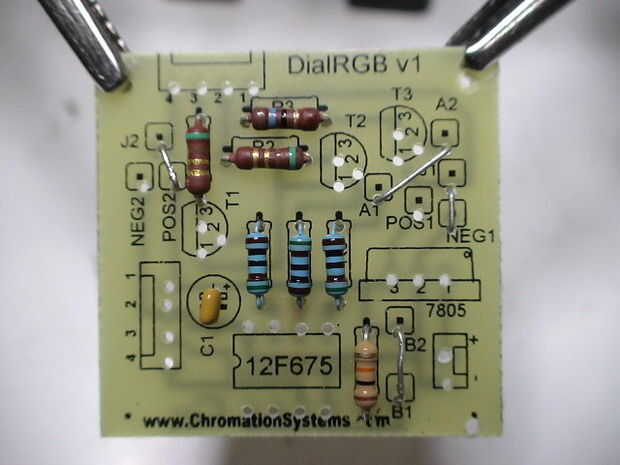

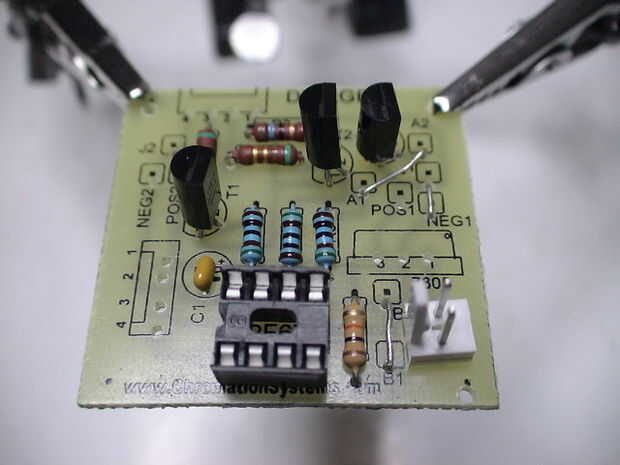

Ahora que se colocan los puentes, resistencias y condensador. Es el momento para el socket de la IC.

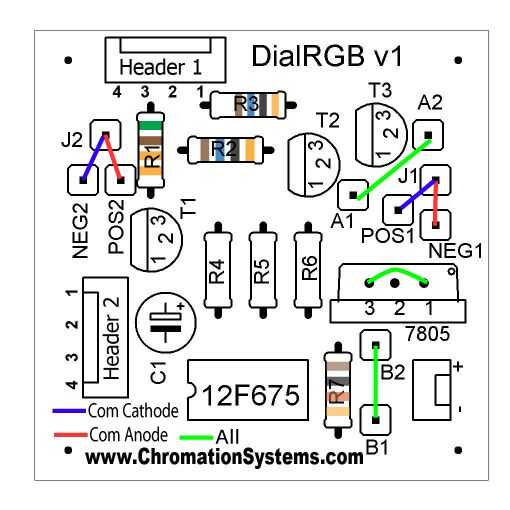

El zócalo tiene una muesca que se coloca según lo representado en la ilustración de la parte superior en la PCB, o hay abajo de la imagen de referencia.

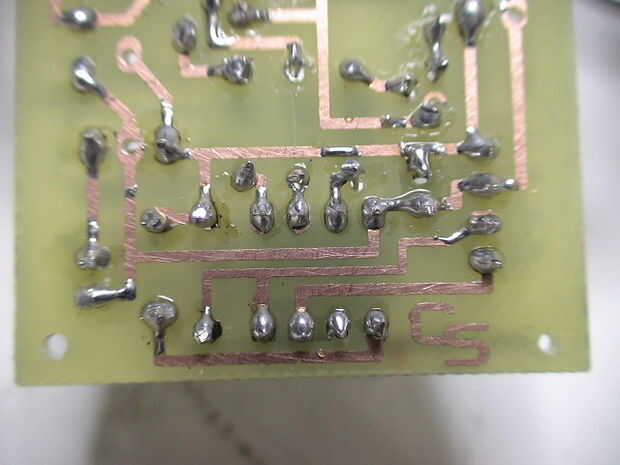

Al soldar, asegurarse de que no hay puentes de soldadura a otros pines, recomiendo comprobar con un medidor de continuidad (voltímetro) para estar seguro si algunos cojines parecen estar tocando.

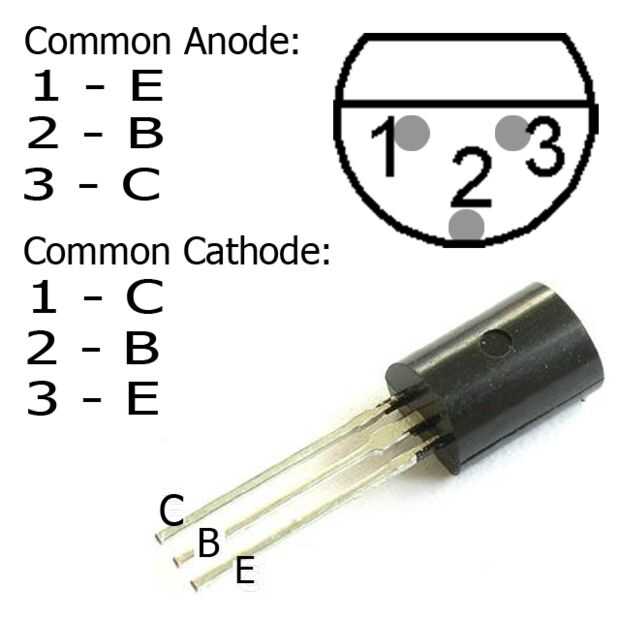

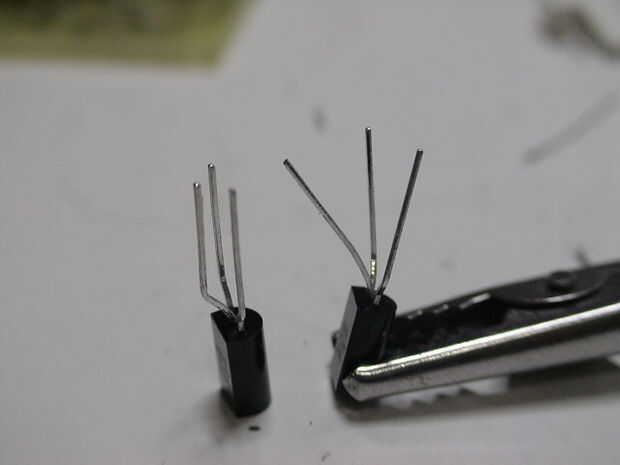

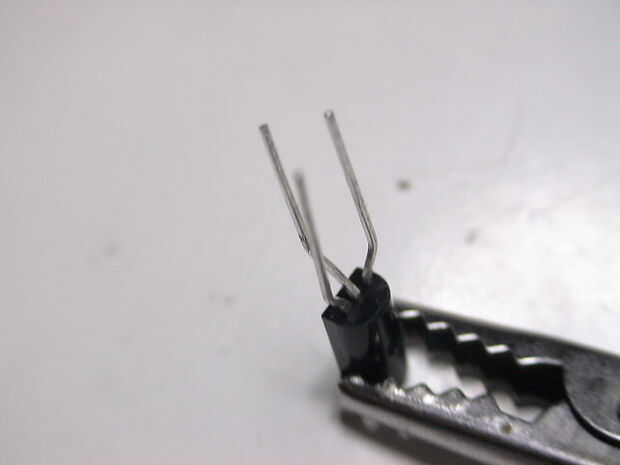

La posición de los transistores se basa en si el LED que se utilizará es ánodo común o cátodo

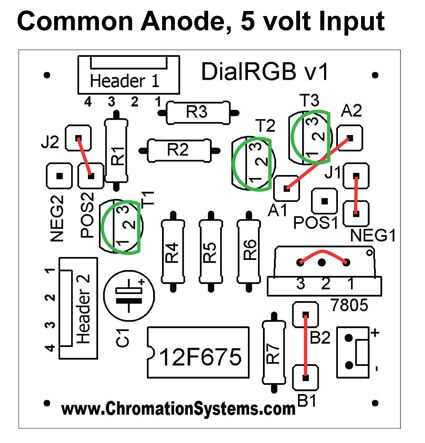

Para ánodo común (estrella, Tsu uno si montarle el Kitde 3 vatios)
-Los transistores se colocan atrás de la ilustración superior. Ver imagen de abajo

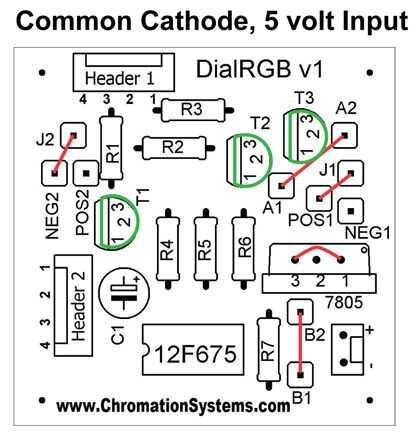

De cátodo común
-Los transistores se colocan según lo representado en la ilustración superior.
El kit completo con 3 vatios LED RGB no debe usar un regulador de voltaje 7805. Debe utilizarse una entrada de 5 voltios. Y los pads de soldadura para el 7805 se saltó y llena.
-Pin 1 y 3 son saltó (los orificios exteriores 2 de los 3) y pad de soldadura del agujero se rellena con soldadura.
Si está utilizando interconexiones o ha adquirido el Kit completo.
-Soldadura en el perno de 2 x 4 cabezales de cierre, pueden ir en cualquiera de los dos trabajos de forma mejor.
-Instale el pasador 2 jefe de cierre, teniendo en cuenta la polaridad.
Si no está utilizando interconexiones
Sólo se soldar el cable directamente en los orificios y
Saltar el siguiente paso
