Paso 5: LED y Potetiometer
El LED de 3 vatios es un poco complicada soldar desde sus acoplados a un disipador térmico. Pero si usted ha comprado un kit, el LED viene ya estañado, que hace mucho más fácil.
El LED viene montado en el disipador de calor no es suficiente para un funcionamiento prolongado. Por lo que debe fijarse más grande. Los kits vienen con un disipador de calor de aluminio negro con aletas. Las aletas se pueden doblar fácilmente a atado a algo.
También se utilizo 3/4 tiras de aluminio, en una ferretería.

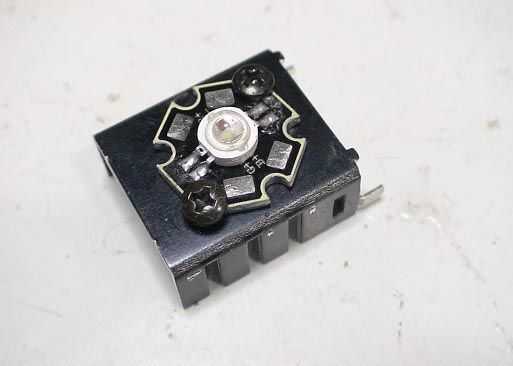

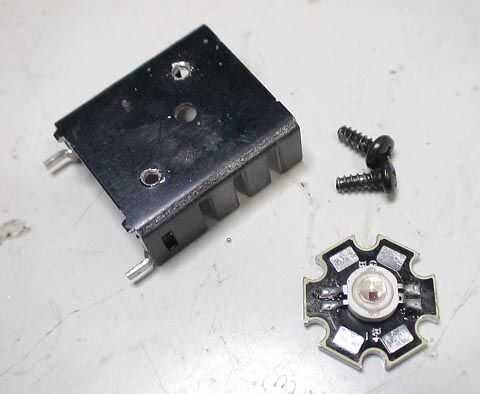

Su seguro montar el LED star al disipador térmico antes de soldar:
-Poner un tornillo más de lo que en 1 de los agujeros.
-Aplique una gota o 2 de compuesto térmico a la parte inferior el LED
-Alinee el LED con el tornillo y el otro agujero y apriete ambos tornillos apretado.
-Limpie cualquier compuesto que rezumaba hacia fuera.
Tomar una sola caja, con sus 4 cables y tira un 1/8 de aislamiento. Cantidad mínima tira de alambre, como el disipador de calor es el conductor y expuesta puede corta alambre. Luego el cable de la lata.
Ahora haz tu soldador muy caliente, que he encontrado que es fácil a cerca de 500 F.
Tienes que trabajar rápido, no sujete la plancha en el LED más tiempo del necesario.
Con la almohadilla de alambre y soldadura ya estañada, debería ser bastante fácil.

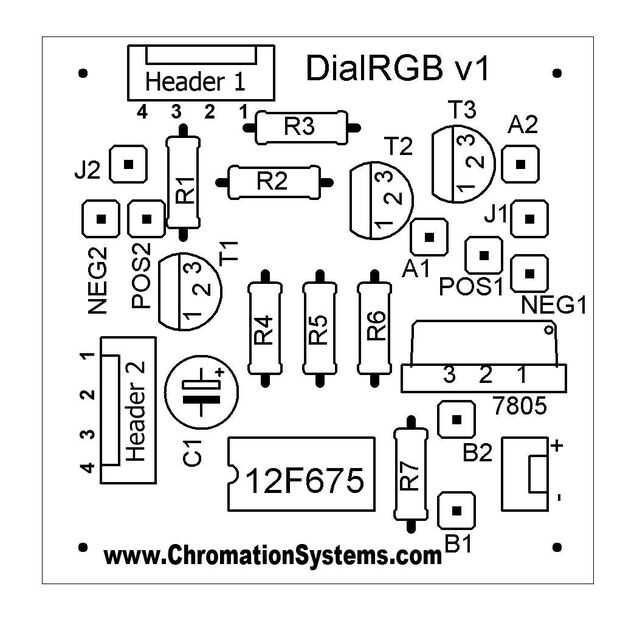

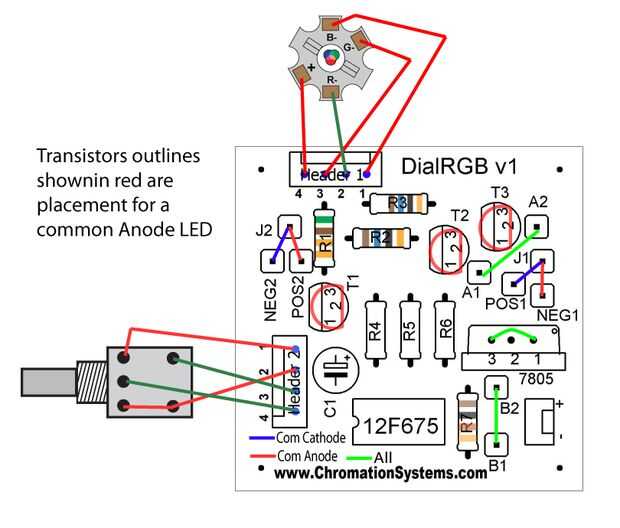

Siga el pinout para encabezado 1 hace referencia a la disposición de la parte abajo.
Deje que el LED se enfríe entre los cojines de la soldadura para asegurar que no se produzcan deterioros.
Compruebe para no asegurarse de que ninguna soldadura almohadillas o cables toquen el lado de los disipadores de calor o tornillos. Una gota de pegamento/silicona caliente cuando está todo hecho ayudará a mantener los cables fuera del camino.

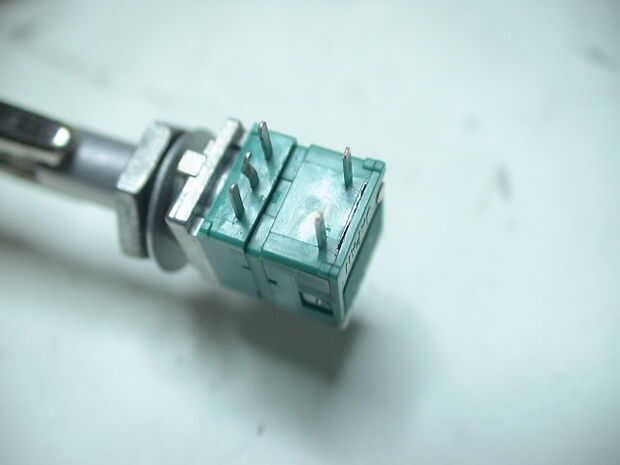

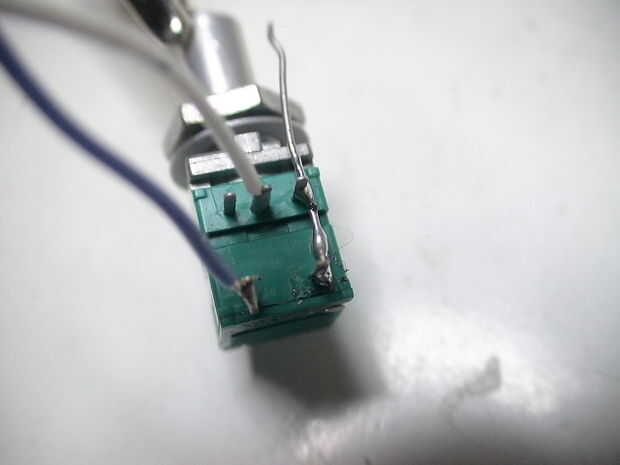

El potenciómetro de la soldadura y cambie como en la foto. (Encabezado 2)
Encabezado 1
4 - LED Voltaje, Pos o Neg, +
3 - el LED verde, G-
2 - LED rojo, R-
1 - LED azul, B-
Cabecera 2
4 - pot centro Tap
3 - interruptor de un lado,
2 - negativa, polos contactos 2 el interruptor de potenciómetro
1 - positivo
