Paso 7: Opcional: 7-12 voltios entrada diagramas
Si el voltaje LED deseado es mayor que 5 v, 12v a más. Algunas cosas necesitan ser cambiadas.
-Un 7805 debe instalarse como en la imagen.

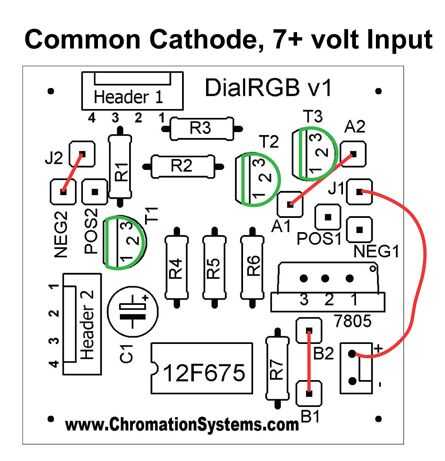

-Un puente debe corrió desde la entrada de voltaje hasta el puente correcto. Consulte los diagramas de abajo.
-Asegúrese de que R1, R2 y R3 se cambió a sus valores correctos o saltado.
Si usted está usando secciones de Tira de luz RGB de la tienda:

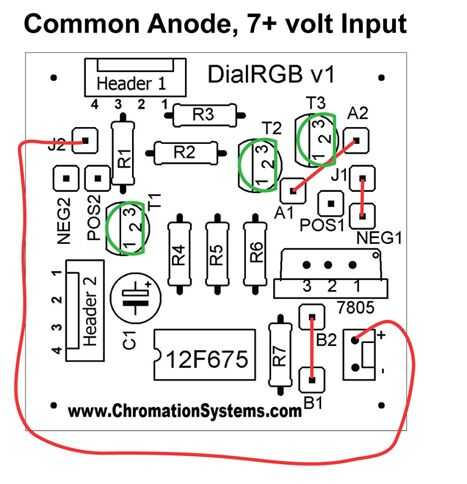

La banda tiene sus propias resistencias, para que R1, R2 y R3 tienen que conectar unos 18-22 calibre cable trenzado sólido. Y siga el diagrama de ánodo común a continuación.
