Marcar y llamar (16 / 20 paso)

Paso 16: Conectar controlador paso a paso

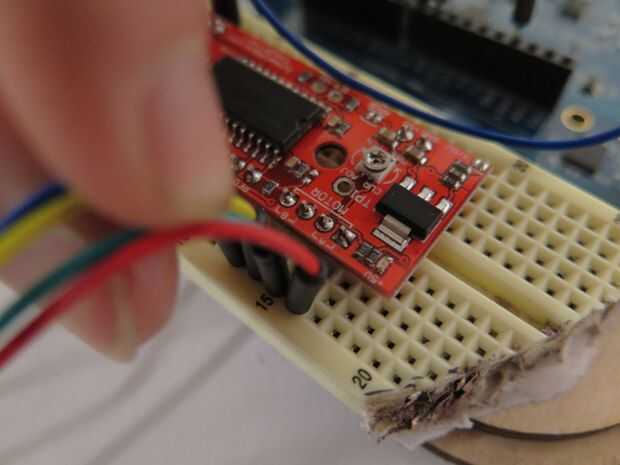

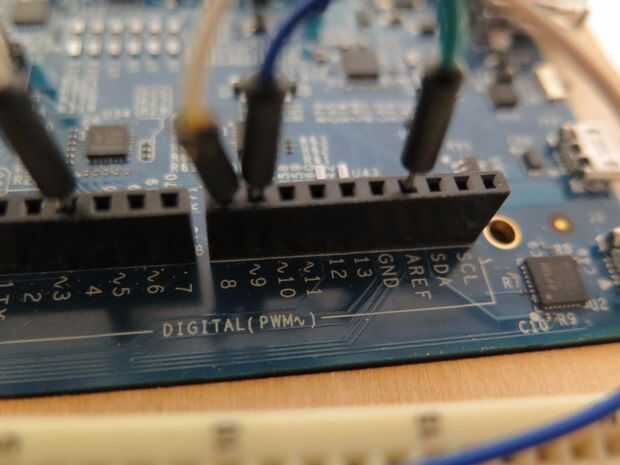

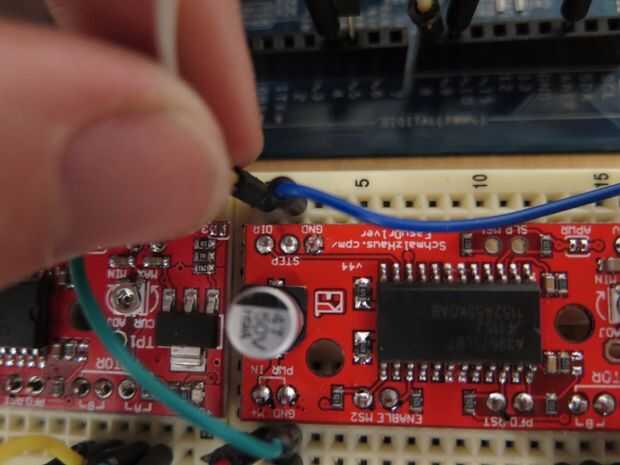

Inserte el controlador de motor paso a paso grande fácil de la placa y conecte dos cables a la tierra pines Dir y paso en la Junta. Luego conecte el extremo opuesto de los cables a los pines 8 y 9 o la placa de Arduino Edison breakout. A continuación te quieres conectar los 4 cables que salen del motor paso a paso en los 4 pernos en la junta grande fácil.

Hay una ligera pega aquí, tienes que conectar los pares derecha o los alambres a la Junta. Para comprobar qué pares van de la mano debe tomar un multímetro y cambie al modo de resistencia. Son los dos cables con la menor resistencia.

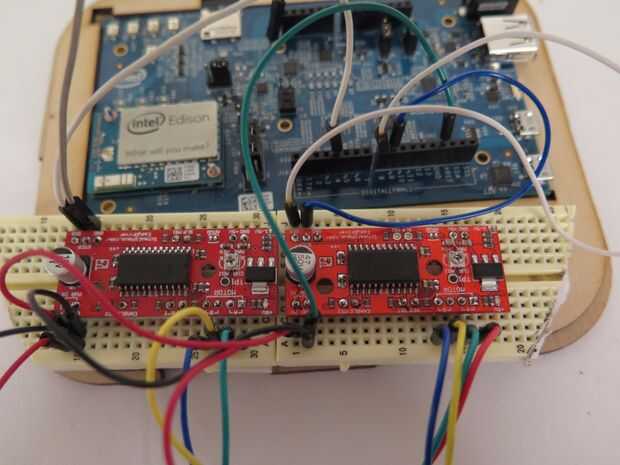

Por último, asegúrese de que su tierra están conectados y duplicar el cableado para la otra tabla, así que tienes dos controladores de motor paso a paso. Yo 4 y 5 para lo otros Dir y salidas de paso.
