Paso 11: La electrónica
El circuito sí mismo es bastante básico. Hay dos mitades, una para la luz blanca posterior y para la capa de mensaje subliminal en rojo.
En la capa de fondo, el IC del sensor capacitivo, tras la detección de un toque envía un nivel lógico "alto" de su pin de salida. Esa señal es enviada a un flip-flop tipo D, que se configura como un conmutador digital por flancos (junto con la ayuda de un inversor). En cada pulso del sensor IC, alterna de salida del flip-flop y cierres en ese estado. Esa señal va a un nivel de lógica MOSFET que se utiliza para controlar la corriente a los LEDs.
El mensaje subliminal la mitad es mucho más simple. El sensor capacitivo se conecta directamente a lo MOSFET, para que los LEDs de luz sólo cuando se detecta un toque.
También en el tablero es un limitador de voltaje pequeño, que convierte la entrada de 12V a 5V para el sensor capacitivo y el flip-flop para operar.

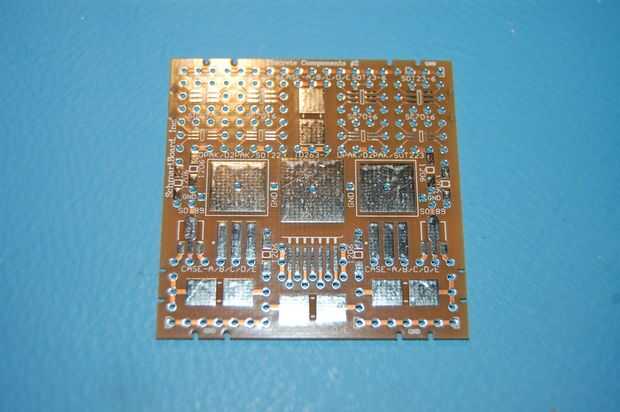

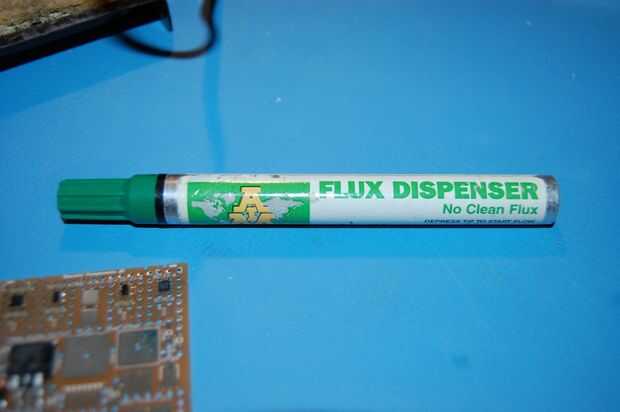

Por desgracia el sensor capacitivo solamente está disponible como un paquete de montaje en superficie WSON aficionados hostiles. Sabía que yo no tendría tiempo para hacer un PCB, usé un tablero de prototipo poco conveniente de SchmartBoard. Tiene almohadillas compatibles con el paquete WSON, así como numerosos otros tipos de paquetes. Simplemente elegí componentes que cabrían en los diseños de teclado disponibles en el tablero.
