Paso 12: Montaje de la electrónica

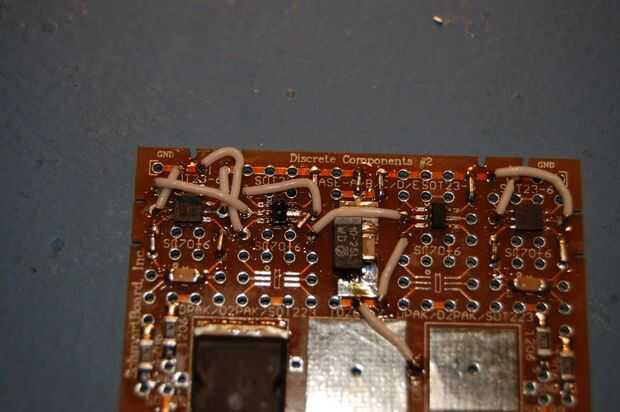

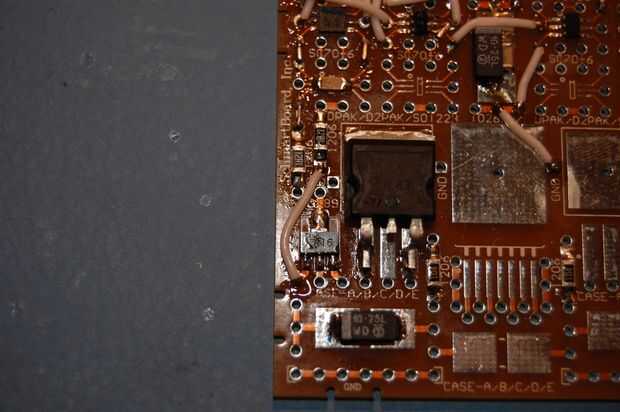

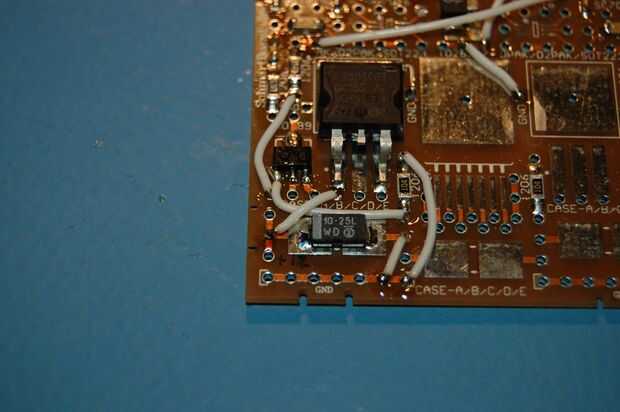

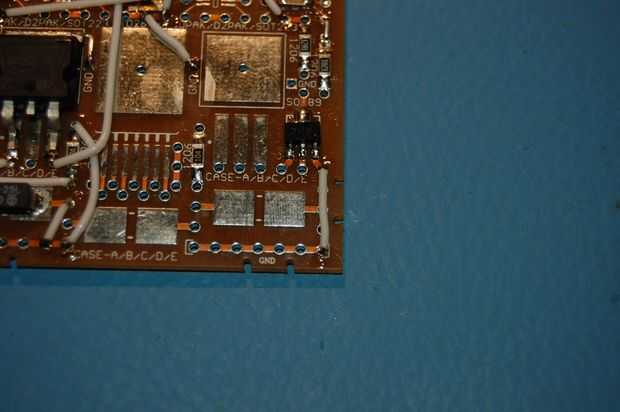

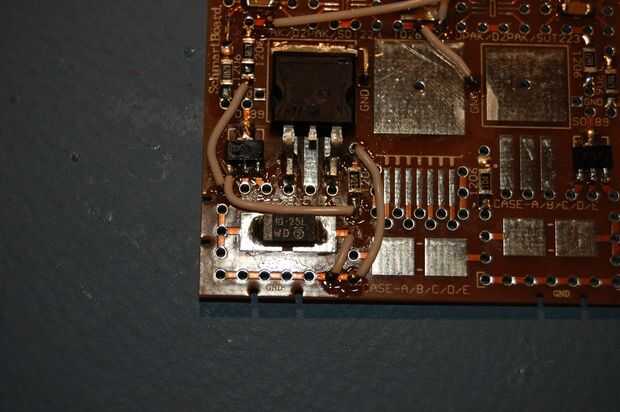

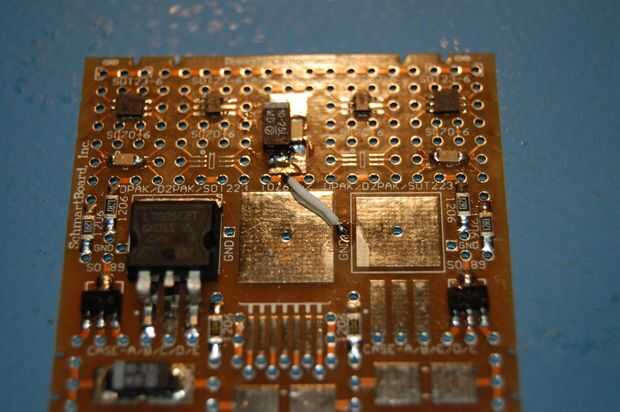

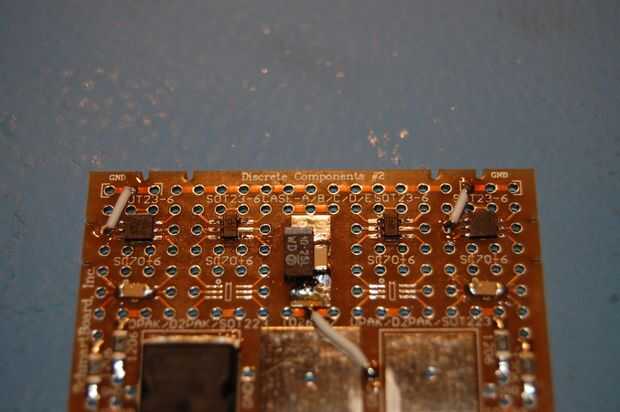

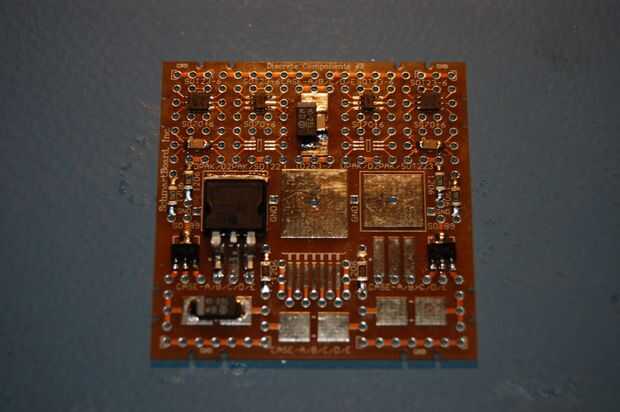

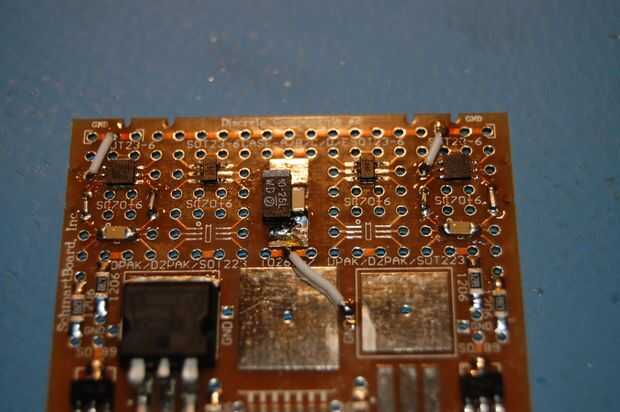

Comience con los condensadores de montaje superficial y resistencias - son los más fáciles de soldar y son buenas prácticas si no has hecho el montaje en superficie para soldar en un tiempo (o en todos). Hacer el limitador de voltaje DPAK, seguido por el ligeramente más pequeño paquete SO-89 MOSFETs. Luego hacer el SOT23-5 flip-flop y los inversores y finalmente los sensores capacitivos.

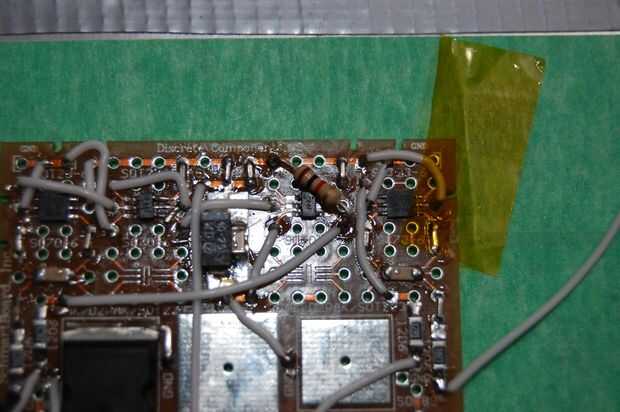

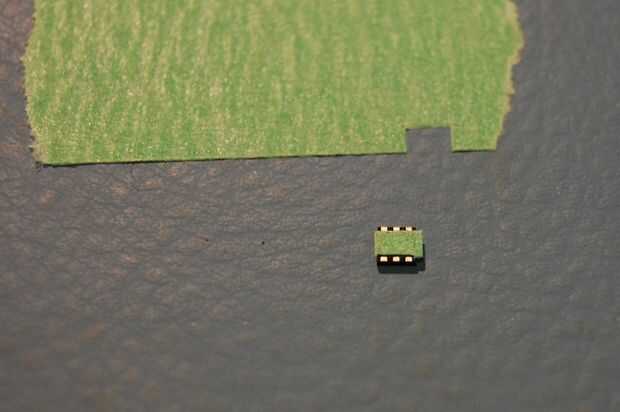

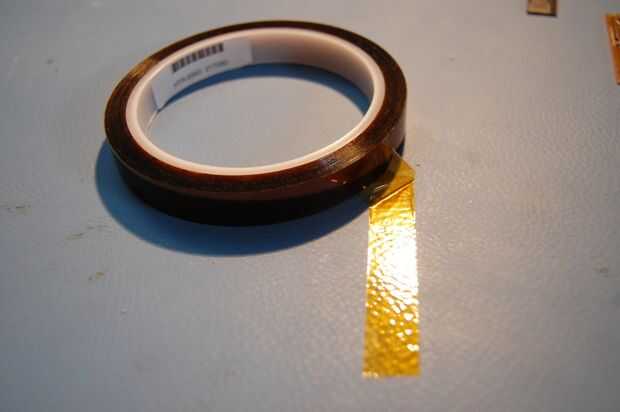

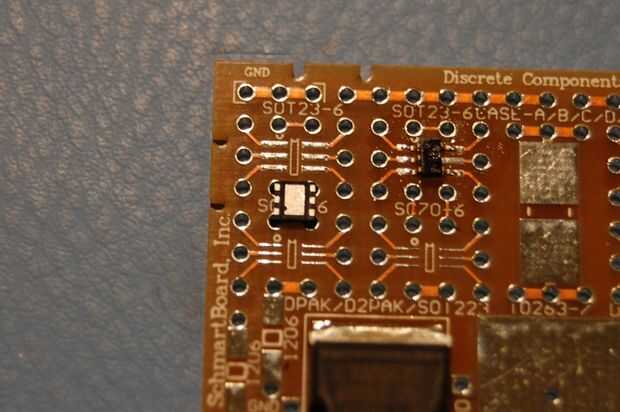

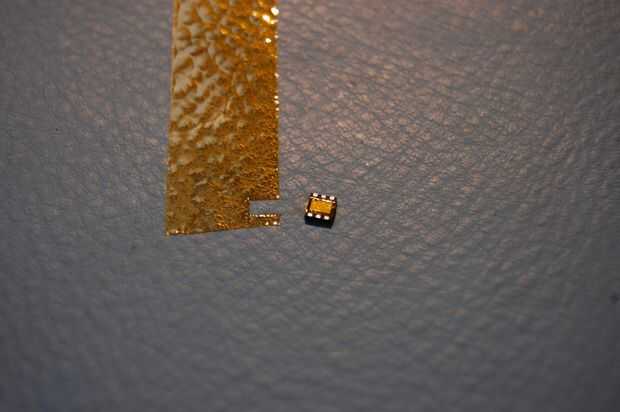

Una nota especial sobre el sensor capacitivo IC. Mientras que estas piezas son compatibles con el espaciado del perno del dispositivo SOT23, tienen una lengüeta de tierra en la parte inferior que debe ser aislada o puede corta hacia fuera a los pernos. Si tienes alguna, cortar un pequeño rectángulo de Kapton cinta y pegarlo en la parte inferior para cubrir la ficha de tierra de otra manera, usar alguna cinta de enmascarar.

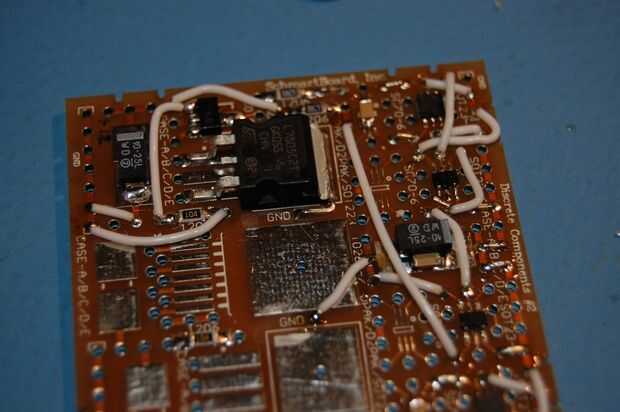

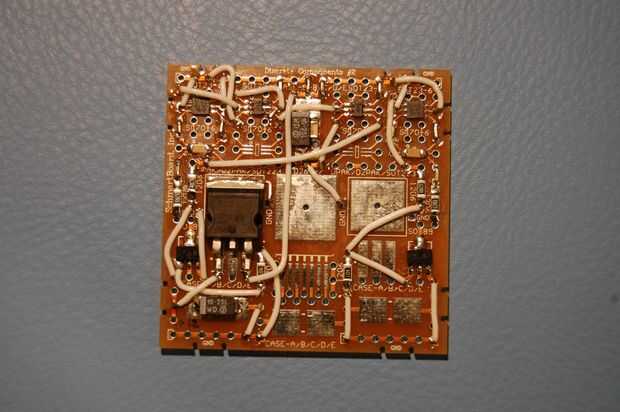

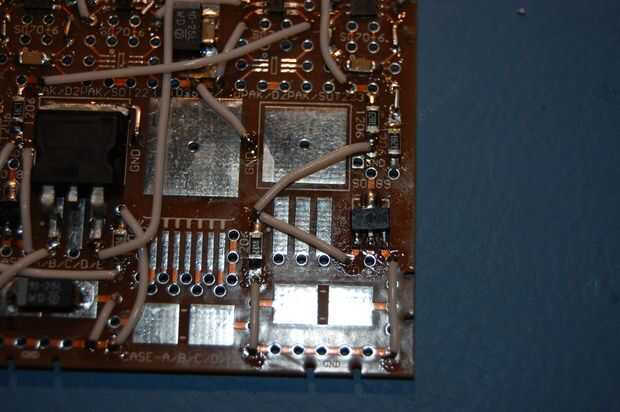

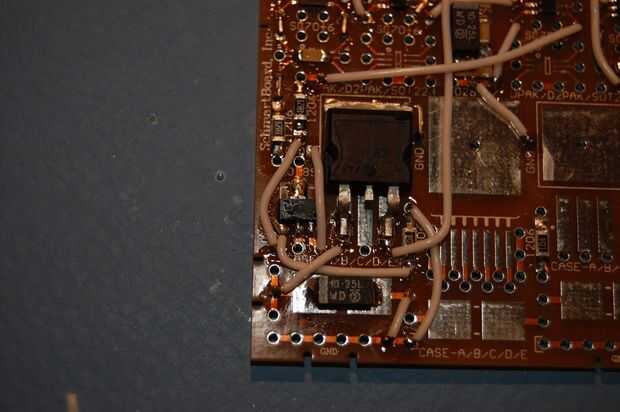

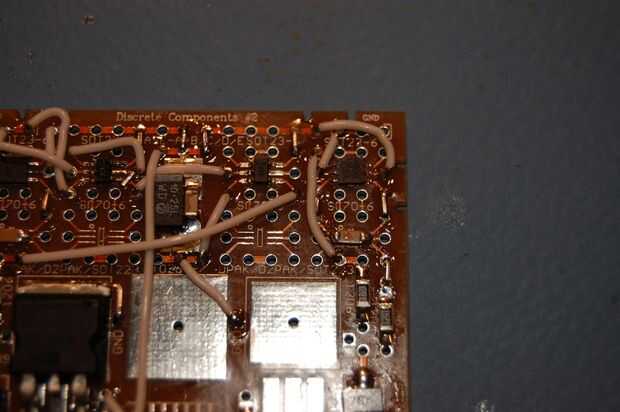

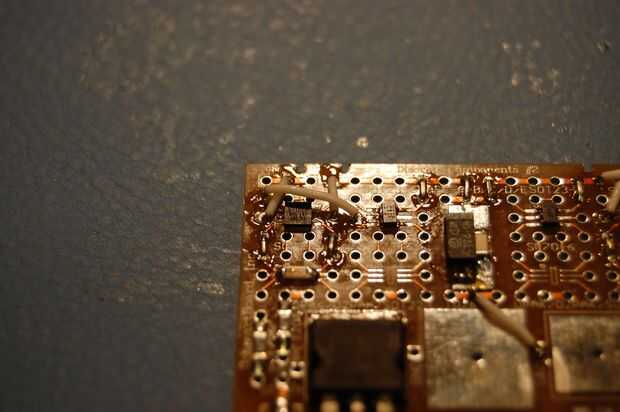

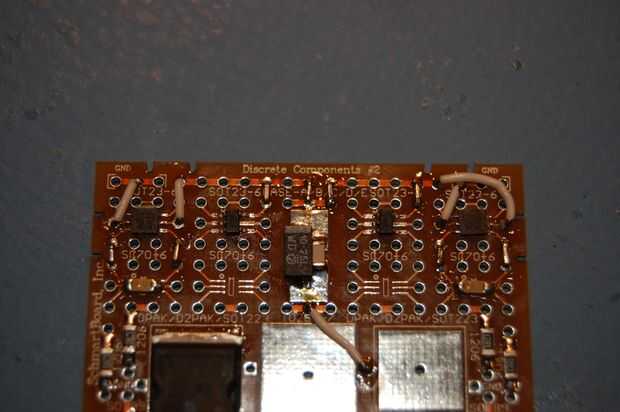

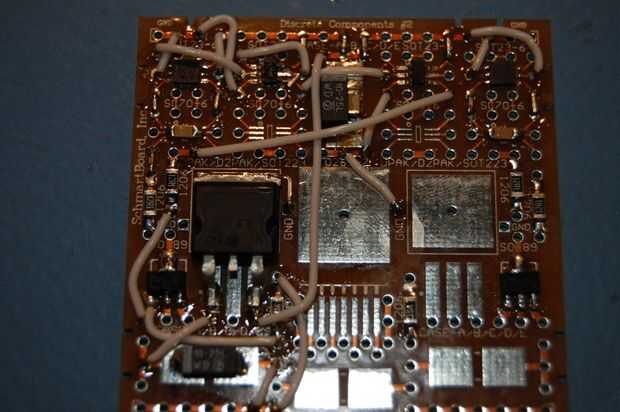

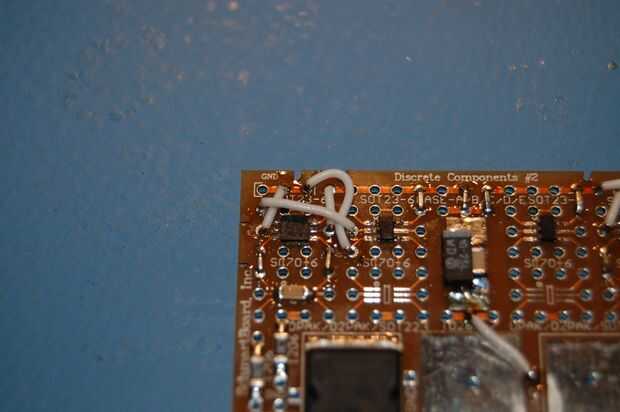

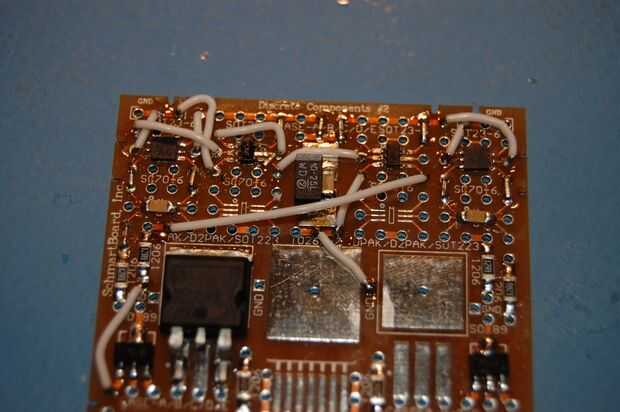

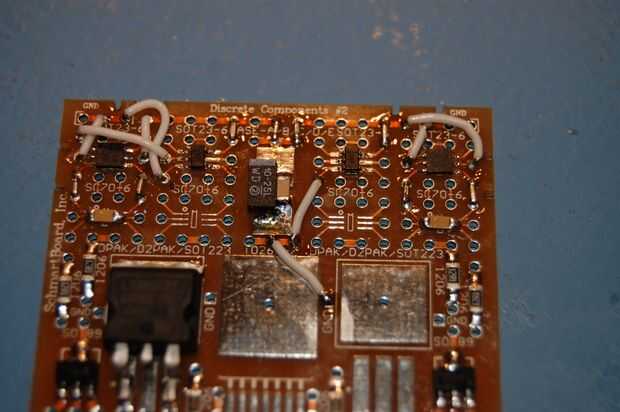

Terminar haciendo la punto a punto de cableado, según sea necesario. Aquí es donde el esquema realmente ayuda a - siga cuidadosamente y usted debe estar bien.

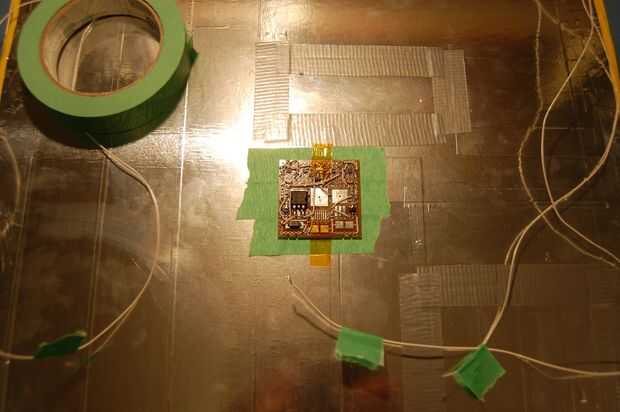

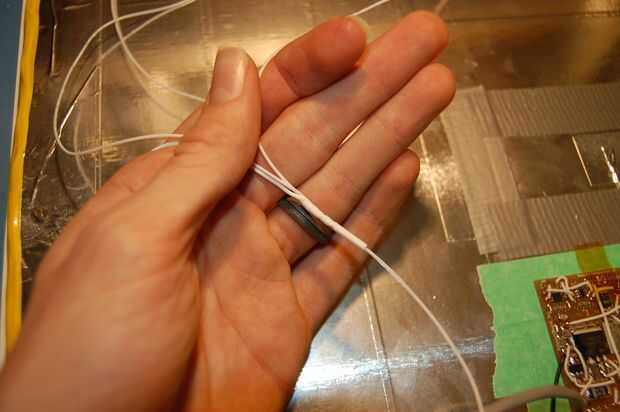

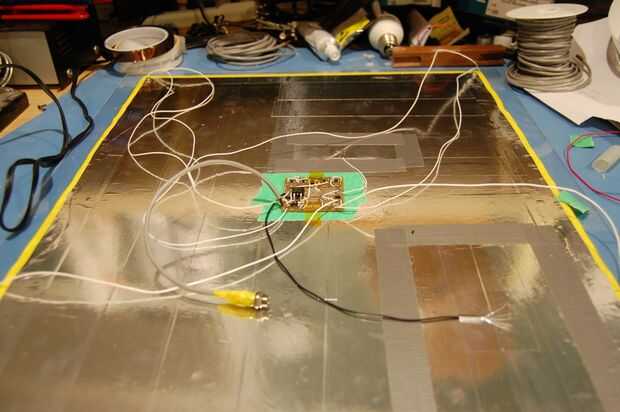

Coloque la Junta en la parte posterior del cartel y decidir cómo vas a correr los cables de los LEDs y electrodos. Cuando estés satisfecho, cortar los cables que llegar desde la Junta a los electrodos y un extremo en la placa de la soldadura. Luego cortar y soldar los cables que van a los LEDs.

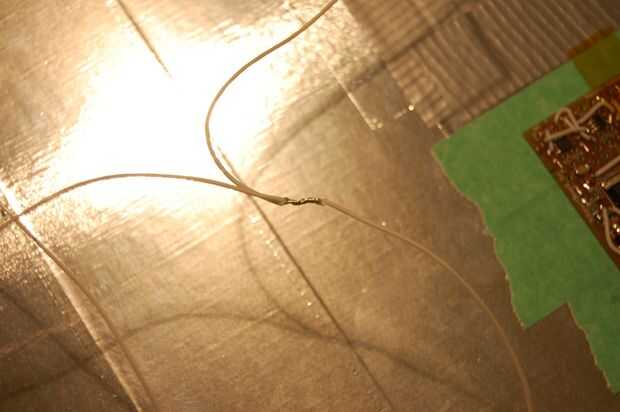

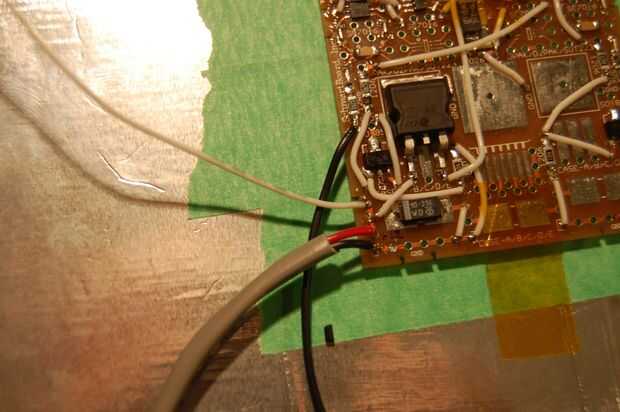

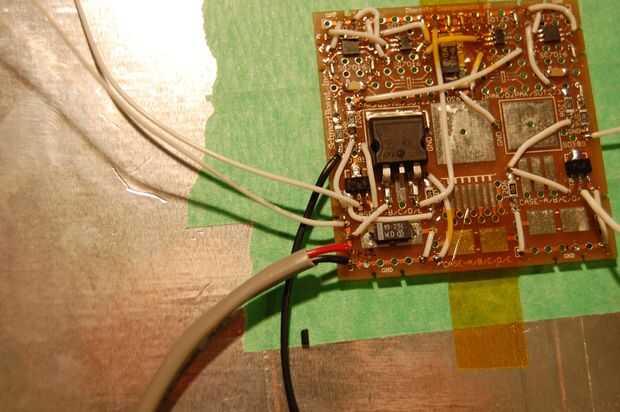

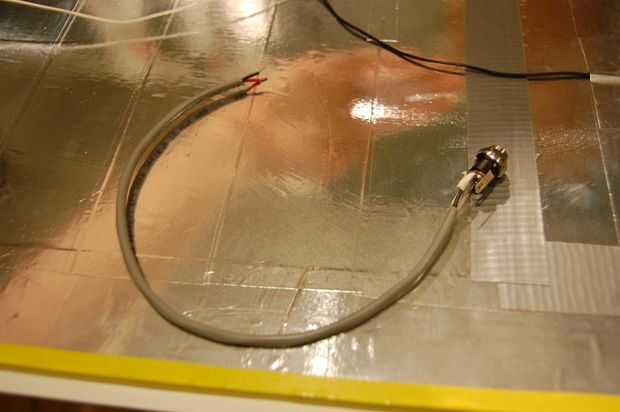

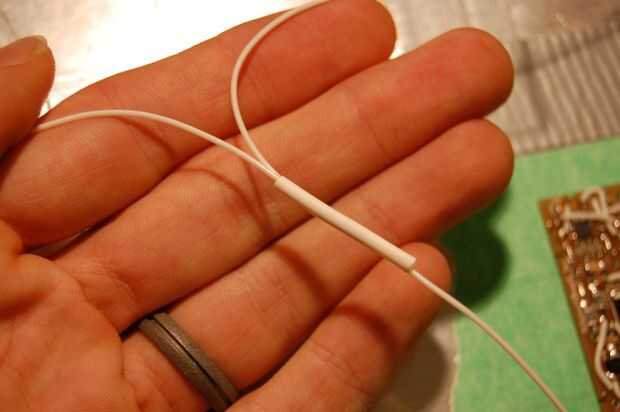

Por último, cortar un par de cables y conectar entre el tablero y el conector de alimentación. Aislar a la toma de corriente con termorretráctil o cinta de electricista.
