Marco de cartel con pantalla táctil iluminada con mensaje Subliminal! (14 / 16 paso)

Paso 14: pruebas

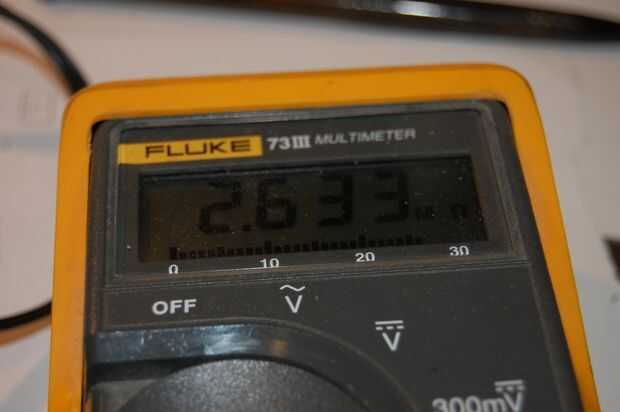

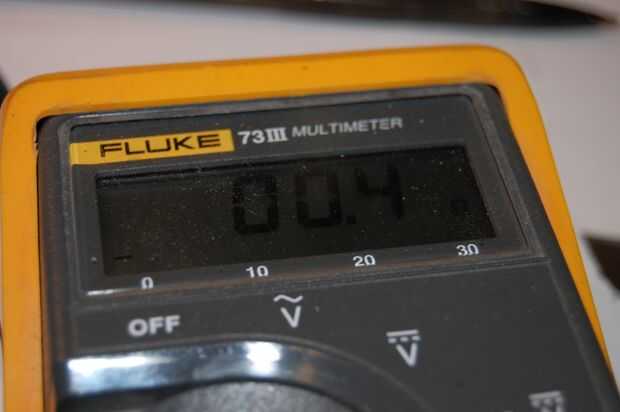

Antes de enchufar cualquier cosa en, hacer una comprobación más con un multímetro para buscar cortocircuitos y conexiones adecuadas. Utilizando el esquema como guía, prueba entre tantos puntos como sea posible para asegurar que todo está cableado correctamente. Asegúrese de que los cables del sensor de electrodo no se pone en cortocircuito para nada. Lo más importante, asegúrese de que no hay cortos de potencia a tierra en ambos el + 12V y + 5V líneas.

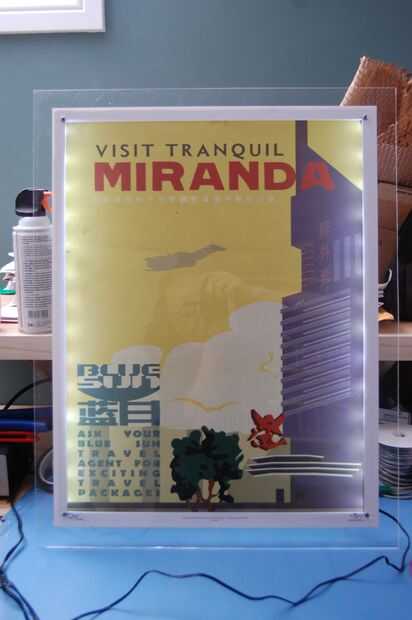

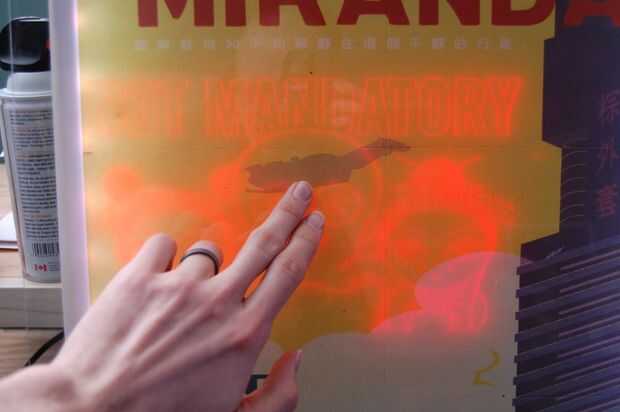

Ahora, conectarlo y ver qué pasa. Estar en la lista para el jale la cuerda nada comienza a fumar, pero nada debe, si el cableado es correcto. Anímate y prueba - tocar los sensores y si encenderán los LEDs.

SOLUCIÓN DE PROBLEMAS:

Admito, no encienda la primera vez que lo encendí. Tenía algunos cables en el lugar equivocado (los peligros del trabajo hasta 2:00!). Entonces descubrí un condensador roto. Finalmente, me di cuenta de que el inversor fue drenaje abierto, por lo que se necesita un resistor de pull-up en su salida. Si el tuyo no funciona, debe ser capaz de diagnosticar la mayoría de los problemas con un multímetro. Simplemente los niveles de tensión en cada punto de prueba en el circuito y buscar los voltajes que no son lo que deberían ser. Si construir este proyecto, también estaría encantado de ayudar con cualquier solución de problemas!
