Marco de cartel con pantalla táctil iluminada con mensaje Subliminal! (3 / 16 paso)

Paso 3: Arena y corte la hoja inferior

estudié hasta sobre cómo LCD luz de fondo de trabajoy trató de arte de un facsímile razonable. La idea básica es que la luz entra por los lados y rebota alrededor dentro de la lámina de plástico, como en una guía de onda. Cuando sale un disturbio frente a la guía de onda (la parte lijada) dispersa la luz, algunos de plástico y algún respaldo. La luz que se mantiene dentro de la plástica se refleja atrás en la cinta reflectante en la parte posterior. Luz que consigue alcanzar el borde del plástico también se refleja en el plástico. Que la mayoría de la luz producida por los LEDs finalmente deja la cara lijada de la lámina de plástico de una manera un poco difusa.

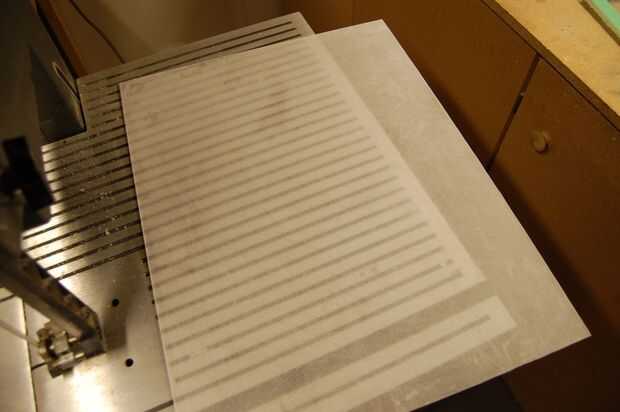

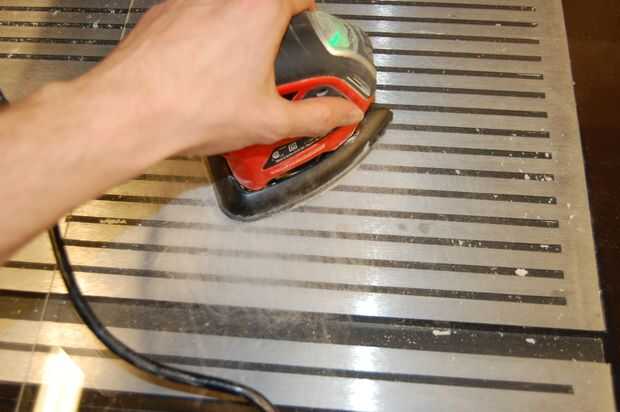

Esta es la parte! Si el plástico está cubierto con una película plástica protectora, pele en un lado. Ahora, agarra tu lijadora orbital y a la ciudad en él! La arena toda la cara del plástico que tiene un aspecto aún "mate". Una lijadora accionada hace este trabajo bastante rápido y produce un acabado incluso agradable. Se puede mano-arena, pero no resultan tan bonito.

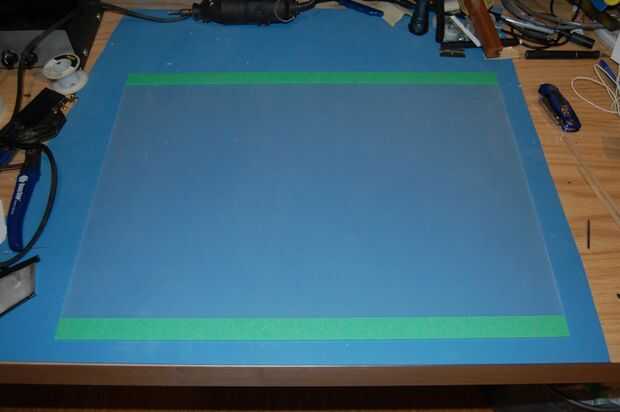

A continuación se que debe marcar a donde van los LEDs. Coloque un trozo de cinta adhesiva justo en el borde del plástico en los dos bordes largos. Ponga una marca de una pulgada del extremo del plástico. Luego, coloque una marca cada 1.5" después de eso. Deberás acabar con 14 marcas en cada lado.

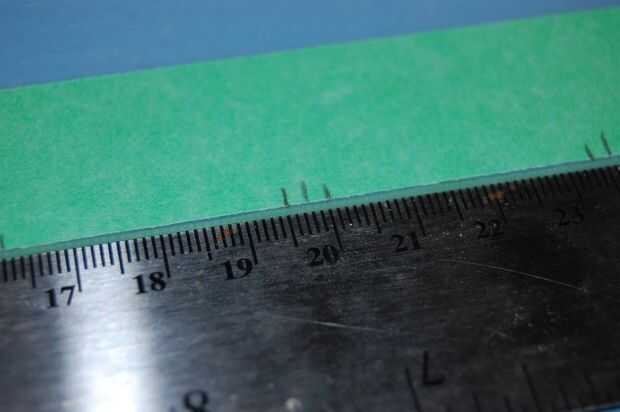

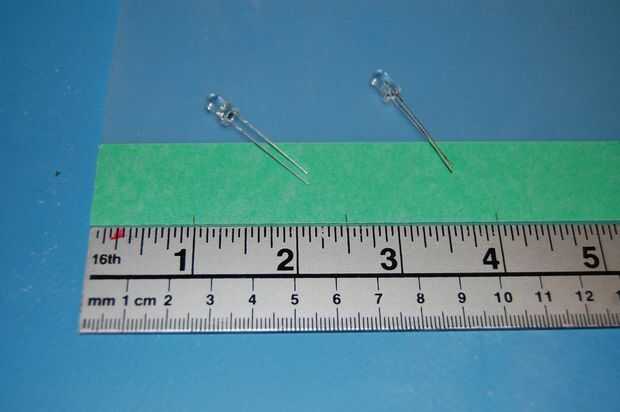

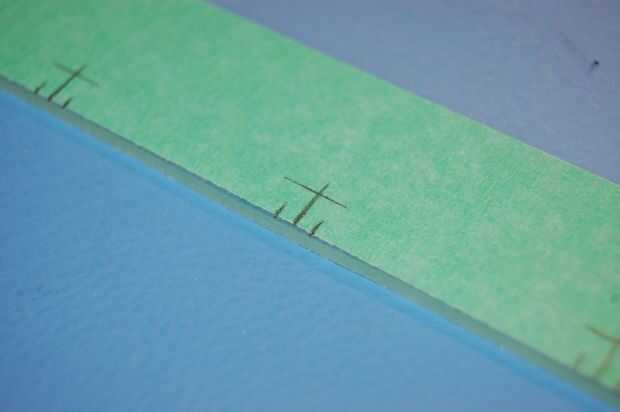

Utilizando una regla métrica, coloque una marca de 2, 5 mm a cada lado de cada una de las 14 marcas. Cada par de marcas (espaciados 5 mm.) indica la posición de un LED de 5mm de diámetro. Si usas LEDs de 3mm, espacio de las marcas de 1,5 mm desde el centro.

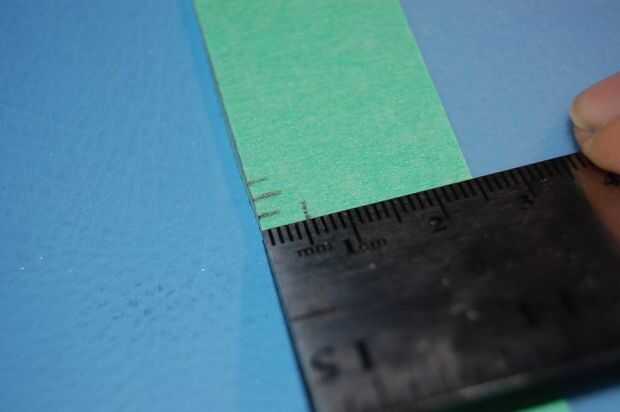

Ahora, en cada una de las marcas de centro, lugar una cuarta marca 5,5 mm del borde. Esta cruz indica el taladro para cada LED.

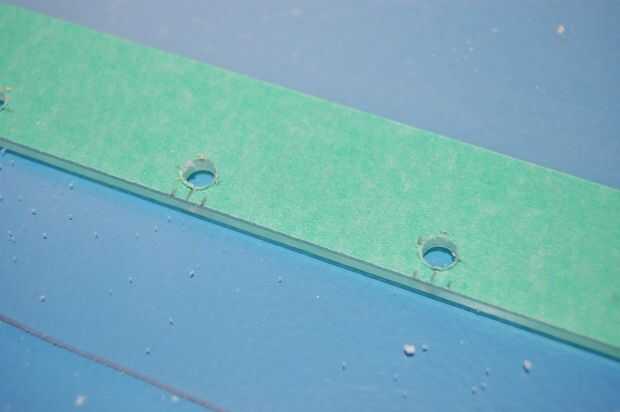

Puede perforar la lámina de plástico con un taladro de mano, pero un taladro funciona mucho mejor. Usando un 13/64" Taladro broca (o mejor aún, una broca métrica de 5mm), taladre un orificio en cada uno de la 28 Cruz (14 en cada lado). Trabajar lentamente y no fuerce el taladro, o puede romper el plástico. El acrílico es más propenso a romperse de polycarb o Lexan.

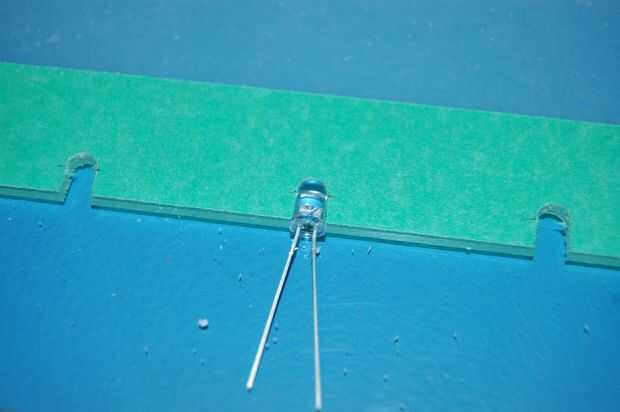

Por último, con una sierra de banda o de mano de sierra, corte en el interior de cada marca de 2,5 mm para el agujero de taladro. Deben tener una muesca es de 5mm de ancho y convenientemente en forma de LED. Llevará tiempo y corte cuidadosamente - menos tienes que rellenar luego con pegamento, mejor!

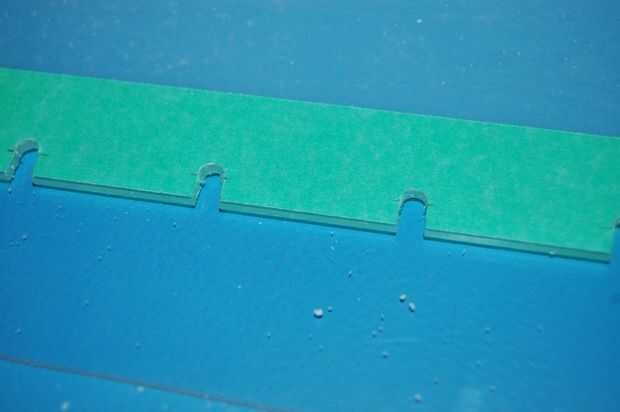

Con corte 28 muescas ordenadas en forma de LED, puede quitar la cinta adhesiva.
