Paso 7: Soldar los LEDs

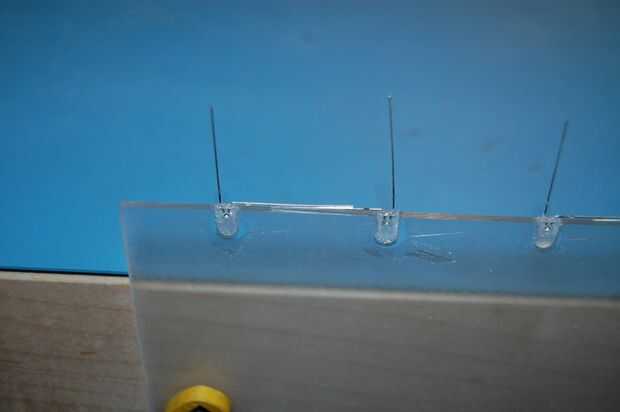

LEDs blancos: A cada lado, cuatro conjuntos de tres, un juego de dos.
LED rojo: Dos conjuntos de cinco, un conjunto de cuatro

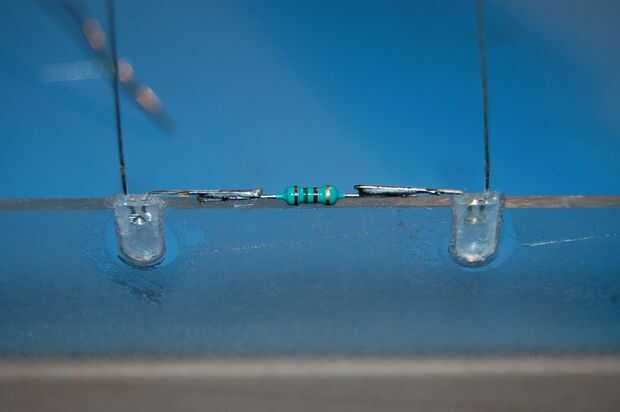

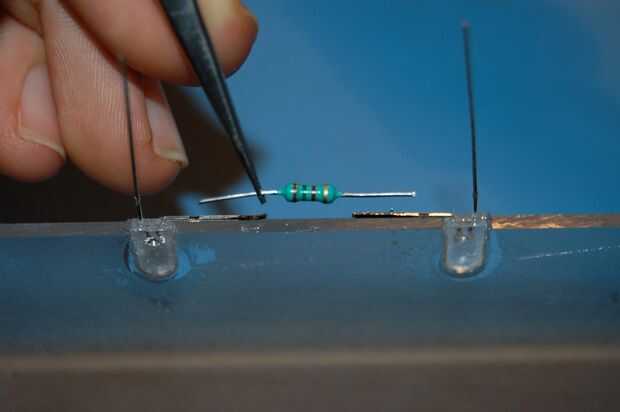

En cada conjunto de dos LEDs blancos, un espacio entre los cables de los LEDs y soldar una resistencia de 150 ohm entre ellos.

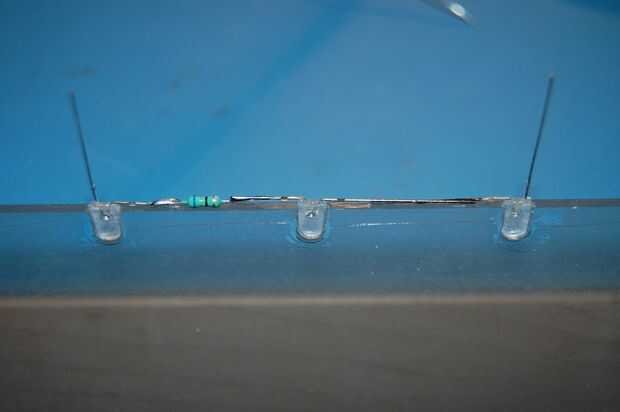

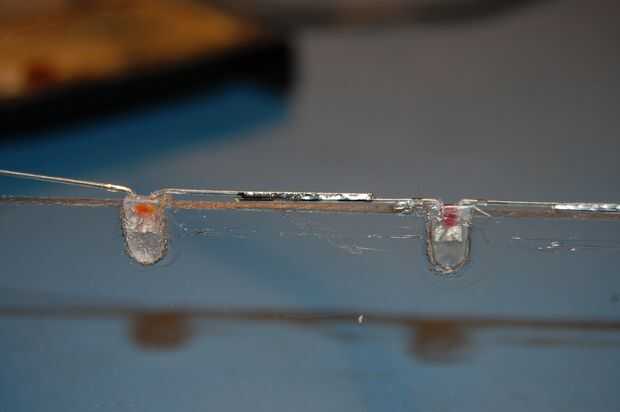

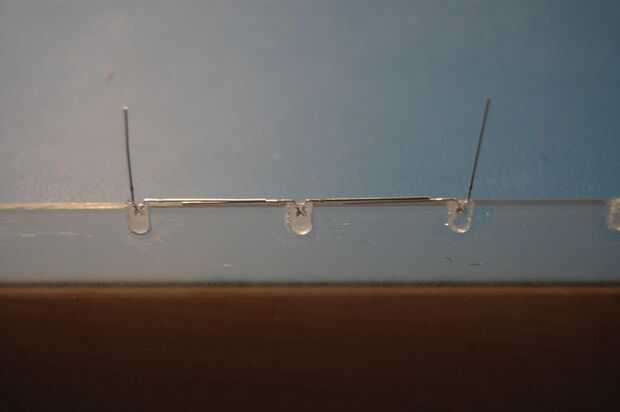

En cada conjunto de tres LED blancos, doble hacia abajo los cables y soldar los cables que se extienden entre el primer y el segundo LED. Corte un hueco entre los cables de lo LED de segunda y tercera y soldar una resistencia de 68 ohm entre ellos.
En el conjunto de cuatro LEDs rojos (que se compone de dos a cada lado del panel), una diferencia entre uno de los pares y soldar una resistencia de 150 ohm.
En el conjunto de cinco LEDs rojos, suelde una resistencia de 51 ohmios entre los LEDs cuarto y quinto.

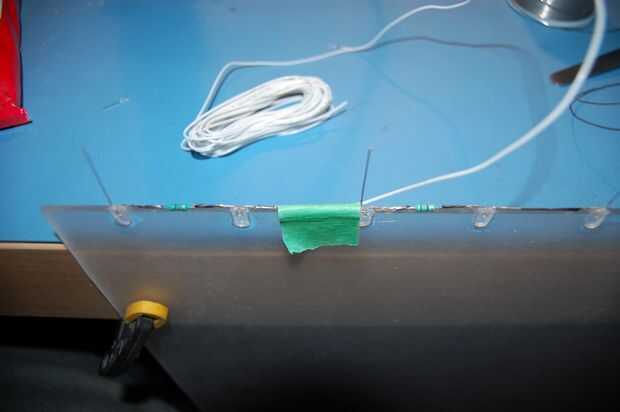

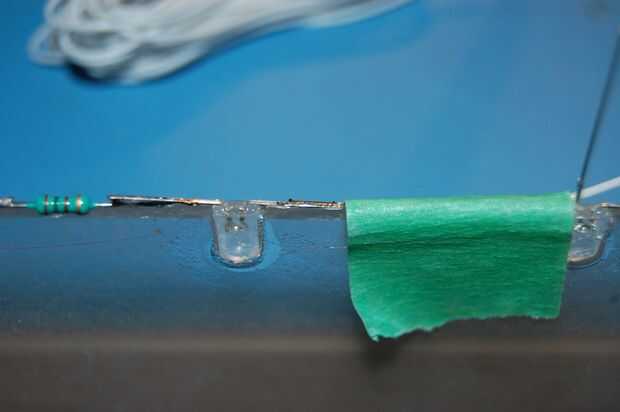

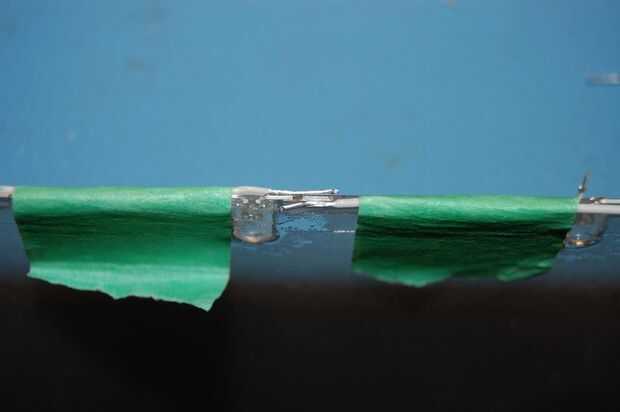

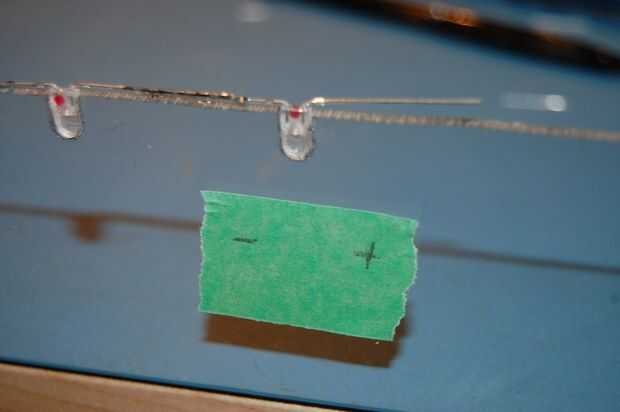

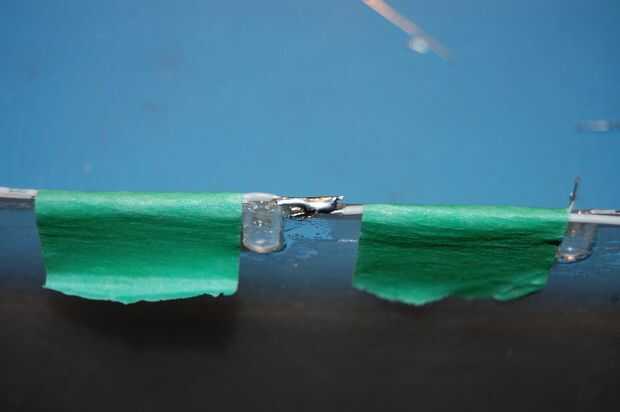

Puede ayudar a marcar qué extremo de cada cadena es positivo y negativo - hacerlo usando un pequeño pedazo de cinta adhesiva.

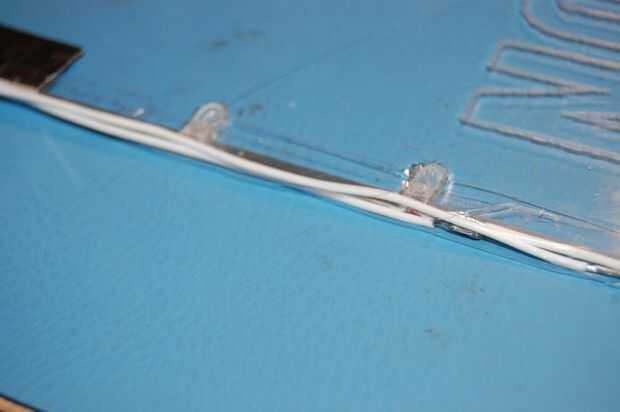

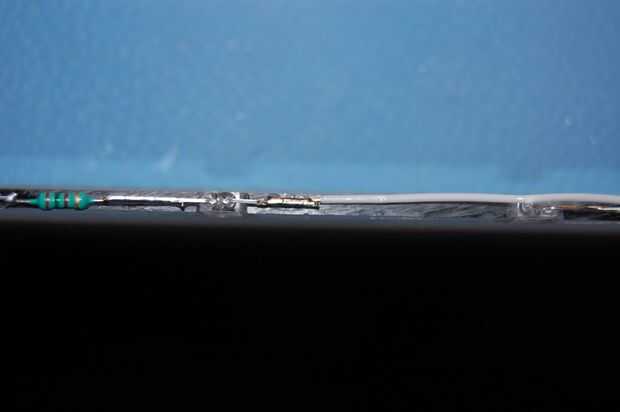

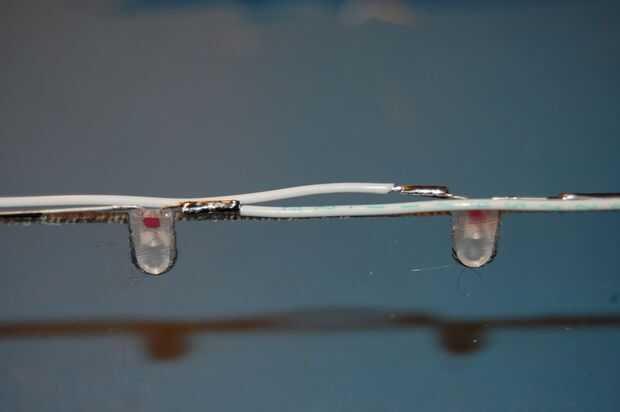

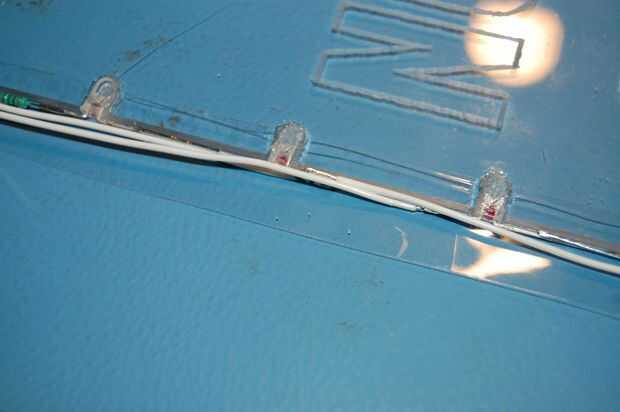

Los LEDs que forman una red en serie-paralelo. Ejecute longitudes de alambre en una cadena de Margarita y todos los cables negativo, un alambre separado a todos los cables positivos.

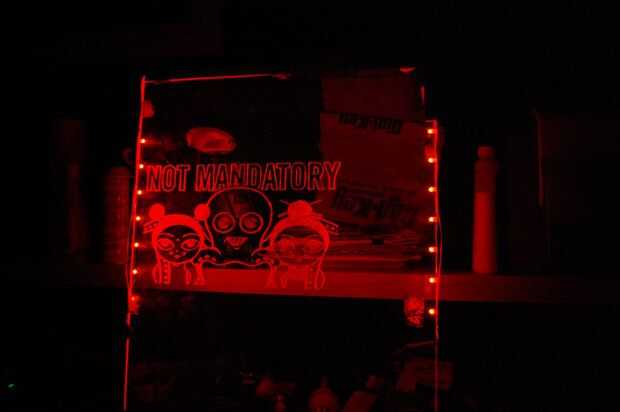

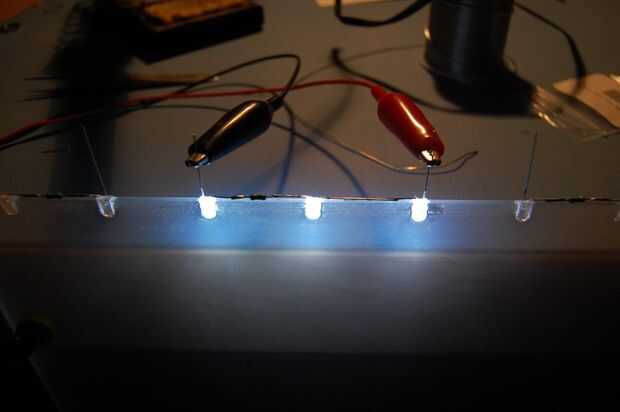

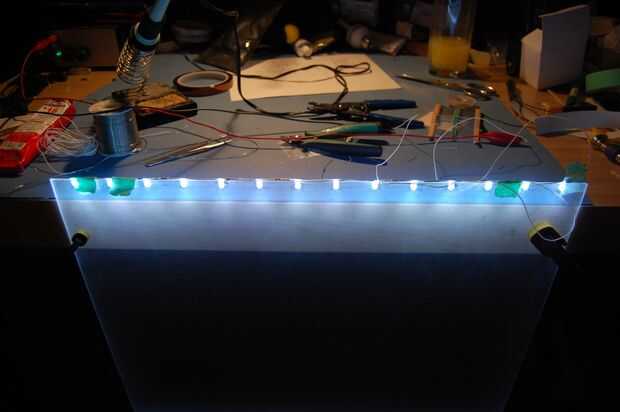

Con todo el cableado, debe ser capaz de probar el circuito. Utilice una fuente de alimentación de 12V y observar la polaridad correcta. Cada LED debe encenderse-si no, mira para cortos y se abre.

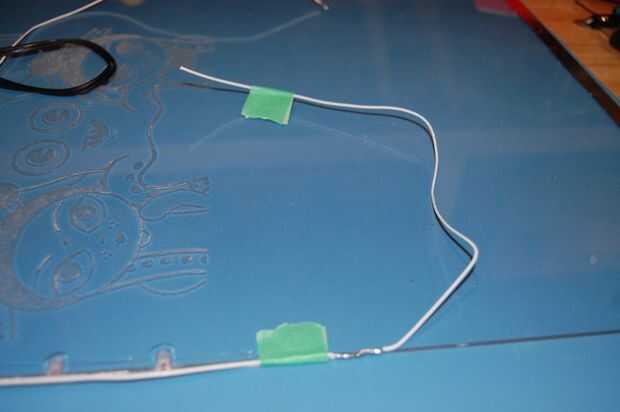

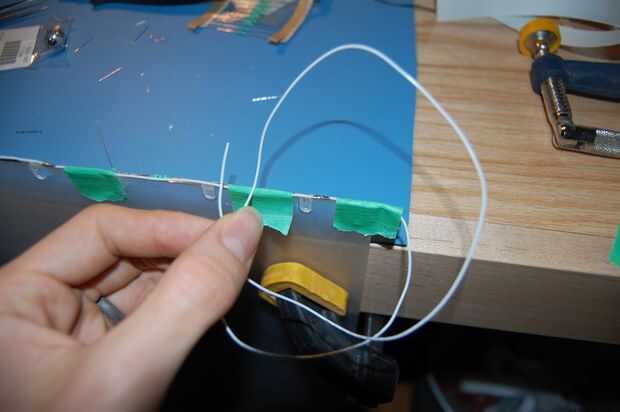

Por último, ejecutar dos hilos principales de la red LED, de positivo y de negativo. Deja mucha holgura, por lo menos 18 pulgadas.
Con los LEDs todo soldado, cubrirlas con otra capa de cinta de embalaje por lo que están completamente aisladas.
