Paso 3: Las entrañas

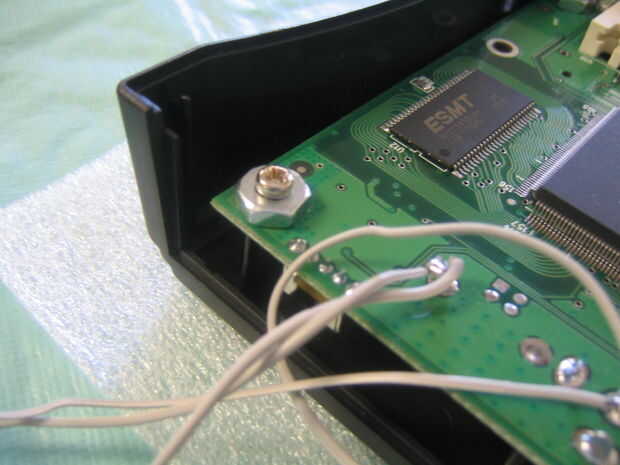

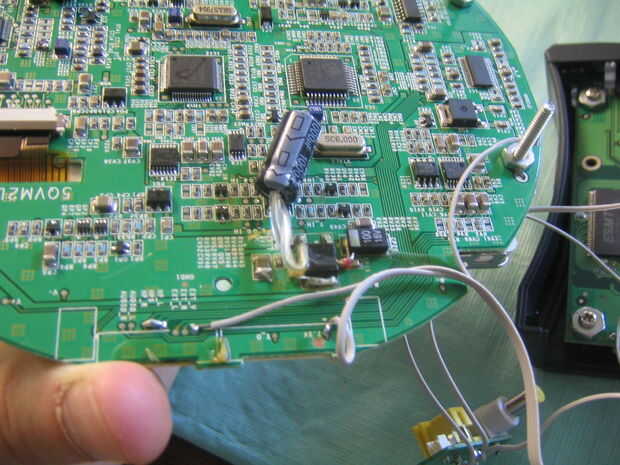

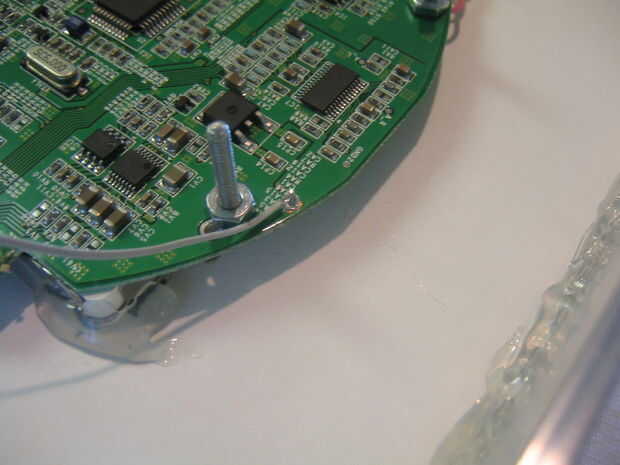

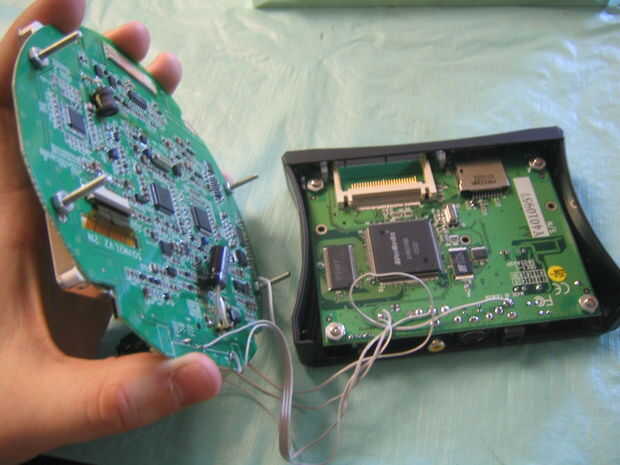

Las conexiones son sencillas. Incluso si usted tiene menor experiencia con lo soldadura es fácil. Todo lo que tienes que hacer es conectar la salida de video desde el visor de video en la pantalla (ver imagen), conectar la energía a la pantalla y el espectador y asegúrese de conectar la tierra de la pantalla y visor juntos. Eso es todo.
Una vez más, pura chiripa vino en práctico. Ahora, la pantalla sólo puede tomar 7,5 voltios. Mucho más que eso y a freír. El adaptador que viene con el visor esté etiquetado para 12 voltios (pero estaba midiendo 15 con mi multímetro... todas mentiras!) y por lo que se podría pensar que el espectador necesita 12 voltios para funcionar. No es así! Ocurrió entonces probar si funcionaría de 7,5 voltios, y por suerte lo hace. Esto significa que sólo necesita un adaptador para alimentar todo el proyecto, y usted no necesita un regulador de voltaje o lo que sea para bajar la potencia para la pantalla. Si tienes una pantalla Sony PSOne, que va a venir con un adaptador de 7,5 voltios. La pantalla de mi GameCube solo venia con un adaptador de coche, por lo que a salvado un adaptador de pantalla de Sony PSOne ya tenía. Sin embargo, para aquellos de ustedes que no están en el hábito de hackear pantallas lcd a utilizar para la fabricación de portátiles Super Nintendo y tal, creo que puedes conseguir un adaptador de V 7.2 en RadioShack o en algún lugar como ese para no demasiado. Debería funcionar...
Edit: Debido a los problemas que han tenido las personas, ¡ a estado aquí y ahora - Asegúrese de que su adaptador de corriente no te da más de 9 voltios! Comprobarlo con un polímetro usted mismo! Si usted está recibiendo una imagen, pero tiene algo raro pasa con su imagen, su voltaje es probablemente incorrecto. Manera fácil de probar su configuración sin tener que construir a cualquier tipo de circuito regulador sería conectar 5 o 6 pilas AA o una batería de 9 voltios. Naturalmente, no duran mucho tiempo alimentando la configuración, pero es una manera fácil de comprobar si estás haciendo todo bien.
Edición doble: También, asegúrese de que su adaptador de corriente proporciona suficiente corriente para alimentar el sistema. No recuerdo exactamente cuánto este sistema atrae, pero si usted puede conseguir algo que proporciona por lo menos 800 mA o más alto entonces usted debería estar bien (yo diría ir de 1 Amp que es seguro).
Si usted encuentra que usted tiene un adaptador que no es solo confiable en su voltaje, luego ir a buscar un "regulador de tensión 7808". Búsqueda en Google como usar un regulador de tensión 7808 y luego usar! Luego te dará una constante 8 voltios - justo para este proyecto. RadioShack vende un regulador lineal que se puede ajustar la tensión de salida, pero tienes que construir un pequeño circuito para obtener el resultado que desea.
