Paso 1: La articulación: cortar las piezas de Metal de hoja

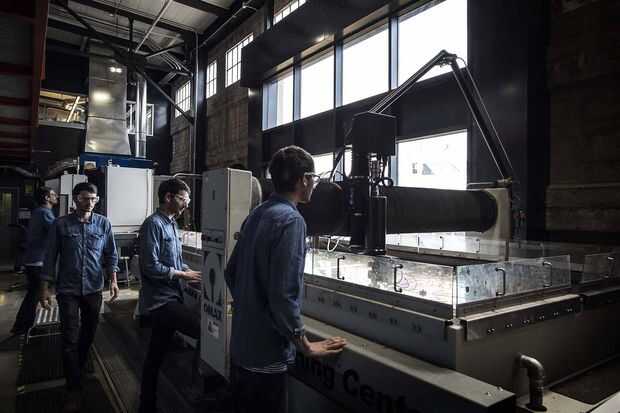

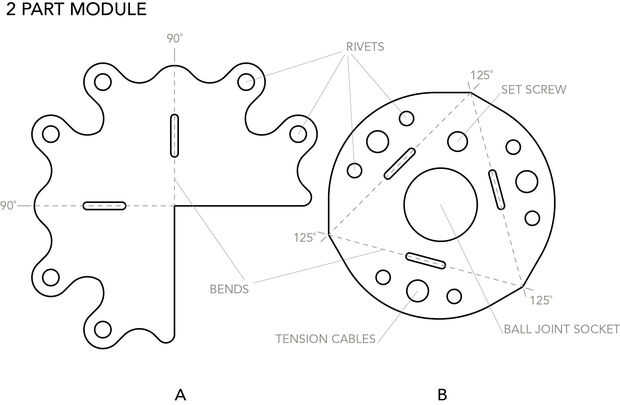

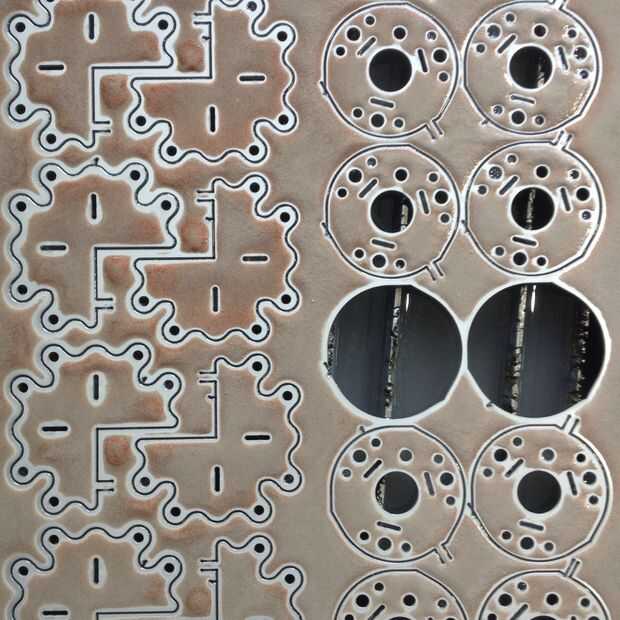

Usé un Omax Waterjet para cortar estas piezas de acero inoxidable calibre 20. Como se muestra en el diagrama, las dos partes (A y B) hacer un cuadrante y 16 partes hacen un todo común (8 de la A y 8 b). Dos características son opcionales debido a lo que estás haciendo. Por ejemplo, los agujeros para los cables de tensión pueden utilizarse el sistema de anclaje o añadir otras cosas como una 'red' dentro de paneles o estructura espacial de su superficie pero.. .it también puede omitirse para cortar más rápido.
El bosquejo del marco de alambre es un diseño que hice para probarlos. La escala es para los muebles. Es una cercha entre dos superficies, un plano en la parte inferior y una superficie curva doble en la parte superior. Este braguero tiene 25 empalmes: una parte x 200 y parte B x 200.
Una vez en el marco, puede contar cuántas partes son necesarias.
