Paso 1: El diseño
Esta es una lista de mis criterios de diseño antes de comenzar con el soporte para carretes.
Criterios de:
- Se conecta a la impresora - mi impresora delta utiliza las extrusiones de aluminio 2020, 1515 también son muy comunes. El Monte se diseñará para los de mente.
- Carrete gire libremente. -El uso de algún tipo de bering sería bueno. He probado usando un palillo atado lado de mi impresora. Trabajó, en su mayor parte, pero durante ciertas situaciones evitó la impresora para fillament. Imprime donde no corresponde. Movimiento fácil liso es necesario imprimir bien.
- Ningún ajuste para tamaños diferentes de carrete - los titulares que sentarse en su escritorio y utilizan a berings en los bordes de la bobina deben ajustarse para diferentes anchos de bobinas. Sólo quiero poner el carrete en y comenzar la impresión. No molestando.
- Fácil instalación de carrete / eliminación - una especie de tensor para arriba sería el wok bien para diferentes anchos.
Ahora que tengo un concepto de diseño se elaboró su tiempo para obtener algunos detalles.
Blog de Richard Horne (enlace aquí) hacia fuera líneas muchos de los problemas con varios tipos de carrete en su blog.
Es una buena lectura para un geek Impresora 3d. Fue de gran ayuda para mí.
Richards blog detalla los tamaños de muchos tipos de carrete. Que los datos se utilizan para el diseño de este soporte.
Para empezar mi diseño que cuenta el lado del agujero interno de todos los carretes.
El tamaño de agujero donde de 19mm, 74mm. Esto dictaría un diseño cónico sujeción. (Muchos titulares de carrete hacen esto, no se trata de una nueva idea)
Después de varios intentos diferentes surgió con el diseño básico. Después de era una cuestión de ajuste fino que del volumen de impresión y la tolerancia se apila para arriba.

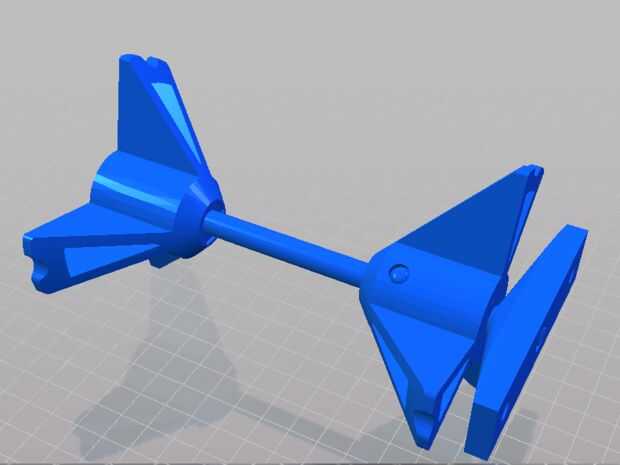

Como ver en la foto el diseño (si es tamaño apropiado) reunirá muchos de los criterios.
--------------------------------------------------------------------
Todos los archivos para este diseño se encuentran en Thingiverse. http://www.thingiverse.com/Thing:1040823
