Paso 2: Las partes usted necesita y necesita imprimir
Se trata de una lis de piezas para el titular.
- Conjunto de las partes impresas 3d.
- Una de las 2 bases. (1515 o el 2020)
- Una estructura soporte de lado
- Centro de soporte de lado un marco
- Uno de los dos titulares de lado. (Trampa de la tuerca o el threded)

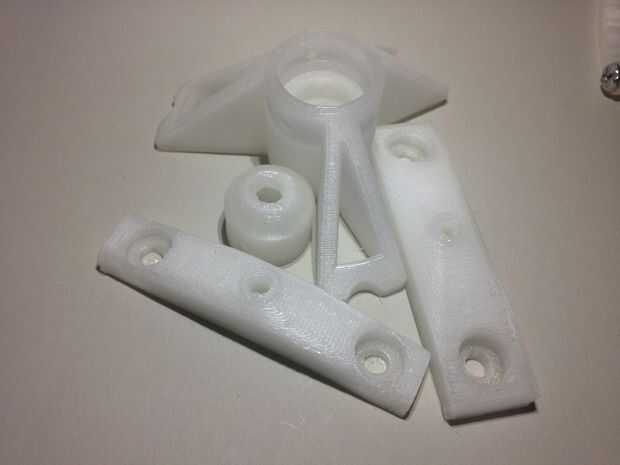

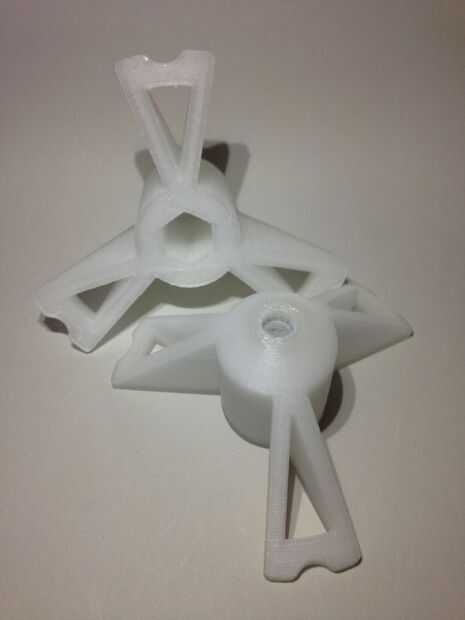

En las fotos; todas las piezas impresas 3d están presentes. Hay 2 diferentes piezas de sujeción laterales (tipo threded y tipo de trampa la tuerca) y 2 partes de base diferentes (20mm de anchura y 15mm de ancho por extrustions de aluminio diferentes).

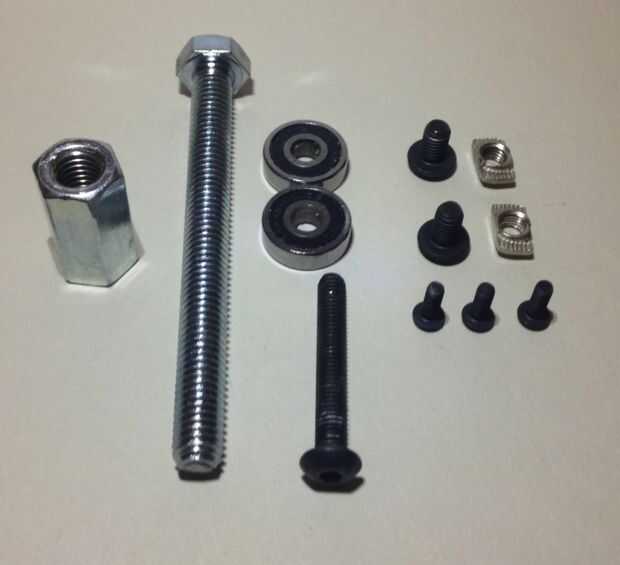

Todos los tornillos se roscan completamente. Significa de la cabeza a la punta que los threds cortados.
Una nota sobre la configuración de impresión:
Estos archivos deben ser impreso con una capa de .2mm alta (o mejor) y un relleno de 40% (o mejor). Base 1515.stl Base 2020.stl, marco lateral titular Center.stl, marco lateral Holder.stl y exterior Holder.stl de lado.
El archivo Outside_Side_Holder_Threaded.stl debe ser impresa a una altura de capa de .15mm (o mejor) con un relleno de 40% (o mejor).
Archivos de la compilación han no ha adjuntado a este instructable.
Básicamente por 3 razones.
- El diseño original está allí; Sólo desea mantener los archivos en un solo lugar.
- Los diseños de impresora 3d están licenciados bajo la "licencia de Creative Commons - Atribución - no comercial". Tener archivos por todo el lugar puede poner en peligro. No estoy seguro, pero eso es lo que estoy haciendo.
- Gregory Nutt (Thingiverse - timeshell) hizo la versión roscada del soporte exterior. No quería hacer una variante de Thingiverse mi parte así que me envió el archivo. Pero es su trabajo. En este tiempo sólo ha consentido que en Thingivers.
--------------------------------------------------------------------
Todos los archivos para este diseño se encuentran en Thingiverse. http://www.thingiverse.com/Thing:1040823
