Paso 3: Trabajar desde el lado hacia fuera para el lado del marco

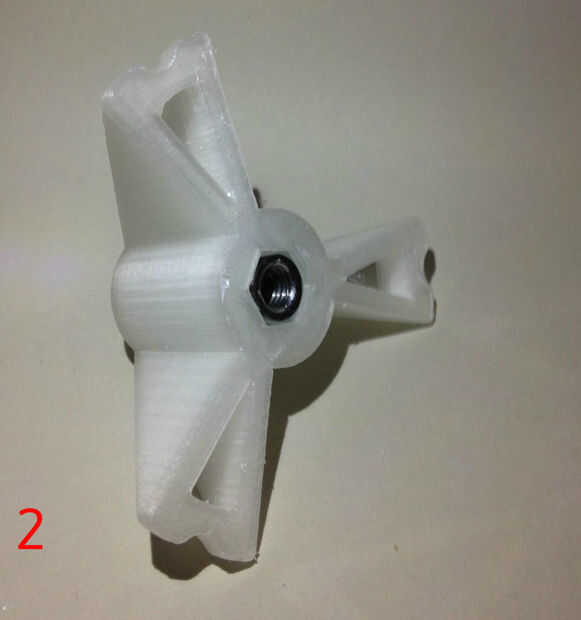

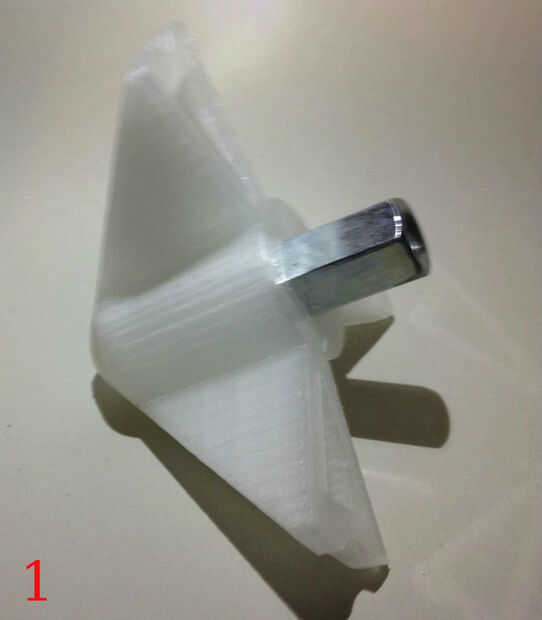

Ahora toma el 8 x 24 mm tuerca hexagonal e insertar en la parte posterior de la parte de "Outside_Holder". (Cuadro 1) La trampa de tuerca en esa parte es cónico. Por lo tanto, la tuerca debe deslizarse fácilmente. Véase el cuadro 2.

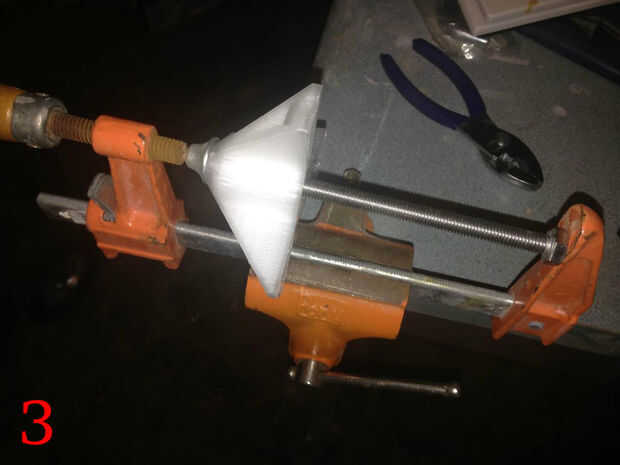

Para estar completamente la tuerca lo sostenga en su lugar. Tomará un poco de fuerza. Para ello, inserte el tornillo hexagonal en la parte posterior de la pieza de 8mm. Atornillar el 90% de la manera en la Tuerca M8 de 25mm. Ahora coloque el conjunto en una pinza; como se muestra en la figura 3.
Puse la pinza en un vicio para facilitar este proceso.
Lentamente gire el mango de la abrazadera hasta que la tuerca llegue a la parada en la parte superior del cono. Ser cuidadoso. Si parece que se daño la parte de plástico, dejar. La tuerca no necesita estar hacia el frente para hacer su trabajo.
Una vez hecho esto puede quitar el perno hexagonal de 8mm. (el de la foto 3 es 160mm, es 2 x, el que tendrá)

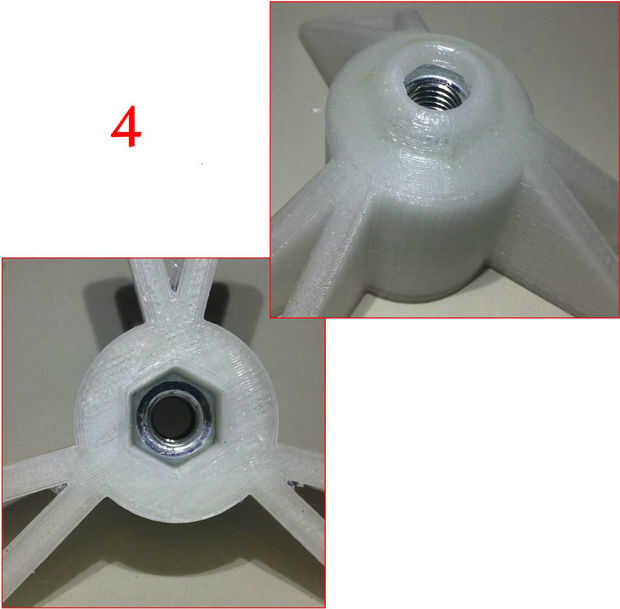

Cuadro 4 es lo que se ve como cuando la tuerca de acoplamiento esté completamente asentada.
--------------------------------------------------------------------
Todos los archivos para este diseño se encuentran en Thingiverse. http://www.thingiverse.com/Thing:1040823
