Paso 3: Montar el Raspberry Pi y la soldadura de los cables de alimentación

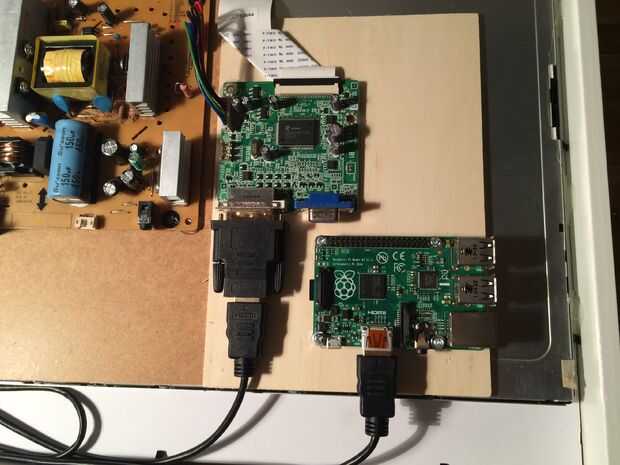

Coloque la placa de madera (o placas) sobre el Panel LCD y pegar la madera en su lugar. La madera se separa las placas PCB desde el panel. Pegue el poder y la PCB de la lógica en la madera.

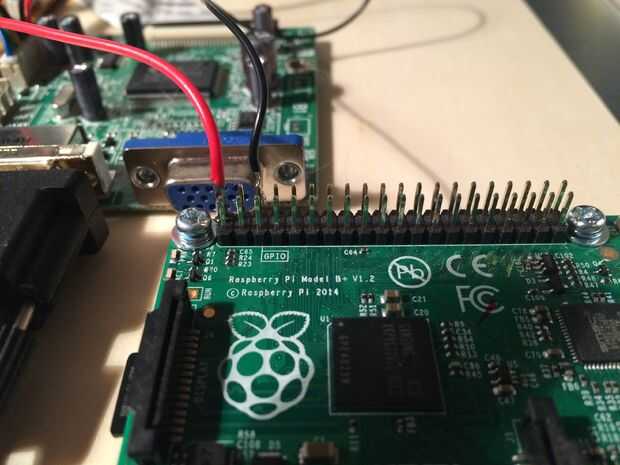

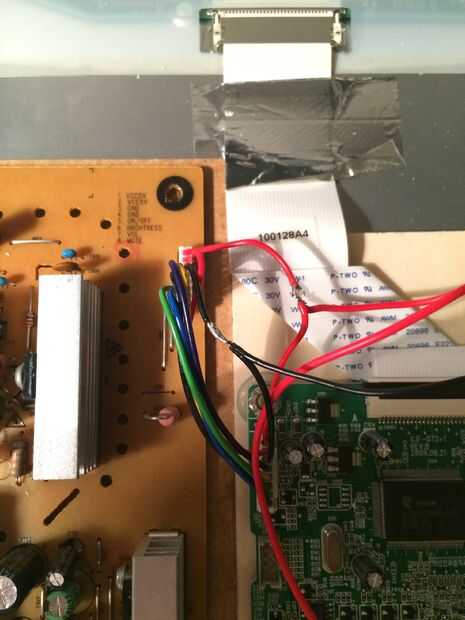

Generalmente montar la frambuesa Pi con algunos tornillos de distancia en el lugar, ya que en mi humilde opinión es mejor acceder a la ranura para tarjeta SD si no encolar. La mayoría de las tarjetas tienen un carril de 5V con alrededor de 600-700 mA para que podamos usar el carril para la frambuesa Pi directamente en la placa lógica. Pero por supuesto tienes que comprobarlo con un polímetro. Puede soldar 5V directamente al Pin de alimentación de 5V y la tierra a uno de los pines de tierra de la salida GPIO del Raspberry Pi. Me han hecho unos 6 cuadros hasta hoy y no han tenido ningún problema. Por supuesto ahora no olvide conectar también el Pi de frambuesa con un Cable HDMI. Inserte una tarjeta SD con la Linux Distro de su elección y darle una oportunidad.
¡ CUIDADO CON NO TOCAR LAS PARTES DE POTENCIA DE CA!
