Mark I Arc Reactor Prop

¡Hola a todos!

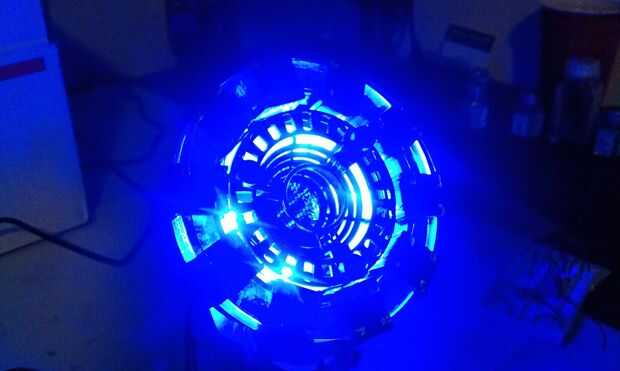

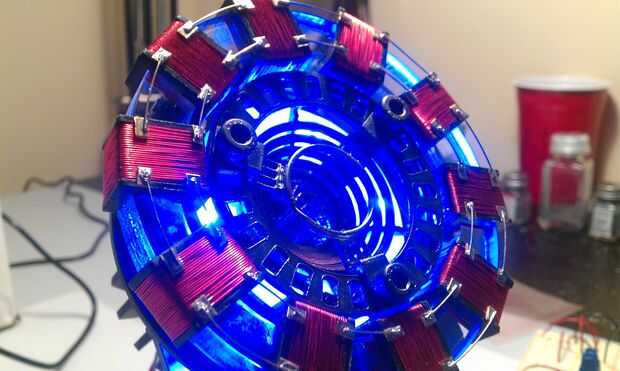

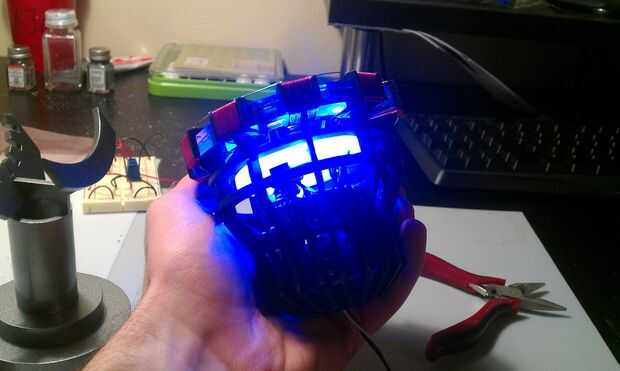

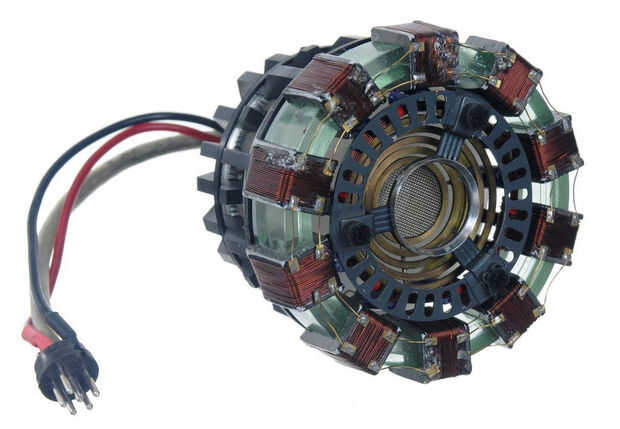

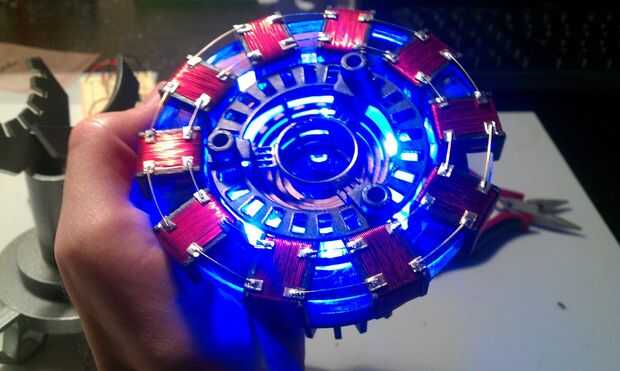

Gracias por comprobar hacia fuera mi intento de volver a crear la marca y Arc Reactor de hombre de hierro. Yo tenía un montón de diversión este edificio (tanto es así, que he hecho dos), y ojalá que viene a través de aquí. Yo he dividido los pasos por qué parte se está realizando, y utilizo mi propia terminología para los nombres de parte. El tiro de referencia había incluido arriba muestra lo que quiero decir con el nombre de cada parte.

Mientras trabajaba en este modelo, leí un montón de otros gran Arc Reactor de Instructables para inspiración, incluyendo:

  • Construcción de Sam DeRose (y Gordon Gecko, ligado en Sam)
  • Cordero al revés de construir
  • DoggieDoc83 construir (una gran fuente de consejos de pintura/erosión)

Gracias a todos en esa lista (y los otros que me ha pasado a través de) para la ayuda.

La mayoría de las piezas principales se hace de piezas de acrílico cortado a láser y 3D impreso modelos. El láser cortar diseños se unen aquí (formato .svg, DXF y PDF se incluyen). Cualquiera de los modelos 3D está incluido en el paso donde está introducidos.

A lo largo de esta compilación, traté de minimizar casos donde dos piezas se unieron por cola/soldadura/algo permanente, opta por una combinación mecánica (tuercas y tornillos, sobre todo). También trabajé para hacerlo así que realmente yo puedo desmontar las entrañas del modelo, sin necesidad de un pegamento algo. Esto funcionó, pero dio lugar a algunos pasos de montaje es más difícil que sea necesario (sobre todo, el circuito de control). Un montón de estas uniones mecánicas puede ser reemplazado fácilmente con pegamento, y te recomiendo que si nada aquí se vuelve especialmente difícil trabajar con.

Que estas instrucciones son lo suficientemente claras como para seguir. Por desgracia, no deciden documentar fuertemente esta construcción hasta después de que ya había comenzado el segundo modelo, y estaba trabajando para tener todas las piezas listas en fin orden, así que eché de menos algunos de los pasos. Mis disculpas por adelantado; Por favor me avisan si hay preguntas y lo puedo aclarar.

Partes:

  1. Plásticos:

    1. 3/8" acrílico - anillo externo de la captura, grande del solenoide falso (y un soporte opcional)
    2. 1/16"- acrílico perforado metal anillo, anillos apilados, reactor
    3. 1/8" negro acrílico - jaula de Reactor
    4. 1/8" acrílico - anillo del Reactor
  2. Circuito amplificador de audio
    1. 2 x 1N4148 / 1N4150 / 1N914 diodo de Si, 2A 100V - NTE519
    2. Condensador electrolítico de 220uF x 1 16 voltios (220uf16vdc)
    3. 1 x condensador de cerámica de 0.1 uF + - 20% 16V (VUPN7498)
    4. 1 x condensador cerámico 0.01 uF + - 10% 100V BX (VUPN6654)
    5. 1 x 8-pin zócalo del IC (NTE-423-8)
    6. 1 x NTE955MC-CMOS monolítica temporizador (555) (NTE955MC)
    7. 1 x NTE 2390 - MOSFET N-Channel Enhancement, 60V 12A (NTE2390)
    8. 1 x placa de prototipado - 1,75 "x 1.75" QTY:2 (PH-12-603)
    9. potenciómetro rotatorio K de 1 x 10 - montaje del PWB (VUPN6534)
    10. resistor de 1 x 10K 1/4 watt
    11. resistor de 1 x 1K 1/4 watt
    12. 1 x conector JST macho y hembra conduce
    13. Cable de conexión clasificados (calibre 26)

  3. Tuercas y tornillos:
    1. M2 x 12 mm phillips tornillos, arandelas, tuercas (circuito, traviesa de control)
    2. M5 x 16mm tornillos de tapa (fijación de metal perforado en el anillo del reactor)
    3. M5 x 20mm tapa tornillos + tuercas (cosechadas para el reactor con soportes)
    4. M4 x 20mm mezclado tornillos + arandelas planas, arandelas, tuercas (inductor falso) de la cerradura
  4. Accesorios varios
    1. 26 calibrador de alambre de la joyería de oro
    2. 26 calibre alambre del imán (rojo)
    3. cable de cobre desnudo de calibre 18
    4. alambre de cobre desnudo de calibre 26 o 28
    5. deslustrado joyería color cobre alambre calibre 24
    6. Metal de hoja fino latón
    7. Inductor de núcleo de ferrita pequeño (no-funcional/podrido es aceptable)
    8. Un condensador rescatado de tamaño razonable
    9. Cable jumper macho y hembra

Herramientas:

  1. Destornilladores (cabeza plana Philips), alicates, pinzas, orejetas, peladores de alambre; Herramientas genéricas.
  2. Soldador (además de accesorios como ayudando a mano abrazaderas, Vicepresidente de la Junta, etc.)
  3. Super pegamento, cemento plástico modelo, cola blanca normal (Elmer)
  4. Impresora 3D o servicio de impresión 3D
  5. Cortador del laser, o el acceso a herramientas necesarias para cortar formas específicas de plástico

Pinturas:

  1. Primer plano gris rustoleum (Asegúrese de que funciona en el plástico)
  2. Testors spray esmalte brillo cobre (número 1251)
  3. Tamiya Color metal de pistola de luz (TS-42)
  4. Testors spray esmalte brillo oro metálico (1244)
  5. Testors spray esmalte cromo (1290)
  6. Bronce de Tamiya Color (TS-38)
  7. Metalizado de Tamiya Color negro (TS-40)
  8. Tamiya semi gloss negro (TS-29)
  9. Testors spray esmalte negro mate (1249)
  10. Testors metálicos plata (1146)
  11. Testors plana aluminio (1181)
  12. Testors planas del moho (1185)
  13. Pintura acrílica negro genérica
Etiquetas: Arco, Marca, Hombre, Hierro, Prop, Uno, Reactor, Mk I
