Paso 12: Crear el circuito de control - referencias de circuitos y de protoboard
Bien, el circuito de control. Esta pieza probablemente presenta los desafíos más en esta versión, entre el edificio y realmente ponerlo en la jaula. Sin embargo, los beneficios superan estos retos (creo, al menos). Mi intención original de esta parte era pegamento sólo un montón de componentes en un protoboard y llamar un día. Luego me enteré de que circuitos PWM pueden ser construidos con fácil de encontrar, componentes discretos, y yo no podía pasar por alto. ¿El circuito se ve como algo que podría ser construido en una cueva con una caja de desechos, y permite que los LEDs en el anillo del reactor para ser atenuado? sí, vamos por él.

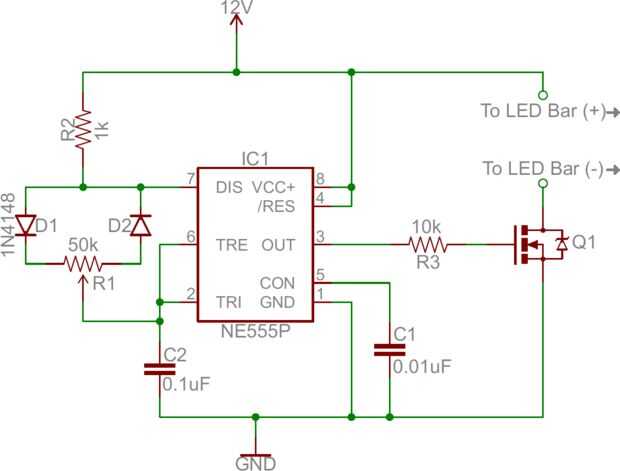

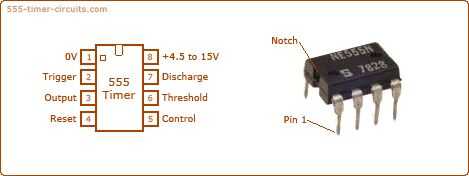

Usé un número de referencias diferentes para la construcción de este circuito. Instructables tiene una serie de referencias para los circuitos PWM, pero lamentablemente muchos de los que dependen de un microcontrolador para generar la onda PWM. Sparkfun tiene una breve discusión de atenuación LED usando un circuito basado en el 555, aquí: https://learn.sparkfun.com/tutorials/led-light-bar-hookup/all. El diagrama del circuito en esa página es lo que terminé usando para el diseño de mi circuito. Esta página (http://www.555-timer-circuits.com/pin-configuration.html) también hace un buen trabajo de hablar de cómo los trabajos del Temporizador 555 y explicando la configuración de pines. Hay un número de otras referencias disponibles en línea que hacen un muy buen trabajo de explicar la teoría del circuito, presentando ejemplos, etc..
He comprado la mayoría de las partes de una tienda local de electrónica (Vetco). A continuación se muestran los componentes que ordenó:
5 x 1N4148 / 1N4150 / 1N914 diodo de Si, 2A 100V - NTE519 (NTE519) = $5,95
Condensador electrolítico de 220uF x 2 16 voltios (220uf16vdc) = $1,44
2 x condensadores ceramicos 0.1 μF ±20% 16 voltios (VUPN7498) = $0.58
2 x condensador de cerámica 0.01 μF ± 10% volts 100 BX (VUPN6654) = $1,00
2 x 8 Pin Socket IC (NTE-423-8) = $1,50
2 x NTE955MC - CMOS monolítica temporizador (555) (NTE955MC) = $3,42
1 x 26 AWG sólido conexión cable sencillo - rojo - 25' (NTE-WHS26-02-25) = $4,28
1 x 26 AWG sólido conexión cable sencillo - negro - 25' (NTE-WHS26-00-25) = $4,28
2 x NTE2390 - MOSFET N-Channel Enhancement, 60V 12A (NTE2390) = $6,60
1 x placa de prototipos - 1,75 "x 1.75" QTY: 2 (PH-12-603) = $4,39
Tenga en cuenta que las cantidades allí son que dos construcción dos de estos circuitos. Cuando empecé a construir este reactor, tenía planes para construir una segunda, así ordené dobles de esto inmediatamente. Algunas otras partes del circuito que terminó barrido de lo que yo tenía por ahí (es decir, unas resistencias y el potenciómetro de 10K que usé en lugar de 100 K que en ese orden). También tomé el cable de conector JST (que termina por conectar a la fuente de alimentación) en una tienda de hobby local. Creo que Vetco vende demasiado.

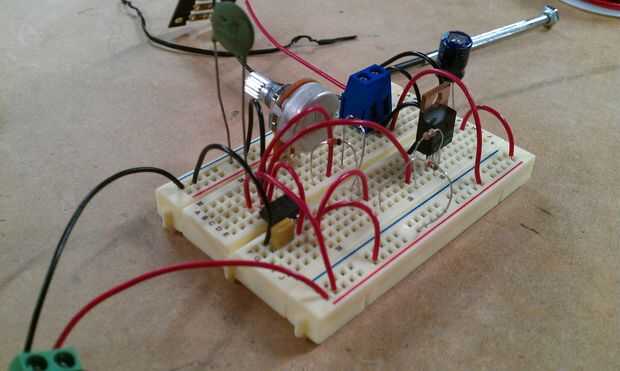

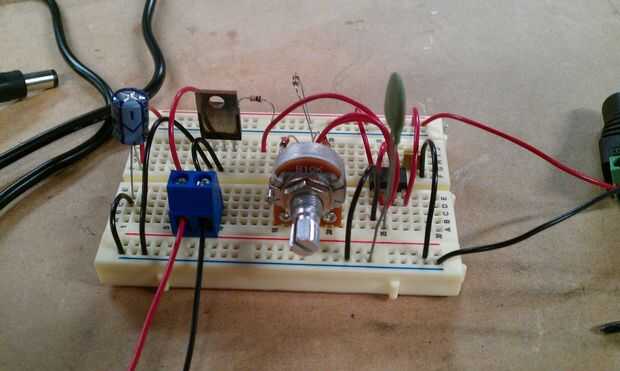

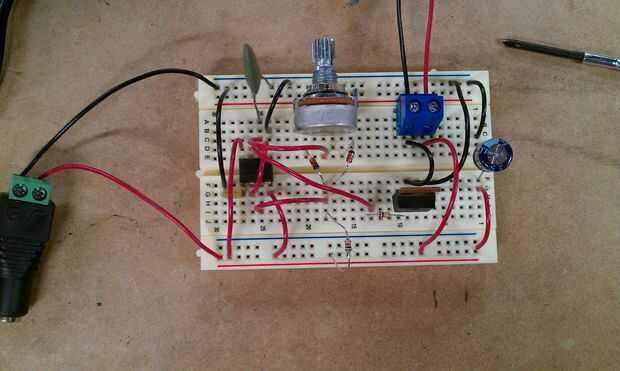

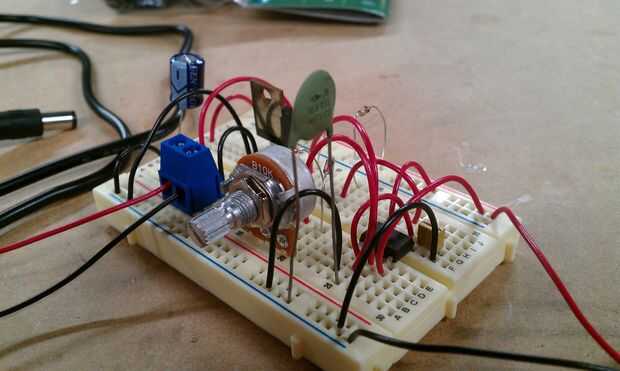

Con todas las piezas de mano, lo siguiente prototipo el circuito en un protoboard, para ver cómo funcionaría (o, más exactamente, si funcionaría). En el resistor del diagrama del circuito R1 (50K) se sustituye por el potenciómetro de 10K, pero que es realmente la única diferencia.
Información sobre la pareja en el circuito de sí mismo:
Tenga en cuenta la orientación de los diodos conectado el potenciómetro. Revertir estas causas los LEDs atenuar la manera incorrecta (es decir, bajar el potenciómetro hará que el LED más brillante, y girándolo atenuará los).
El condensador azul (uno electrolítico) debe instalarse para que el "-" el final está ligado a tierra. Revertir esto es peligroso. No importa la orientación de los otros dos condensadores.

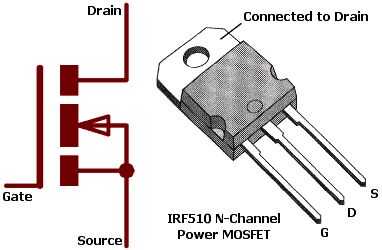

Una nota sobre transistores: para alguien no familiarizado (esto era definitivamente me va en esto y sigue siendo), hay tres pines de los transistores: fuente, desagüe y puerta, marcan S, D y G en el diagrama anterior. Puerta es autoexplicativa: esto está conectado con todo lo que se va a activar el transistor (en este caso, el pin 3 del 555 temporizador). Fuente y drenaje son incorrecto y aunque. «Código» no significa la fuente en el transistor, sino más bien la fuente que sale del transistor (es decir, "Fuente" entiende la salida del transistor). Además, «Vaciado» se refiere a lo que viene al transistor (es decir, la entrada). Esto me lanzó apagado al principio, y todavía tengo que parar y pensar. Algo a tener en cuenta.
