Paso 13: Crear el circuito de control - Protoboard y soldadura
Con el circuito, trabajando en la protoboard, el siguiente paso es copiar a la protoboard. Desde que había comprado bastantes piezas para hacer dos circuitos, pude dejar el circuito de breadboarded, y utilizar para la referencia (comprobación de las conexiones y orientaciones).
La mayor parte de este diseño de circuito será un ejercicio que se deja a criterio del lector (lo siento, yo tenía que acabar el circuito en una contracción del tiempo y no terminar recogiendo fotos). Te proporciono lo que referencias pueden, pero el diseño actual es un poco difícil de transmitir mediante palabras.
Un par de cosas importante tener en cuenta sin embargo:

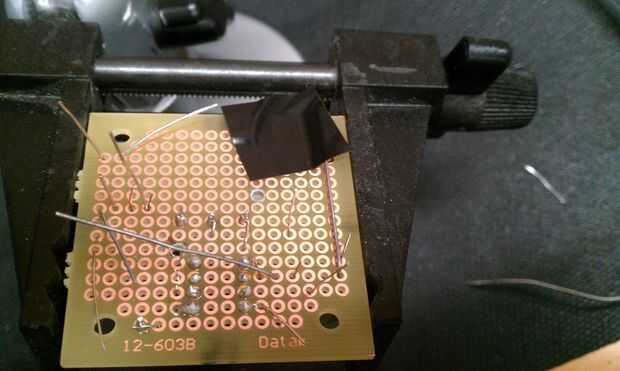

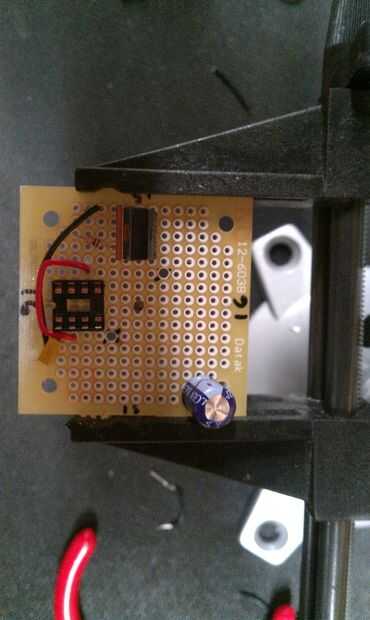

1. el protoboard que usé no es perfectamente cuadrado, en el número de agujeros a lo largo de cada lado. Es en realidad 15 X 16, en lugar de un cuadrado de 16 X 16. Esta orientación es importante y se observa en uno de los cuadros.
2. puesto que este circuito se quitarán la jaula más tarde, necesitaba una manera de adjuntarlo. En lugar de utilizar pegamento, opté por utilizar un pequeño conjunto de tuercas y tornillos. Para ello, hay dos simétricos los orificios perforados en el protoboard que se alinean con los agujeros pequeños y espaciadores en la placa base. Al montar este circuito, ser conscientes de estos agujeros y permitir suficiente espacio para las tuercas, pernos y los espaciadores en cada lado. Esta pieza era una importante fuente de frustración en la etapa de montaje final, por lo que si puede encontrar una manera más fácil alrededor de esto, lo recomendaría. Definitivamente hay tramposos que son posibles (es decir, pegamento)
Algunos conceptos básicos sobre este diseño en general:

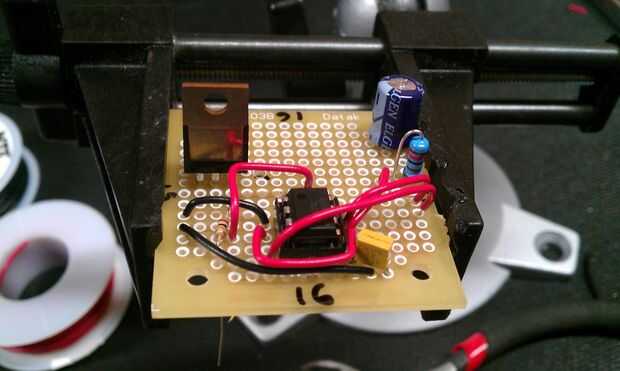

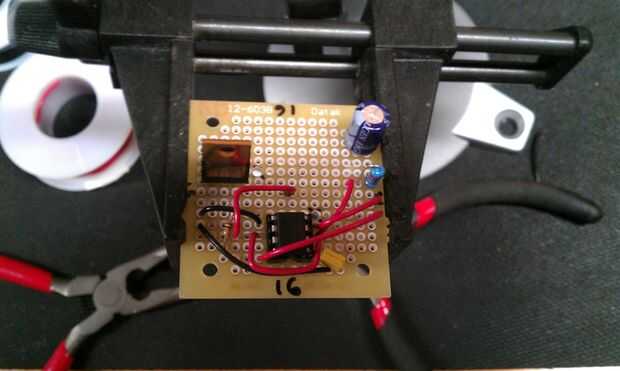

El temporizador 555 puede verse en las primeras fotos de la pareja. Tenga en cuenta la orientación del temporizador, que es el punto (marca pin 1) hacia el centro del tablero.
Solía el lleva más tiempo en algunos de los componentes hacen un 5V y Gnd carril a ambos lados de la Junta. Los otros conductores sólo podían atar a este.
La mayoría de las piezas fueron llenos para evitar que los orificios de montaje tanto como sea posibles. Hay probablemente una mejor orientación para estas piezas, pero este diseño trabajado.

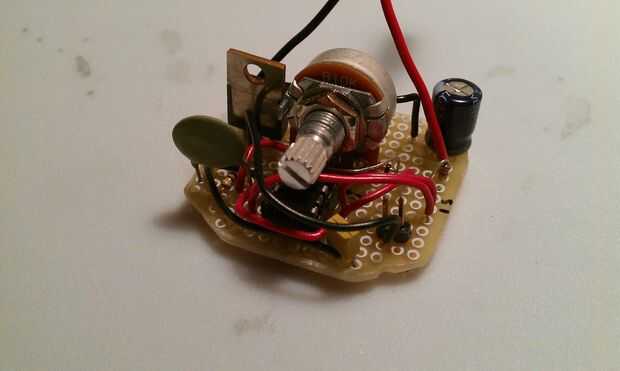

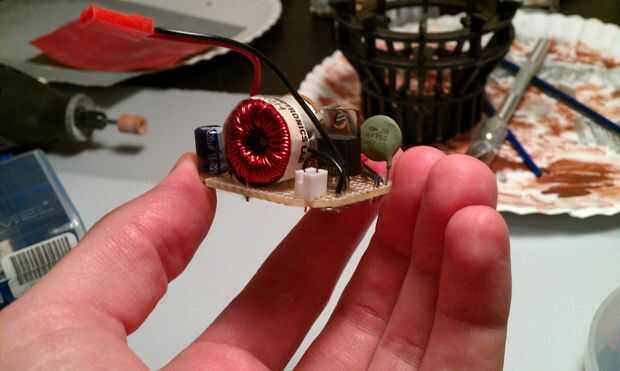

El área detrás del potenciómetro intencionalmente se deja vacío. Tuve un solenoide ahí que era el ajuste perfecto a caída allí. No está conectado a nada, pero hace un buen trabajo llenando el espacio. Justo al lado de eso, agregué el extremo hembra de un conector de 2 pines JST PH. Los conductores de esta rosca por debajo de la Junta, a través de la placa base y conectados al enchufe falso.
Aparte de esto, el resto de las partes clase de sólo cayeron en donde encajar y conectado en sin embargo pude. Como cabe en la parte inferior de la jaula al final, deberíamos ser buenos. La estética general de esto es "construida en una cueva con una caja de retazos", por lo que tener los cables de puente corriendo por todo el lugar ayudado con eso.

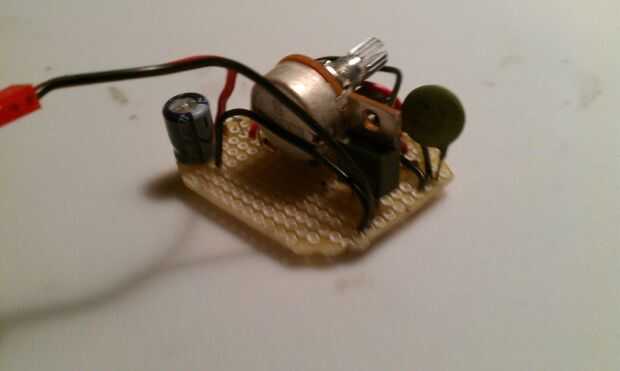

Una vez que la junta esté todo montada, tendremos que recortar para encajar en la jaula. Para esta parte, cortar las piezas de exceso de la Junta lo más cerca posible a las piezas ensambladas y utilizar un archivo o poco pulido de dremel para limpiar los bordes. Usted puede probar montar en la jaula y ver qué necesita ser retirado como vas. Debe encajar en la parte inferior, lleno en los espaciadores a la placa base.
