Paso 18: Montaje del reactor - agregando el circuito de control y el inductor
Bueno, finalmente hemos terminado edificio cosas. Ahora viene la otra parte: Asamblea. La primera parte será conseguir el circuito de control y el inductor grande en su lugar.

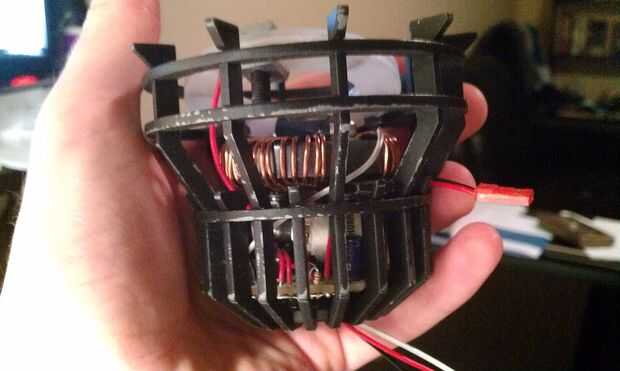

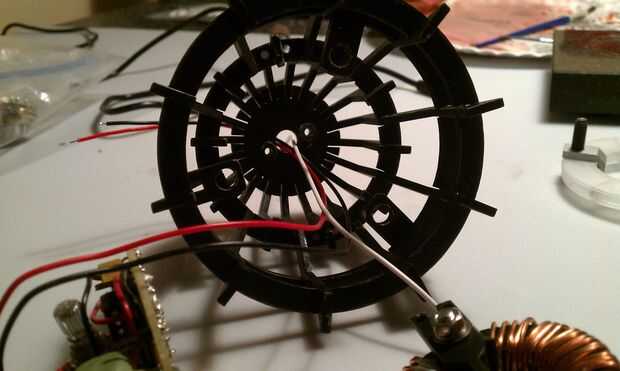

Introduzca los extremos de los dos por cable desde el circuito de control y un cable desde el inductor a través de la placa base en la jaula. El circuito de control de la gota y tratar de alinear los orificios con los espaciadores en la placa base lo más posible. El inductor se reducirá en la siguiente. Como esta parte cae, seguir sacando el alambre a través de la placa base, en el circuito de control. Llevará algunos intentos, pero el inductor voluntad/debe caber a través de la parte superior de la jaula sin forzar nada. Intente quitar tanta holgura en los tres cables (rojo, negro y blanco en las fotos) como sea posible mientras que estas piezas en y tratar de impedir que aplastarlo entre la Junta y los espaciadores en la placa base. Debe caber fácilmente en la brecha.
Una vez que ambas piezas están aproximadamente en la posición correcta, conecte el circuito de control a la placa base. He utilizado los dos tornillos (también incluye una arandela en la parte exterior así) para mantener el circuito en aproximadamente la posición correcta (por lo menos, la posición correcta rotatorio). Con un pequeño par de pinzas, alinee una de las tuercas M2 sobre el perno e intentar coger el tornillo en la tuerca. Estos pueden ser apretados abajo en este punto. Basado en la forma en que se configuro todo para arriba, esta parte fue probablemente el paso más difícil en el montaje final (por qué yo tenía que tener que extra desde el inductor de alimentación de alambre a través de la placa base, nunca sabré). Es muy fácil soltar la tuerca, el perno se pierda o que el circuito se mueva fuera de la alineación. Una buena cantidad de paciencia será necesaria aquí. Prometo que esta es la parte más difícil.

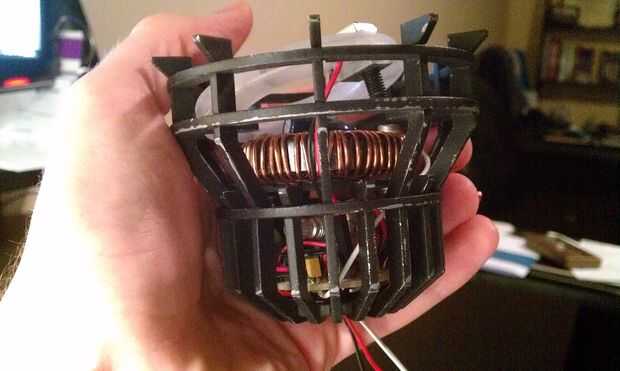

El inductor también puede empernarse en este momento. Los mismos tornillos de M2 tamaño que mantenga el circuito en su lugar llevará a cabo también el inductor. En la pieza de traviesa, hay dos orificios a cada lado que se alinean con los agujeros en el anillo de la jaula. Soltar un tornillo + arandela a través de cada uno de ellos y coloque una tuerca en el otro extremo.
Si usted optó por incluir el diodo falso en el otro lado del inductor, este se puede conectar ahora. Para esta parte, acabo de encontrar un agujero vacío en el circuito cerca del diodo, pegados en un pin de encabezado (a la Junta, no el diodo) y al extremo hembra del diodo. La tuerca que sujeta el inductor se puede aflojar un poco de fuera de la jaula, y el otro extremo del diodo puede ser envuelto alrededor del perno. Vuelva a apretar la tuerca, y esto es bueno para ir.
