Paso 3: Compensación de corte de láser 2
El método de ancho de trazo
Anchura del movimiento es el espesor de la línea en el dibujo. Este método le proporciona un bolsillo que es ligeramente más pequeño que la imagen original y una chapa que es ligeramente más grande, complementándose perfectamente.

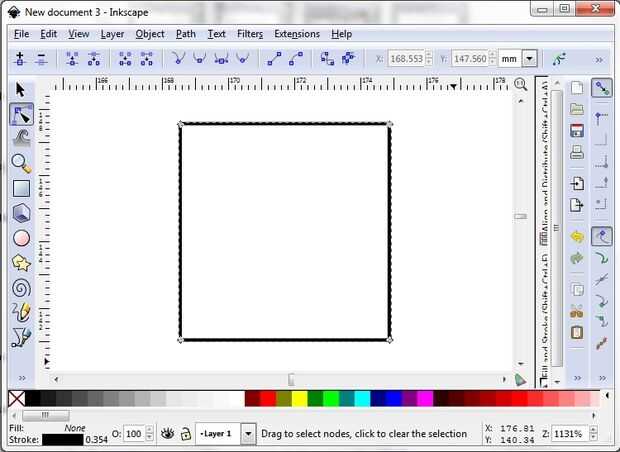

1) tome la forma deseada, esta vez a partir de él como un camino.

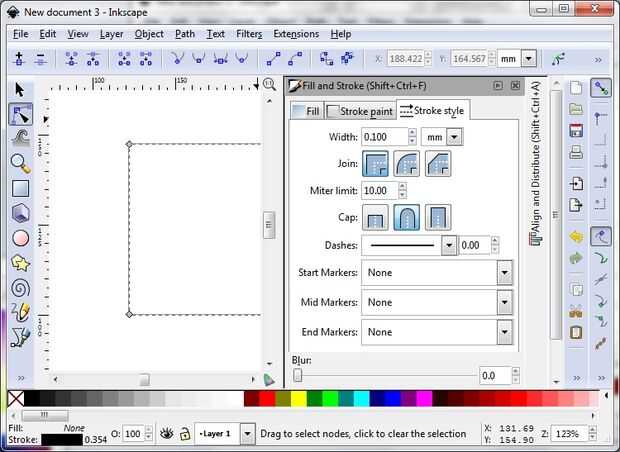

2) Abra el panel de relleno y trazo, objeto -> relleno y trazo

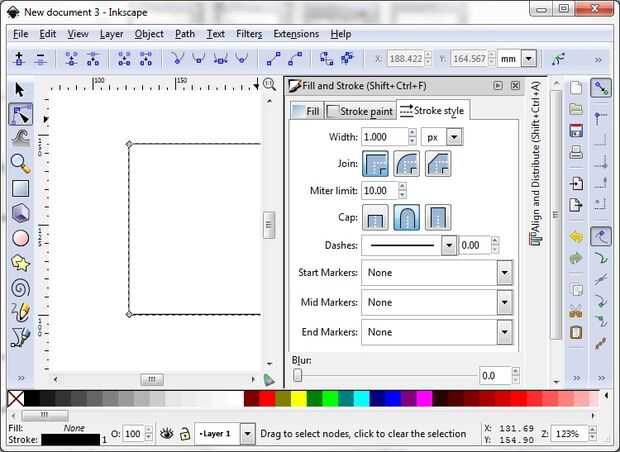

3) ajuste la anchura de trazo para que coincida con el corte que se compensa.
4) ahora convertir el trazo de un camino, camino -> trazo de camino, esto te dará dos caminos en un objeto, uno en el interior de la forma y en el exterior.
5) divide las dos vías, ruta -> separar y establecer los rellenos y trazos a algo razonable (sin relleno, mm 0,01 stoke para esto).

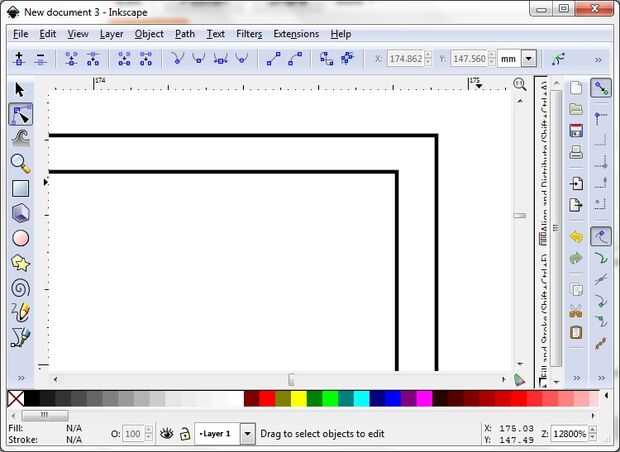

El más pequeño de los dos caminos es la de utilizar como un contorno de bolsillo y el camino más grande es el contorno de la chapa. El bolsillo se hará un poco más grande porque están cortando el interior de ella y la chapa será ligeramente más pequeña porque es el ser exterior corte. No te olvides el diseño de la chapa del espejo y las formas de corte para un ajuste extra del tirón.
